TETRIX 3D-impresora (12 / 14 paso)

Paso 12: electrónica

Printrboard:

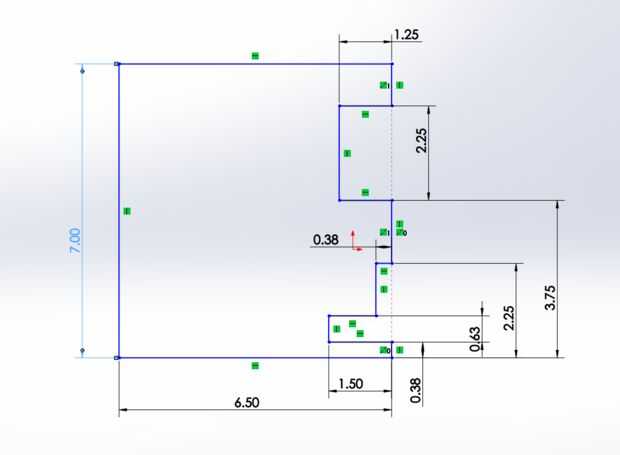

1. Cortar un trozo de plástico PETG según las dimensiones en la figura 1.
2. Perforar 3-4 esa línea hacia arriba con los agujeros en el C-canal vertical izquierdo del marco y adjuntar el plástico al marco con arandelas, espaciadores de nylon, TETRIX tornillos y tuercas de kep.
3. Encuentra un espacio hacia la parte inferior del plástico de la Printrboard, pero deje en 1.5 pulgadas de plástico blanco en la parte inferior. Ese espacio se utilizará más adelante para instalar el cable de alimentación.
4. Perforaciones a la línea de arriba con los agujeros de la Printrboard.

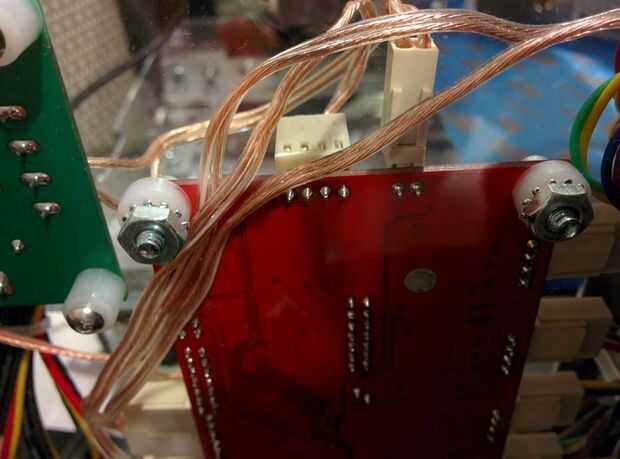

5. Monte la Printrboard boca abajo (botón rojo en la parte superior), utilizando tornillos TETRIX, espaciadores de nylon y kep nuts, como se muestra en la figura 2.

Motores paso a paso:

1. Conecte el enchufe/cable proporcionado al motor paso a paso.
2. Tira de los extremos de los cables suministrados y los extremos de alambres crudos de diferentes colores por alrededor de 1 cm.
3. Retuerza los extremos pelados juntos firmemente. Para los dos motores paso a paso de Z, tuerza los cables del mismo color de los cables del motor proporcionados junto antes de torsión en los alambres crudos. Esto les ataba eléctricamente y les permiten moverse en sincronía.
4. Soldar los cables juntos y envolver la zona con cinta de Kapton. La cinta debe cubrir 1-2 cm a cada lado de la articulación.
5. Rastrear los cables a lo largo del marco y por debajo de la plataforma de construcción para llegar a la Printrboard. Meta los cables en canales C siempre que sea posible, pero no les pase a través de los orificios. Dar los cables 2-3 pulgadas de holgura.
6. Cortar la tira y estañar los extremos de los cables del trazado.
7. Añadir con una crimpadora crimp cabezas al final de cada cable.

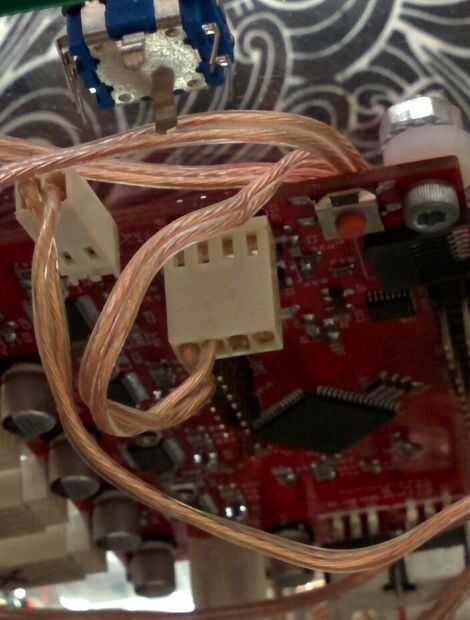

8. Inserte los cables en el conector Molex de 4 puertos. (Asegúrese de que la pequeña lengüeta en el extremo de la cabeza de prensado está pegando para arriba antes de insertarlo en el enchufe, oirá un suave clic cuando se asiente correctamente.

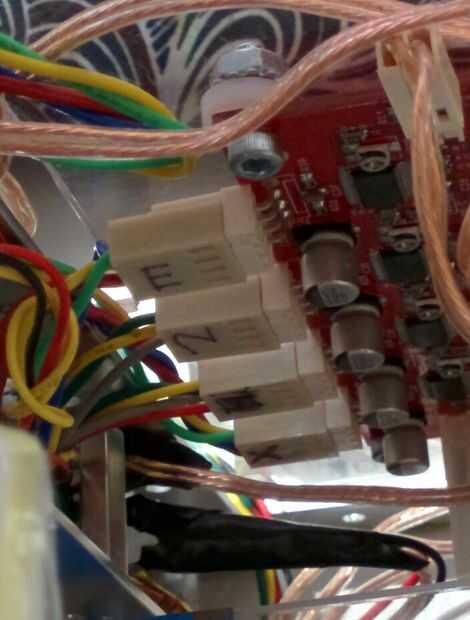

9. Conecte los cables a la Printrboard como se muestra en la figura 5, dando aproximadamente 1" de holgura para cada conductor.
10. Paquete el exceso junto y ziptie que en el fondo C-canal del marco.

Más detalles estarán disponibles pronto.
