Terminar el trabajo: instalación de un teclado USB en un portátil XO de OLPC, fase II (5 / 6 paso)

Paso 5: Sutura con soldadura

Tiempo para el acto de clausura de esta aquí cirugía de cerebro. Pre-calentar el soldador!

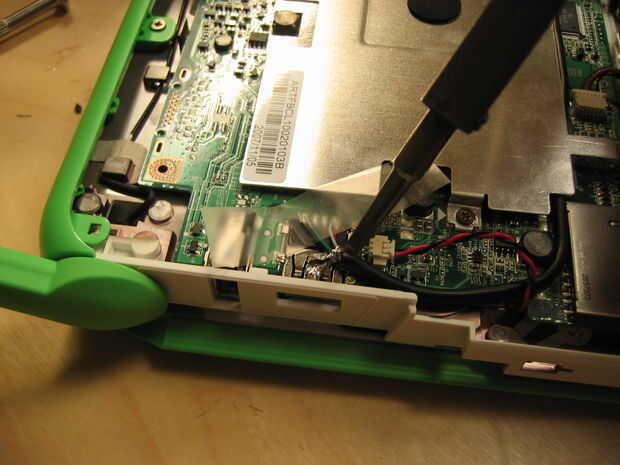

Aquí es donde entra nuestra pieza de cinta de celofán; pone la "mano" en posición, luego la cinta los dedos hacia abajo. Todos "dedos" deben estar en su lugar, tocando su respectivo perno de la placa base, con el pulgar mintiendo sobre la cubierta del metal de puerto USB (donde vas a lo de la soldadura). Asegurarse de que no hay ningún exceso de cable en cualquier lugar que podría caer sobre el borde y tocar la placa base.

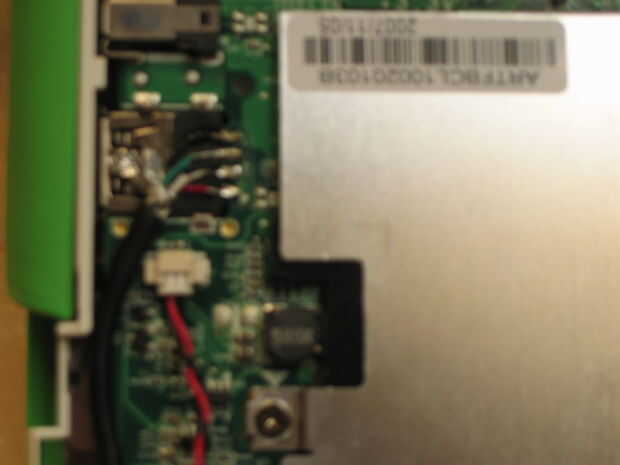

El "pulgar" de la soldadura en su lugar en cualquier parte de la carcasa metálica del puerto USB, luego rasgar la cinta en los dedos y empezar a soldar en su lugar. Estañar la punta de los dedos calentarlos y aplicando soldadura antes de implementar la articulación le ayudará a evitar cocinar demasiado la placa madre (lo siento la segunda foto de la tan borrosa).

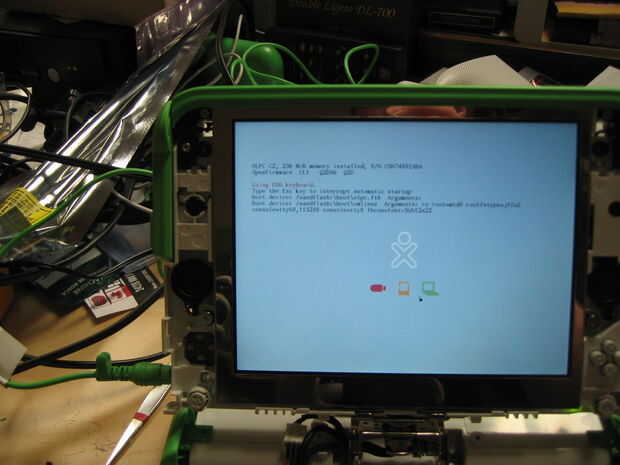

Conectar el monitor, asegúrese de que nada esté conectado al puerto USB que solo modificado y energía! Recibiendo el mensaje "Teclado USB" en el arranque parece un poco raro sin nada conectado a los puertos USB, ¿no?
