Terminar el trabajo: instalación de un teclado USB en un portátil XO de OLPC, fase II (4 / 6 paso)

Paso 4: Medir dos veces

Estamos casi listos para hacerlo permanente.

No tire del cable hacia atrás a lo largo del protector de calor hacia la bisagra para darte la máxima cantidad de extra que puede caber cómodamente, en caso de cometer un error y necesita otra pulgada de cable más tarde.

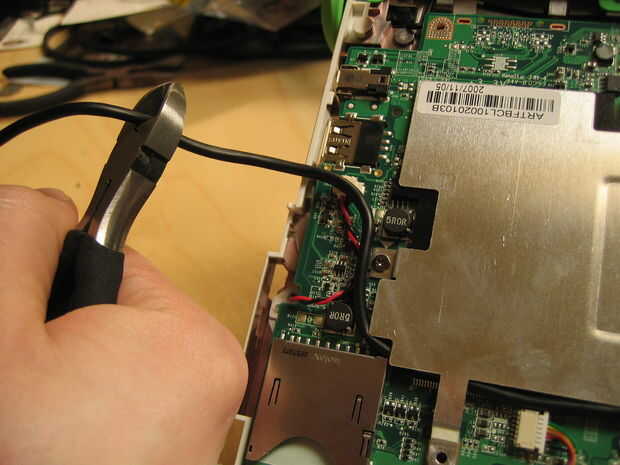

Corte el cable de una pulgada y media más tiempo necesita poder llegar a los pines del puerto USB.

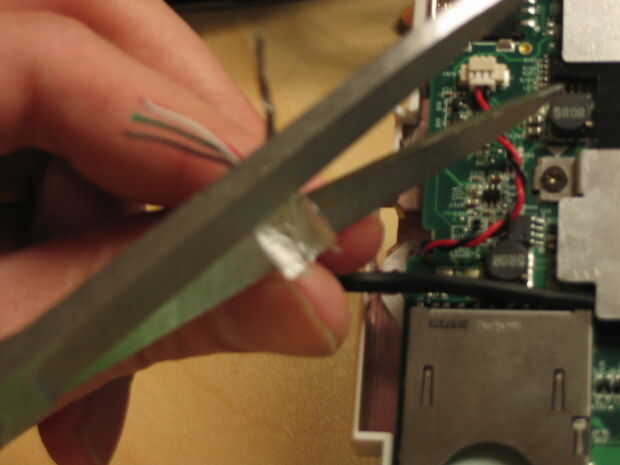

Tal como hicimos con el Stumpy, vamos a Retire el cable, pero esta vez vamos a tener que recortar cosas cuidadosamente para obtener los cables en los pines del puerto USB. Tuerza el alambre desnudo, sin aislamiento en un paquete y corte el blindar de la hoja con un par de tijeras, pero no tira de los cables de colores todavía.

Los cables del ventilador hacia fuera como los dedos en el orden correcto; negro, verde, blanco, rojo, con el cable pelado como el "pulgar" de la mano. La vuelta el cable a los pines USB de enfoque los cuatro desde el borde de la caja, evitando el protector de calor en conjunto.

Con el cable pelado "pulgar" en la cubierta del puerto USB, ver cuánto tiempo los cables tendrán que llegar a los pines USB de la placa base. Marca con un lápiz sería una buena idea; No y tuvieron que tirar un poco para conseguirlos alineado después de pelar y cortar.

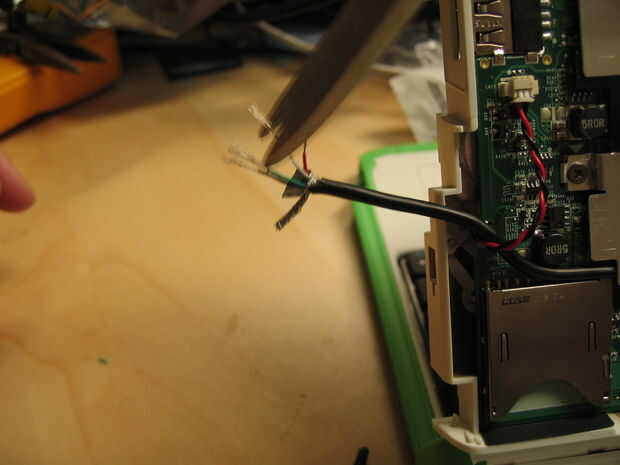

Tira, torsión y corte de alambre a la longitud adecuada para llegar a su pasador, pero asegúrese de que hacerlo lejos de la placa base. Si cualquiera de esos filamentos se mete en su sistema, podría causar un cortocircuito desagradable y que podría ser el fin de tu XO. Los cables de diferentes longitudes, al igual que los dedos--wow, esta analogía es realmente buena. Dar cada alambre otra vuelta de tuerca después de cortar para asegurarse de que no hay cualquier hebra perdida que podría tocar otros pernos, la placa base, la cubierta del puerto USB, etc..
