Terminar el trabajo: instalación de un teclado USB en un portátil XO de OLPC, fase II (2 / 6 paso)

Paso 2: Cortar el cordón

La única manera que vamos a eliminar ese feo del cable del usb colgando hacia la parte posterior del portátil XO es ejecutar a través de los conductos en la bisagra de la XO. Y la única manera que vamos a conseguir el cable USB a través de los conductos es cortar su cabeza. Siempre me hace temblar para tomar un sistema desde un estado de trabajo a un estado de descanso, así que si eres como yo de esa manera: no te preocupes, va a estar bien! Tienen una paleta de dulce.

Corte el cable por lo menos 5 pulgadas desde el extremo, para que pueda doblar el ti y poner ambos extremos cerca unos de otros. Llamemos a este pedazo de cable "Stumpy". No vamos a tirar Stumpy todavía; él nos enseña algunas cosas acerca de los cables de USB y nos dan algunas prácticas de manejo de estos cables antes de empezar a modificar el extremo del cable que será realmente parte de la máquina.

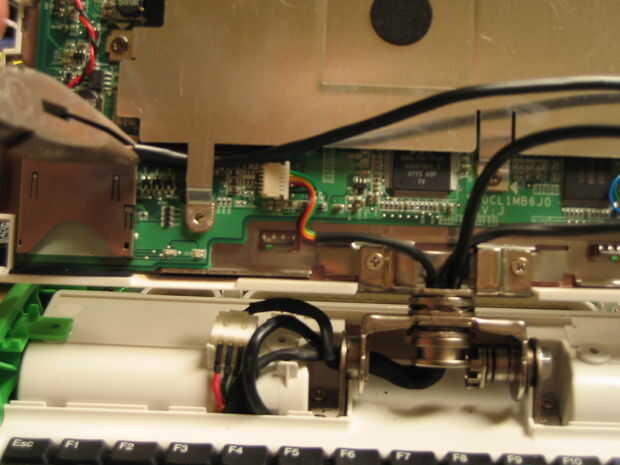

Ahora, tomar la parte del cable del teclado que todavía está conectado al teclado (y por extensión, el XO) y con cuidado colócala en el lado de la bisagra. Tire del cable de todo el camino, entonces lo alimentan para arriba por la parte superior de la bisagra en la cabeza de tu XO. Si el cable se atasca, alicates ayudará realmente. No te preocupes de dañar el final del cable; vamos a cortar mucho de que.

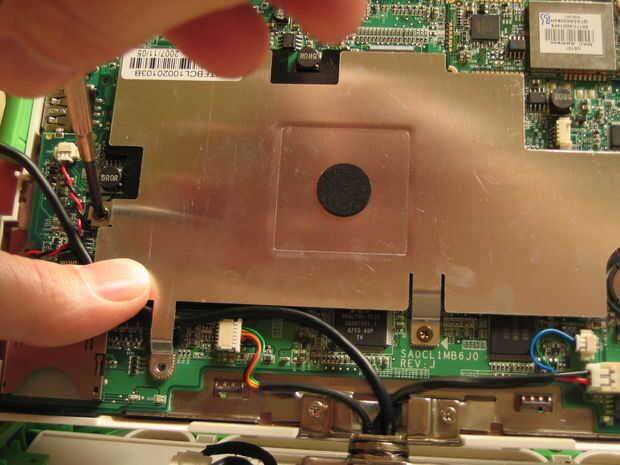

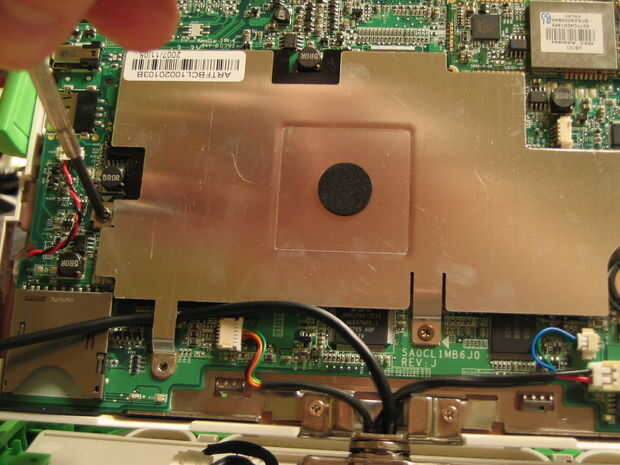

Hay un buen protector de calor cubriendo la mayor parte de la placa base que proporciona un gran lugar para pasar el cable del teclado. Sólo cóloque el cordón a lo largo de la parte inferior de la pantalla térmica, tire a través del apoyo en el borde izquierdo. Para hacer la vuelta de la esquina, tuve que desenroscar una de las ayudas de protección contra el calor (como se muestra en la tercera foto).
