Terminar el trabajo: instalación de un teclado USB en un portátil XO de OLPC, fase II (3 / 6 paso)

Paso 3: El cable de pierna conectado al cable de cadera

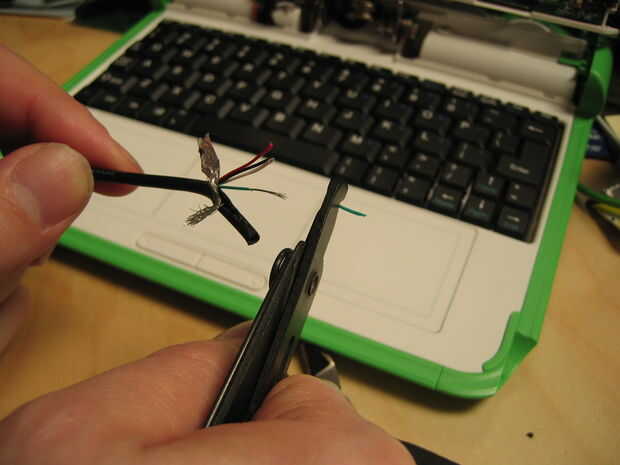

Remember Stumpy? ¿Guardó las últimos algunas pulgadas de cable, derecho? Uso el cortador de alambre para mordisquear en el aislamiento por corte de Stumpy termina hasta que usted puede pelar el aislamiento de nuevo una pulgada o tan, exponiendo una envoltura metálica fina, un montón de alambre trenzado y cuatro cables con aislamiento de colores a su alrededor. Encontrar la configuración en su pelacables que saca el color aislamiento de estos cables de colores sin sacar cualquier hebra de metal real.

Después se tira cada extremo, rodillo los cables pelados en los dedos hasta que las hebras de alambre se tuercen alrededor de uno. Esto evitará que hebra suelta un cable accidentalmente hacer contacto con otro cable y arruinar su día.

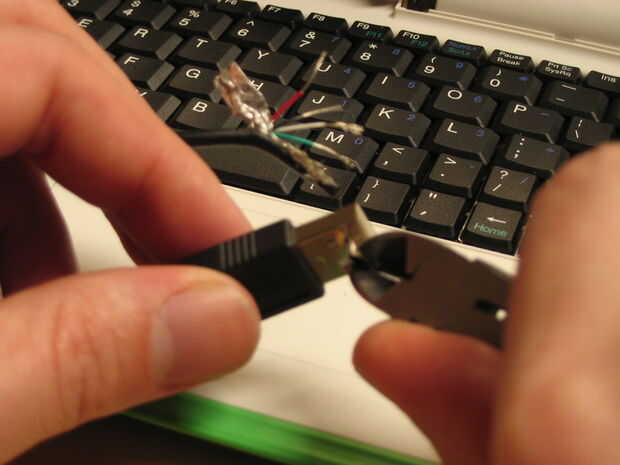

Utilice su cortador de alambre para abrir la caja en el conectador del USB de Stumpy, para que usted pueda obtener en las cuatro clavijas en el extremo. Un poco como abrir una lata de judías. Mmm, brillantes conductoras frijoles.

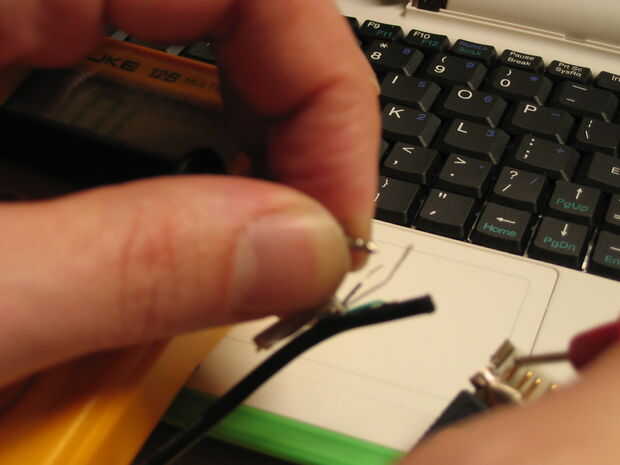

Ahora vamos a probar continuidad por lo que podemos averiguar qué pins de adentro y el conector USB ir con cada cable de color dentro del cable. Ponga el multímetro en modo de resistencia (ohmios) o en modo de continuidad y clip o presione los cables ya sea plomo de Stumpy. Con el otro cable, toque cada pin hasta que vea una lectura de resistencia baja o continuidad sonará una señal acústica. Escribir de color fue con que pin. Usted puede comenzar la numeración de la parte superior, inferior, izquierda o derecha. Mi lista parecía esto cuando terminé:

Rojo - pin 1
Blanco - pin 2
Verde - pin 3
Negro - pin 4

¿Gran lío de alambre trenzado y? Prueba contra la carcasa del conector, bingo!

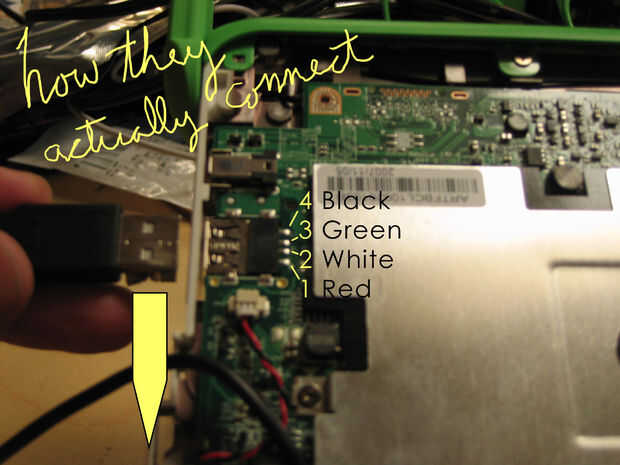

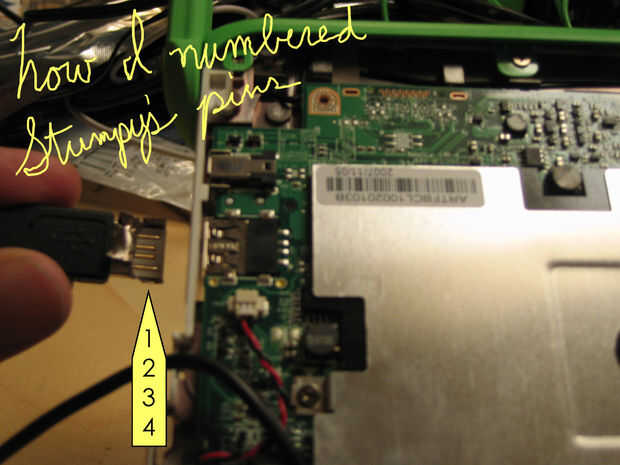

Sostenga el conector de la Stumpy se encontró en el paso 1 como si se va a conectar el socket del USB. Observe cómo su esquema de numeración se alinea con los pernos de circuitboard conduce al puerto USB.
