Paso 1: Lo que se necesita
1 x transformador Flyback
Un transformador flyback, a veces se llama un transformador de salida de línea se utilizan en monitores CRT televisores y computadoras para producir el alto voltaje necesario para alimentar el CRT y el arma de electrón. También tienen otros devanados auxiliares incorporadas que otras partes de la TV.
Usted puede conseguir transformadores flyback de monitores CRT antiguos y TV. Ellos son los que tienen un gran chasis grueso. También hay otros instructables en este sitio web que muestra cómo sacar el chasis y la placa de circuito.
1 x Power MOSFET,
Usé un IRF540 como es todo lo que yo tenía por ahí. Recomienda utilizando un MOSFET con un voltaje mayor de drenaje a la fuente que los IRF540, que es sólo 100v.
Sólo un ejemplo IRFP460 sería idóneo para ello y IRFP250N y IRFP260N también funcionaría. Cualquier MOSFET que es apto para alta tensión, tiene una baja resistencia y puede tomar más de 15 amperios estaría bien.

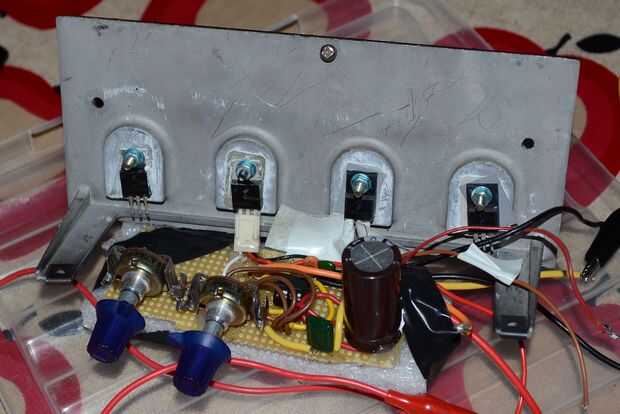

1 x disipador de calor
Necesita un gran disipador térmico como pondrá muy caliente (más sobre por qué más adelante). El tablero de la TV de que tenes el flyback es una buena fuente para disipadores de calor.
1 x chip de temporizador NE555
También recomiendo usar un zócalo del IC (pin 8) para el 555 para que fácilmente puede quitar el chip sin desoldarlo.
2 x resistencias de 47 ohmios
1 x resistencia de 22 ohm
1 x resistencia de 470 ohm
2 x 50 K potenciómetro
3 x capacitores 1nF
1 x 220uF - condensador electrolítico de 1000uF (puede multar a 16v).
1 x condensador de 10nF
1 x condensador de 100nF
1 x diodo rápido, como UF4007
1 x NPN y PNP complementario bipolar junction transistor par (si usted está siguiendo el primer esquema). BD139 y BD140 pueden utilizarse aquí.
Placa perforada
Fuente de alimentación 12V
Fusible (recomendado para proteger la fuente de alimentación).
Fuente de audio (Esto podría ser un reproductor de MP3 o teléfono antiguo por ejemplo).
Soldadura y cautín + algunos de repuesto cable.
Descargo de responsabilidad
Yo soy de ninguna manera responsable si equivocamos con este circuito. Si arruinara, recibir una descarga eléctrica o quemar tu casa mientras haciendo este circuito tienes nadie a quien culpar sino a sí mismo. Siguiendo esta guía para hacer este circuito que usted acuerda aceptar responsabilidad si algo debían ir mal.
