Paso 5: Construcción de las paredes laterales

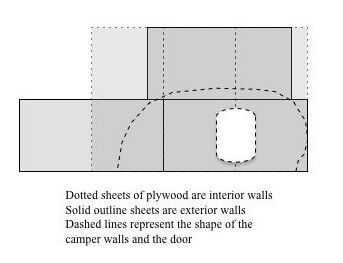

Las paredes laterales del edificio fue un paso difícil. Inicialmente debían crear patrón con paredes interiores y exteriores (véase el primer dibujo) con los muros exteriores se extiende 1" inferior de las paredes interiores (ver imagen).
- Para lograr este paso necesaria me a medida, sorteo, medida, sorteo, medida, control, medida, compruebe - necesario para asegurar las puertas se encontraban por lo would't golpear las defensas de neumáticos, fueron lo suficientemente altas para que yo pudiera tener alguna estructura enteramente a su alrededor, así que las paredes alineación perfectamente con el marco de piso y las ranuras donde irían las correas de sujeción.
- Además dado que el tamaño del cuerpo de camper (gran caja curvada) era más grande que una sola hoja de madera contrachapada y no quería que la madera contrachapada a tope las costuras que se traslapan en el interior y exterior esto significa que es necesario superponer las hojas de madera contrachapada para que el interior tenía 8' lado de la madera contrachapada que va vertical y los lados exteriores fueron trazados horizontal. Al principio supuse que habría mucho de madera desperdiciada con este enfoque, pero terminó utilizando la madera extra más adelante en el proyecto.
- Empecé a construir los lados poniendo hacia fuera las 12 hojas de madera contrachapada de 1/4" codo a codo con un lado de 4'x 8' contra el lado de 8'x 4'. Presenta la madera contrachapada con las dos caras acabadas interior de las hojas enfrentadas, quería que el grano de madera interior sea tan agradable como sea posible.
- Que después de bosquejar la forma deseada del campista en la madera contrachapada, corrección de las curvas de perfil varias veces hasta que me dieron el perfil final que se quería. Aunque yo ya había hecho la maqueta de palo en el patio, yo no estaba totalmente satisfecho con las curvas de la maqueta y quería algunas curvas que eran más difíciles de crear que puedo hacer con la maqueta.
- Una vez que el perfil que quería delineado en lápiz, re-lo dibujó con un marcador Sharpie (hubo una serie de curvas de lápiz en algunas zonas y no quería cortar la curva equivocada), luego puso una puerta de cabina en la madera contrachapada y esbozado el perfil de corte así como se describe el perfil de hueco de la escotilla trasera (no corte la escotilla hacia fuera hasta mucho más tarde en el proyecto). Las puertas eran difíciles de obtener correctamente las posiciones y que tuvo que ajustar varias veces hasta que llegué donde quería.
- Una vez estaba contento con la disposición - asegurando que las puertas no golpear los pozos de neumático o cualquier otra cosa cuando abrió, cogió varias abrazaderas de madera y sujeta juntos todas las hojas de madera contrachapada. Yo entonces estratégicamente atornilladas todas las hojas para que no se mueven mientras estaba cortando.
- Me deslicé múltiples de 2 "x 4" x 8' tablas debajo de las paredes y comenzó a cortar con una sierra de vaivén está a las afueras de la línea marcada (la mayoría del tiempo). Una vez que se cortaron las curvas exterior y la madera se movió fuera del camino, perforé cuatro 4 1" agujeros con una pala de la broca en las 4 esquinas del contorno de la puerta. Asegúrese de que hay un tablero de apoyo en cada uno de los 4 puntos para que la broca no rasgar la capa de madera contrachapada final cuando pasa a través de esa capa. Con los 4 agujeros perforados, corte las aberturas de la puerta.
- Cuando estaba completamente hecho con el corte de las paredes laterales se me quitan los tornillos había utilizado para unir las hojas de madera contrachapada y comenzó a desarmar las paredes - etiquetar las piezas como llevó aparte - Interior pared 1,2,3,4,5,6, pared Exterior 1,2,3,4,5,6. Hice el etiquetado en los lados que no estarían expuestos en el interior o exterior de la cabina.

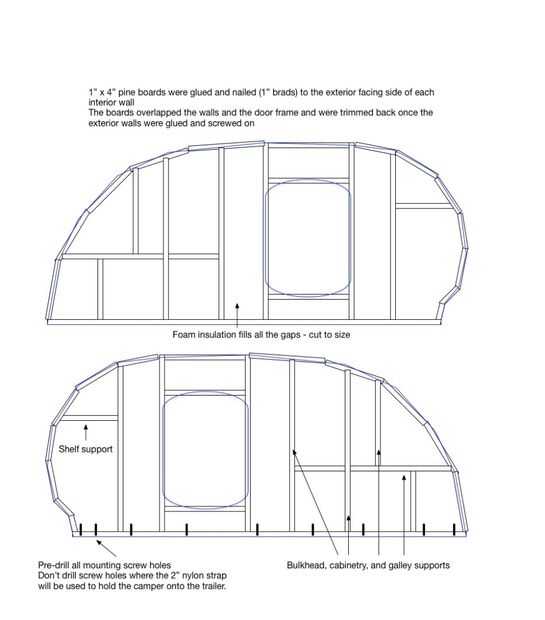

- El siguiente paso fue enmarcar las paredes. Muchos planes de remolque lágrima utilizan sólo 1 o 2 hojas de madera contrachapada de 3/4" o 1" para proporcionar espesor para las paredes - quería aislamiento, resistencia estructural, peso reducido y la capacidad de pasar el cableado a través de las paredes de la caravana - para que fuera había enmarcado.
- La estructura consistía en si 1 "x 4" Pino tableros que fueron pegados y atornillados o brad clavados en las paredes. Marco a las aberturas de las puertas y donde la pared entre la cocina y la cabina interior sería así como donde sería ubicados el mostrador y gabinete interior. Las curvas exteriores también fueron enmarcadas hacia fuera con tablas de 1 "x 4" - cada placa fue cortado con una sierra de ingletes para juntas a tope y el borde exterior de las paredes del marco.
- Una vez las tablas de 1 "x 4" han sido montadas y secado, utilizar su sierra de sable para cortar cualquier madera que no está al ras con la pared interna.
- Fije las dos paredes interiores juntos y lijar los bordes para que queden cerca imágenes espejo posible - esta es la última oportunidad para obtener dos paredes perfectas.
- El siguiente paso fue determinar la ubicación de la iluminación, interruptores y cableado necesario para ejecutar antes de instalar el aislamiento y cerrar las paredes. Puesto que todos los cables en las paredes era de 12 v CC, eso significaba correr un + alambre (rojo) y - (negro) hilo para cada interruptor de luz, la luz y el ventilador. Tuve 2 focos de cabeza LED, ventilador de techo, dos luces de lectura (uno a cada lado de la cabina) y tiras de luz LED - en el interior de la cabina y luces exteriores 2 - uno por cada puerta. La una luz exterior y el un foco de LED fueron cableados para interruptores junto a cada puerta
