3D Printable Arduino Protection Box

Yo,

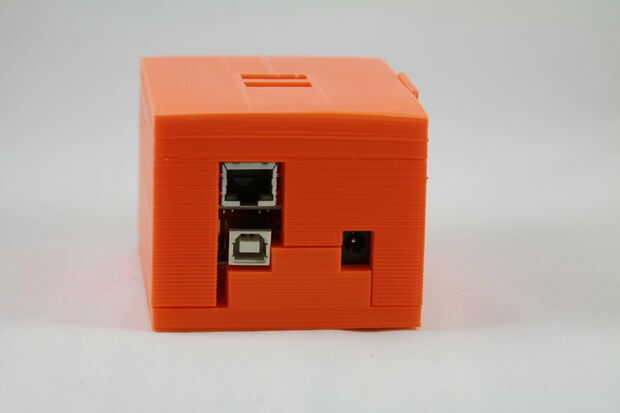

Subido nuevo R3 versión placa y caja!  Como un escudo de Ethernet además de superior de la caja de R3!

He estado presionando a múltiples versiones de Arduino Uno y necesitan un seguro plato y combo de caja que podría mantener activos seguros durante una caída o caída y permitiría bajo placa alambre funciona.  Me cansé de pedir y esperar ~ cajas $10 para llegar a mí en el correo y luego tener que hackearles para arriba así que hice mi propio marcado en unidad para ~$0.10 cada!  Terminé con una placa base poste grueso y configuración con un clip de fijación integrado Uno para proteger a ese cachorro $30 incluso en su cabeza!

Impresora 3D básico alta pasos de level (estándar para la mayoría suites de Software de la impresora)

1.) diseño o descargar un archivo "STL": http://en.wikipedia.org/wiki/STL _(file_format)
2.) abrir dice "STL" de los archivos en una suite de software que rodajas Gcode: http://en.wikipedia.org/wiki/G-code
3.) Gcode de enviar a la impresora para la creación de objeto físico

Voy a intentar explicar mi flujo de trabajo estándar en la creación de 3D imprime en casa:

1.) utilizo 123D o Sketchup para diseñar mi objeto
2.) Asegúrese de que el objeto es "múltiple" significa sólido sin los agujeros en la cavidad o invertir caras
3.) exportar el grupo de objetos seleccionado en un archivo .stl
4.) tomo ese fichero .stl y abrirlo en ReplicatorG (gratis): http://replicat.org/
5.) colocar el objeto en la plataforma virtual de la construcción y escala girar si es necesario
6.) entonces generar mi Gcode desde mi configuración especificada de Skeinforge: http://fabmetheus.crsndoo.com/wiki/index.php/Skeinforge (no dejes que esto te asusta demasiado, la mayoría de las impresoras 3D tienen plantillas para utilizar)
7.) una vez que tengo mi Gcode hacer clic en "build" y las instrucciones son enviadas via USB a mi impresora 3D y comienza su proceso de extrusión
8.) sonrisa sabiendo que está convirtiendo diseños digitales en objetos físicos reales de trabajo!

Aquí es un poco más profundo proceso que podría seguir para probar la impresión 3D "casi gratis":

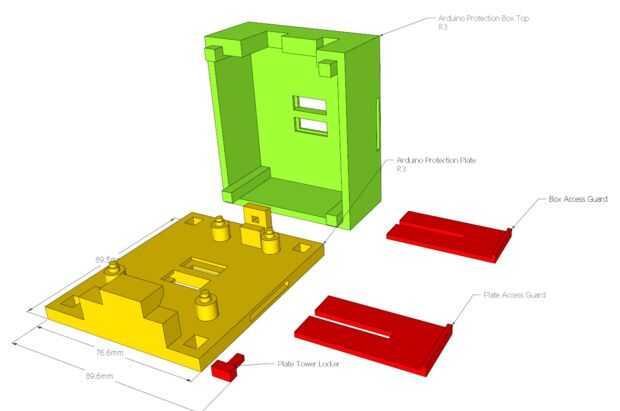

Instrucciones de la caja de protección de Arduino:

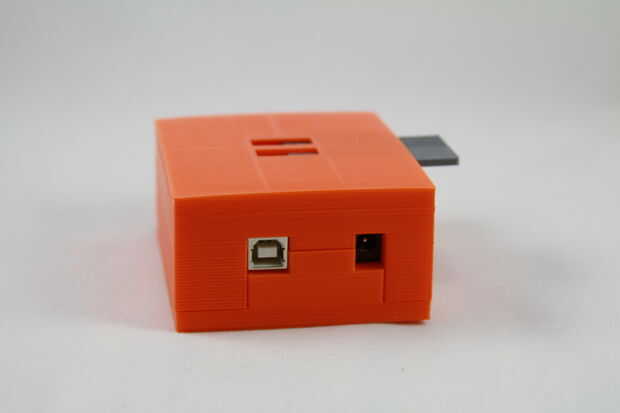

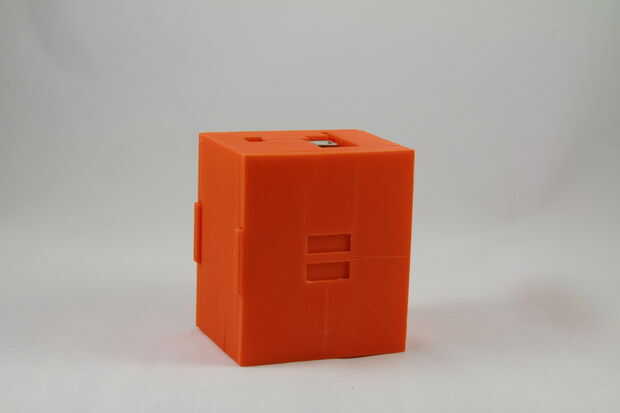

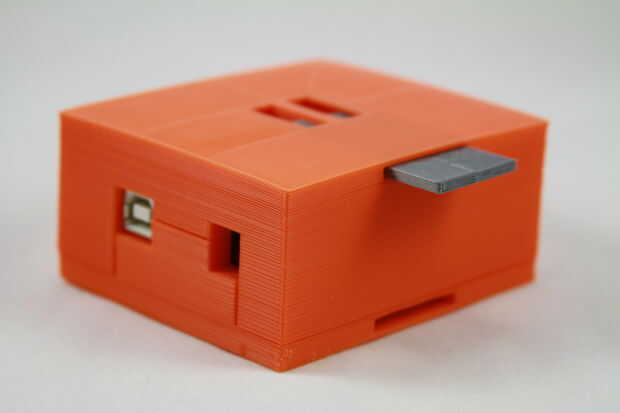

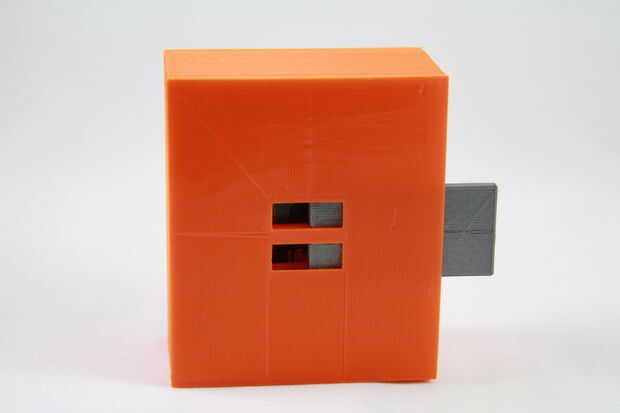

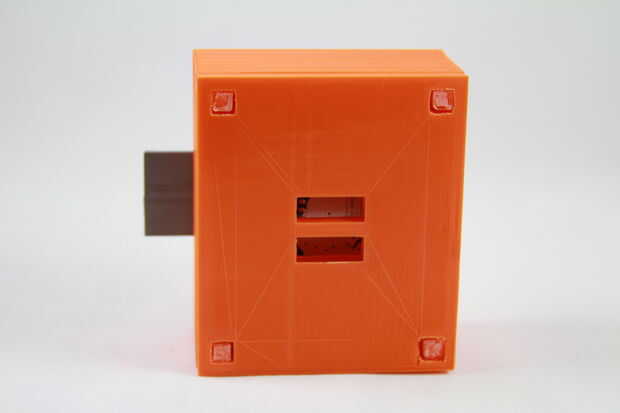

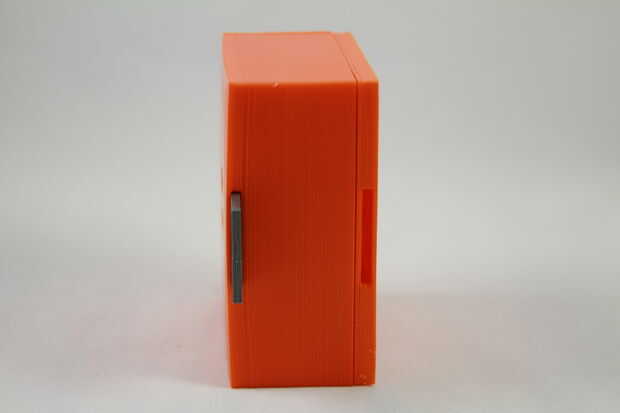

La placa de impresión seguro, a continuación, decidir si necesita la parte superior (garantías de la cerradura del clip y tiene durables ranuras para USB y poder pasan a través de.

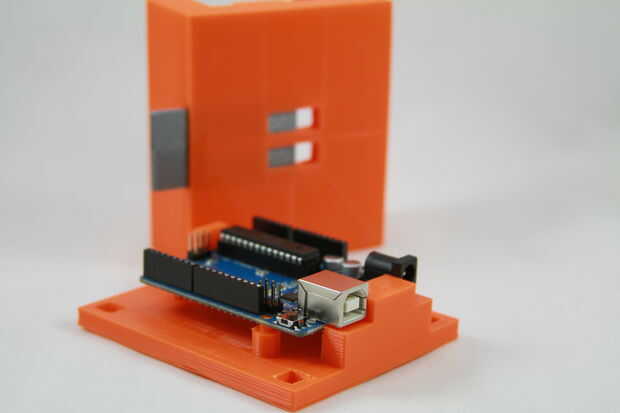

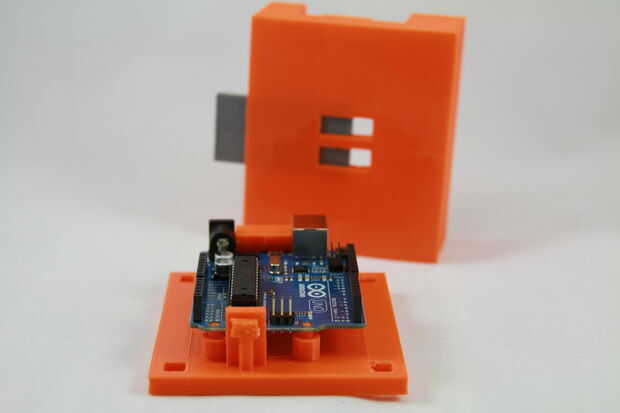

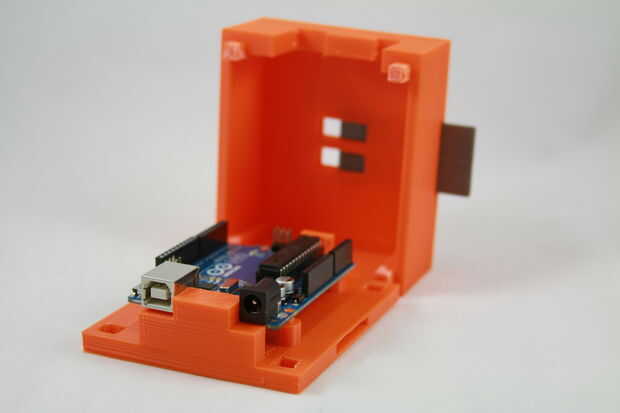

Ah y pro punta; para introducir fácilmente el Uno usted simplemente inserte en el gancho de la placa 1, luego giro el tablero en posición sobre los postes, empuje hacia abajo y luego inserte la abrazadera de fijación en la torre de clip; BAM! Su cargado y listo para actividades extremas de Arduino!

Una imagen muestra mi logo en la tapa, sin embargo el principal archivo adjunto contiene una tapa sólida.

He subido los archivos principales aquí:

Cuadro de herencia: http://www.123dapp.com/skp-3D-Model/Arduino-Protection-Box/597845

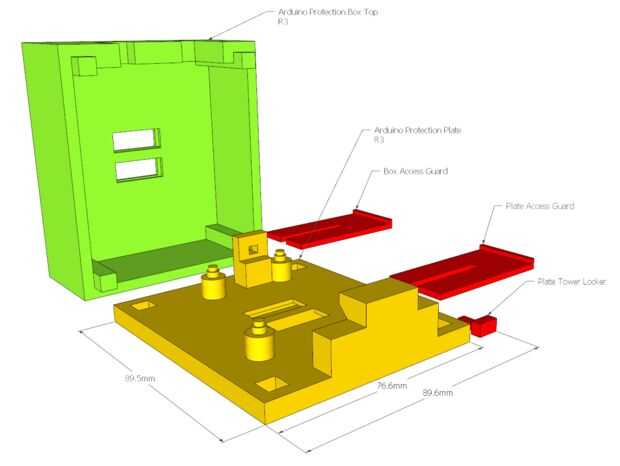

Nueva caja R3: http://www.123dapp.com/skp-3D-Model/ArduinoUnoProtectionPlateR3/602921

Si prefiere el archivo fuente en Sketchup pueden atrapar que aquí: http://www.thingiverse.com/thing:13931

Así que agarra y mod a su contenido de corazones!

Arduino en!
