Paso 3: Fijación de X_Carve

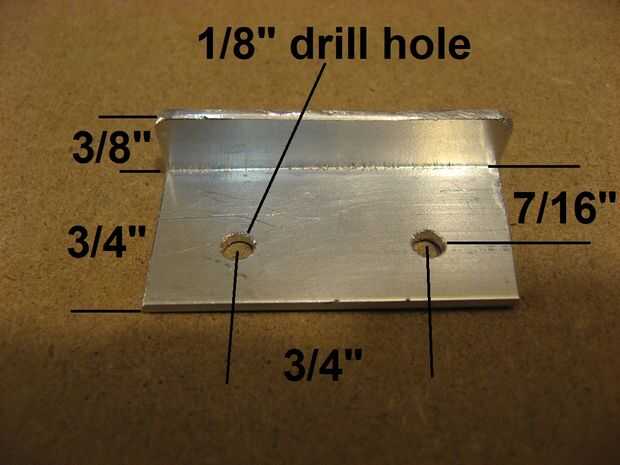

Empezar por hacer el soporte de fijación inferior. Probablemente puede hacer este soporte de los materiales que tenga a mano si sigues las medidas en el pucture. Si utiliza un 1 1/4" largo pedazo de 3/4" AL ángulo de hierro, como hizo, comienza por cortar un lado hasta 3/8"(ver foto). A continuación en la cara sin cortar taladrar dos orificios de 1/8" 3/4" aparte, 7/16" de la cara corta.

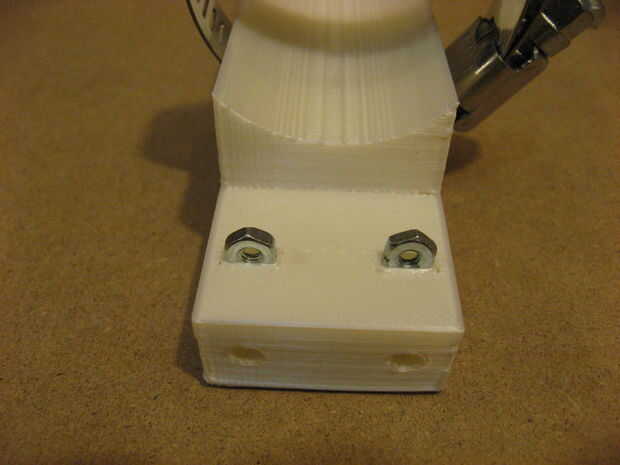

A continuación, inserte dos tuercas #4-40 la tuerca ciega en la parte impresa 3D XCarve_VAC_Attach (ver foto). Las tuercas deben caber cómodamente. Utilice un destornillador pequeño para empujar hasta que alinee con los agujeros de perno. Ahora agregado el soporte de hecho utilizando los dos 2 - #4-40, 1" de largo tornillos de cabeza de pan. La cara corta debe estar fuera de la redondeada frontal y señala para arriba hacia el plástico (ver lado adjunto foto). Se necesita dejar el soporte muy flojo para el montaje.

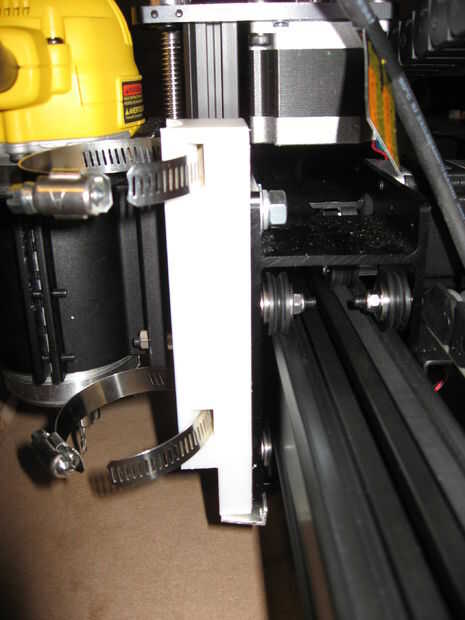

Ahora, completamente Abra las abrazaderas de pipa e Inserte los extremos libres en los dos agujeros grandes en el lado izquierdo de la XCarve_VAC_Attach (ver lado adjunto foto).

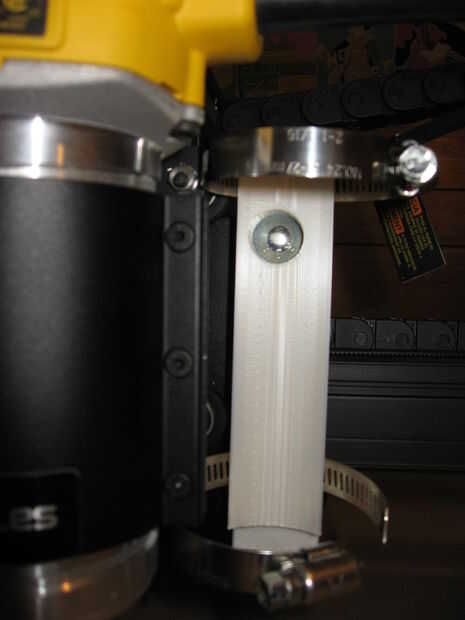

Coloque el perno de carruaje de 5/16" en el orificio grande en el frente redondeado de la parte de XCarve_VAC_Attach. Ahora debería poder montar el conjunto como se muestra en la foto de fijación lateral. Asegure el perno de carruaje con la arandela, arandela de cerradura y el perno (en ese orden). Apriete sólo hasta que la arandela fija plana o se daño la parte impresa 3D. A continuación con una muy corta (< 3") destornillador, apretar los tornillos del #4-40 hasta que el soporte se fija firmemente al labio inferior del carro del eje x de X-talle. Una vez más, no apriete demasiado las tuercas son sólo por la parte de plástico y pueden dañarse fácilmente.
