Paso 2: piezas impresas 3D

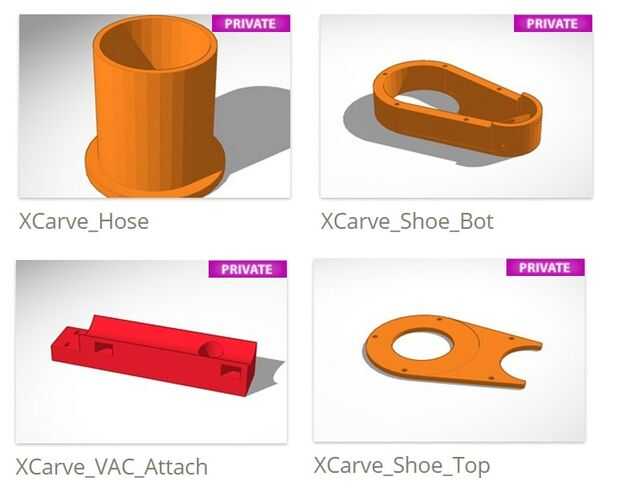

Se necesita 3D imprimir o CNC corte las siguientes partes:
XCarve_Shoe_Bot - esta es la placa inferior del colector de polvo y debe ser 3D impreso en PLA o ABS. He usado PLA con relleno de 40%.
XCarve_Shoe_Top - se trata de la placa superior del colector de polvo. Debe ser CNC corte de Lexan o acrílico, para que pueda ver el router funciona. El SVG puede usarse para corte CNC. Era un poco de un dolor que caballete para trabajar con los SVG como él no lo hizo imprimir todo. He añadido formas adicionales para las cosas que no cortó y funcionó la CNC una segunda vez. Probablemente hay una forma más fácil de conseguir que funcione, pero soy un noob con el CNC. Se adjuntan ficheros STL si quieres 3D impresión la parte superior, pero te recomiendo algo claro.
XCarve_VAC_Attach - esta es la parte los montes el colector de polvo a la X_Carve y debe ser 3D impreso en PLA o ABS. He usado PLA con relleno de 40%. Nota que aprovecha de un agujero grande (5/16") en el X-carro para proporcionar un fuerte apego. Ninguna modificación de la talla X es necesaria si tu X-talle tiene este agujero de montaje.
XCarve_Hose (opcional) - esta es una manguera adaptador es opcional y puede necesitar ser re tamaño dependiendo de la aspiradora se utiliza. Imprimí mi usando el filamento TPE que es flexible y siempre forma un apretado y antideslizante.
