Para su siguiente proyecto, probar con éste. Siempre he tenido una predilección por las obras de Escher, así que decidí hacer los reptiles fuera de la madera.
Empecé con un dxf de aquí, pero pronto encontró que el molino de extremo de diámetro de 1/8" no podía esperar cortar las esquinas internas fuertes, así que tuve que modificar el dibujo para permitir que el diámetro de la herramienta. Para aquellos de ustedes con un cortador del laser, simplemente puede ignorar este instructable todos juntos y a corte. El láser sin duda tiene algunas ventajas serias aquí: material vertido cero, perfecto afiladas esquinas interiores, etc..

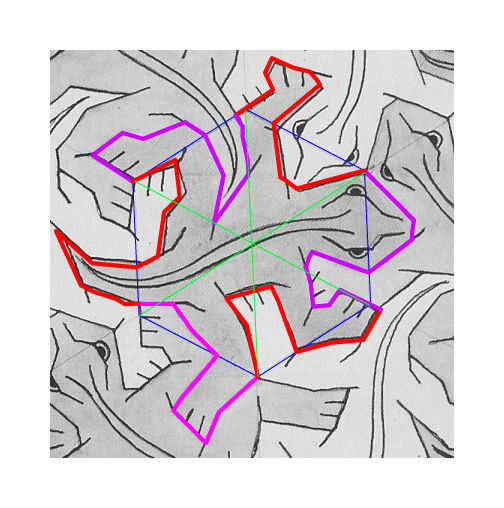

Este instructable le mostrará cómo empecé con una teselación no-CNC-capaz y lo modificó para permitir capacidad de CNC. No es tan simple como parecía al principio.
Para ello, necesitarás:
- Una teselación con patrón (yo usé los reptiles de M.C. Escher)
- Un CNC router/molino
- Un paramétrico 2D (o 3D) programa de CAD con la capacidad para colocar varios bloques idénticos. Usé el gratuito y bastante bueno SolidEdge 2D gratis.
- Algo de madera. He utilizado 5,2 mm (. 2") abedul chapeado de huerta de la fuente. Es de $10 de 24 "x 48" x 1/4". Madera maciza real sería mucho mejor porque la chapa del abedul tiende a deshilacharse y pelar.
Si simplemente quieres descargar-and-go, puede agarrar mi DXF, o incluso la gcode. El DXF y gcode están hechas para una fresa 1/8". Puede descargar el SoldEdge dibujo así como si desea cambiar el diámetro de la herramienta.
Un índice rápido de archivos adjuntos:
- Etch.NGC: la gcode para grabar las líneas encima de los reptiles
- Outside.NGC: la gcode para esculpir el contorno de los reptiles.
- *.DFT archivos de trabajo para el seguimiento de la reptires.
- Lagarto final.dxf: DXF utilizado para crear el código g.
