Talla X CNC Router polvo Collector/el zapato (1 / 6 paso)

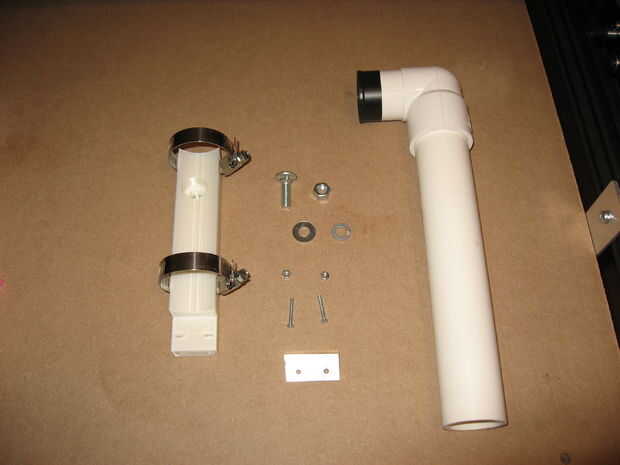

Paso 1: Materiales necesarios

Usted necesitará el siguiente material (todas las piezas pueden adquirirse en Lowes o Home Depot):

Impresos 3D / CNC corte de piezas (parte inferior del zapato, zapato superior, VAC accesorio y adaptador de la manguera - véase la sección siguiente)

8 x 10 x hoja de acrílico de 0.08

1 1/4" PVC pipa 11" de largo

Perno de carruaje de 1" de largo, con arandela, arandela y tuerca de 5/16"

2 - pernos de cabeza de Pan #4-40 1" de largo con frutos secos

2 - #4-40 tornillos de cabeza plana 1" de largo con frutos secos

5 - tornillos de cabeza plana #4-40 1 1/4" de largo con frutos secos

2 - 1 1/16" a 2" abrazaderas - debe ser en arriendo 1 1/2"

1 1/4" largo pedazo de hierro de 3/4" AL ángulo

(Opcional) 1-1/4 pulg diámetro 90 grados codo del PVC Sch 40 - este ajusta a una 1 1/4" OD tubo de vacío.

http://www.Lowes.com/ProductDisplay?partNumber=164...

(Opcional) 3' longitud de 1 1/4" o más grande tubo de PVC para manguera para fresar sobre en la parte trasera del X-talle

(OPCIONAL) Todos 2.5 galones, 2 pico HP, utilidad de aspiradora para mojado/seco (comprado en Amazon por $35) de la armadura

Herramientas que necesarias:

Sierra para metales

Destornillador

Llave ajustable

Pedacito de taladro y 1/8"

Cinta
