Talla X CNC Router polvo Collector/el zapato

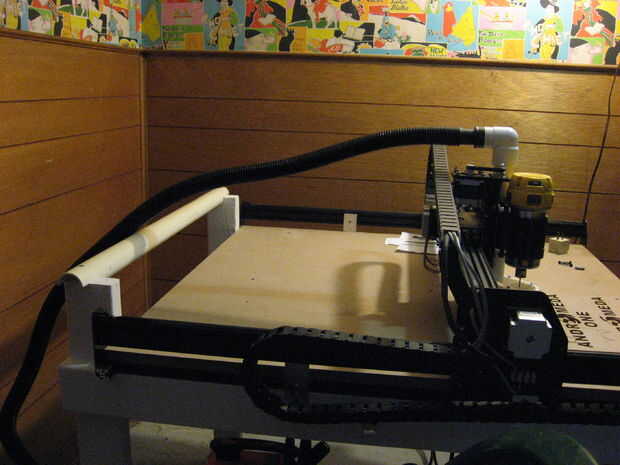

He comprado el actualizado 1000 mm x 1000 mm X-talle CNC. La actualización viene con motores más grandes y un router Dewalt 611. Cualquier persona que ha comprado uno de ellos rápidamente se dará cuenta que un sistema de colección de polvo es que un absoluto debe tener si no quieres que tu espacio de trabajo entero cubierto de polvo.

Busqué alrededor de una solución de colector de polvo DIY, pero no como cualquiera de las opciones he encontrado. Colectores de polvo DIY más adjuntar al huso, que no es ideal, ya no queda una altura fija en relación con el trabajo. Los encontré que no adhieren al huso generalmente había bastante complicados métodos de fijación, modificación necesaria a la X-tallar, o dificultaba subir el colector de polvo y bajar para cambiar las brocas. También muchas soluciones parecen robar altura de enrutamiento.

He encontrado un producto comercial que parecía bastante bueno llamado "Suck It" (http://www.suckitdustboot.com). ¿Tengo pude comprar uno de estos por $80 y me ahorrado varias horas de tiempo libre, pero de donde la diversión en eso?

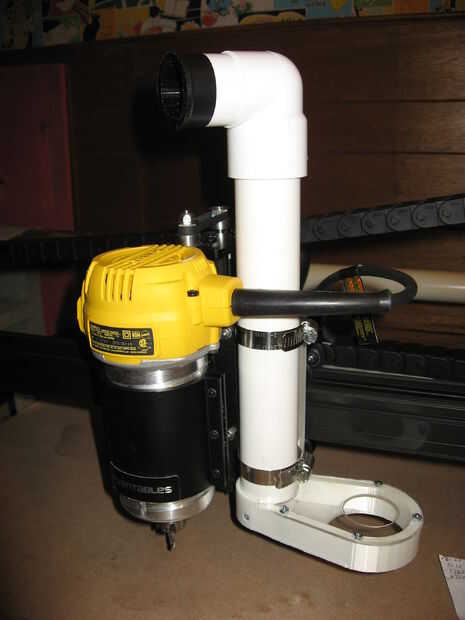

Al final pasé cerca de $40 en el sistema de colección de polvo completa (incluido el vacío). El sistema es muy fácil de usar. Simplemente aflojando dos manguera pinzas recoger el polvo pueden girarse de o hacia atrás en posición (ver fotos). También la manera en que el sistema está diseñado puede aprovechar al máximo la altura máxima de la distribución de X-talle.

Nota: Dado que la mayor parte de mi trabajo será inicialmente partes de corte 2D de hojas de material o madera contrachapada, no incluí las cerdas en la cara del colector de polvo. He encontrado que mantener la cara colector cerca de la obra (aproximadamente 1/8" a 1/4" sobre el trabajo) no permite cualquier polvo o material para escapar. Sería sencillo para un material del cepillo de fix alrededor del exterior del colector de polvo si desea de tallado 3D.
