Paso 3: Control Peltier
![]()
![]()
![]()
H/C el tablero de control está diseñado para ser utilizado con
Medida termoeléctrica - 19911-5 L 31-15CQ. 24V / 15.5A. El Peltier se coloca entre el
disipador térmico del ventilador y el
bloque de la refrigeración por agua. La corriente a través de la peltier es lineal con la tensión. Por inversing la polaridad se puede elegir entre refrigeración y calefacción. No se recomienda usar PWM para controlar la potencia media, porque cuando, la corriente es máxima y la resistencia interna puede calentarse hasta el sitio fresco del elemento. Porque el peltier (24V / 15.5A) puede ser utilizado en 50% a 80% del conjunto de la potencia máxima la tensión de alimentación entre 15V y 20V. Porque la corriente de la peltier (24V / 15.5A) excede la corriente máxima de la fuente de alimentación (14.6A), la fuente de alimentación debe ajustarse entre 15V (9.7A) y 20V (13A). No permita nunca que el peltier calentar para arriba más allá de la Tmax (125 grados Celsius). Si no está seguro si el disipador es bastante grande, uso termo parejas montado cerca de controlar la temperatura.
12

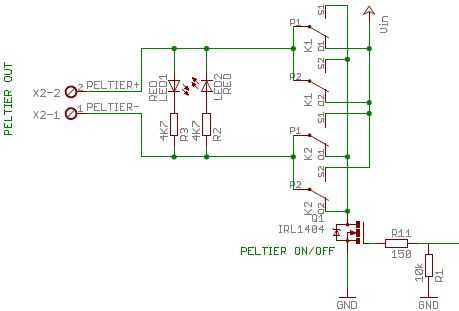

Un mosfet en el paquete TO-220 se usa para conectar el peltier ON/OFF. El lado negativo, se conecta a tierra. Este MOSFET fue seleccionado debido a la extrema resistencia baja de la drenar-fuente (mOhm 6 en Vgs = 4.5V). Un disipador de calor de 5 Kelvin por vatio está seleccionado para mantener el aumento de temperatura por debajo de 15 K. Se utilizan dos LEDs para indicar la polaridad. Un 10 k tire de resistencia se utiliza en el gate de lo mosfet para activar el mosfet apagado cuando la entrada se deja desconectada. Una resistencia de 150 Ohm en serie con la puerta limita la corriente al Arduino es cargar la capacitancia de compuerta de lo mosfet. Relé doble (DPDT) a través de la bipolar se utiliza a la inversa la polaridad al elemento peltier a calor o frío. Dos relevadores de 10A se utilizan en paralelo para poder manejar 15.5A. El peltier tiene dos conexiones terminal de tornillo en el tablero de control. Cuando Peltier + es positiva, se enfría el agua.
