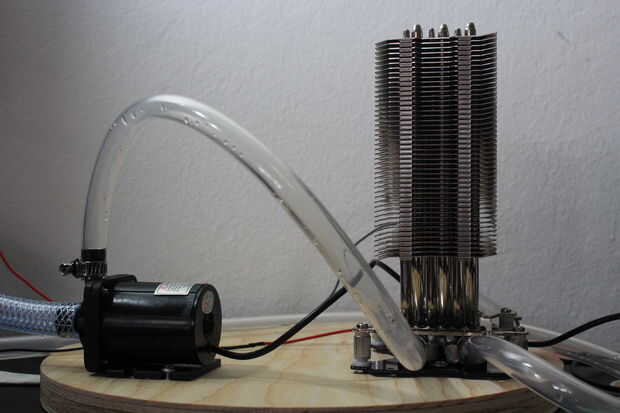

Las piezas enumeradas, cuando crean una calefacción y climatización (H & C) capaz de eliminar o añadir calor a biorreactor de prototipo de BioMONSTAAAR 14L. El sistema fue modelado y diseñado para regular y mantener la temperatura interna del biorreactor de 15 a 35° C (59-95° F), cuando el reactor se encuentra a temperatura ambiente (20° C o 68 ° F). Aunque las temperaturas internas por encima de 35° C probablemente sea factibles.
Una Peltier basada sistema tiene la capacidad tanto del calor y enfriar utilizando los mismos componentes, ya que la dirección de transferencia de calor es análoga a la polaridad de la corriente de alimentación la Peltier. Además, una Peltier basado en el sistema es mucho más pequeño que un sistema de refrigerante comprimido (por ejemplo: R-410A). Los elementos de Peltier no tienen partes móviles, son confiables y no requieren mantenimiento (más en Peltier TEC). De BioMONSTAAAR H & C componentes del sistema se controlan con un tablero de control electrónico personalizado.
Lista de partes:
Un disipador de calor (70$) con un contacto la placa de superficie de por lo menos 40x40mm
Un bloque de agua (10$) con una superficie de superficie de 40x40mm
Un 40x40mm Peltier ($60) enfriador/calentador eléctrico térmico
Una fuente de alimentación de 360W regulada 24V 15A ($30)
Una bomba de agua de 24V ($25)
Madera contrachapada o acrílico para garantizar piezas
Tornillos de metal de hoja, en este caso #8 x 5/8" tornillos se utilizaron
Un pie cuadrado espuma de goma para aislar el bloque de agua
Dos arandelas de nylon grueso 5/16 x 9/16
Dos tornillos de máquina.5 M3 x 12 mm
Adhesivo
