Dibujar esquemas electrónicos con CadSoft EAGLE

Hay un par instructables aquí en algunos de los puntos más finos del águila (que hace su
piezas de la propia biblioteca:
modificación de las reglas de diseño:)
Pero la retroalimentación indica que mucha gente probablemente podría utilizar un instructable sobre la
aspectos más básicos de la creación de un esquema y un tablero.

Este instructivo cubre creando un esquema, presumiblemente de un esquema impreso en

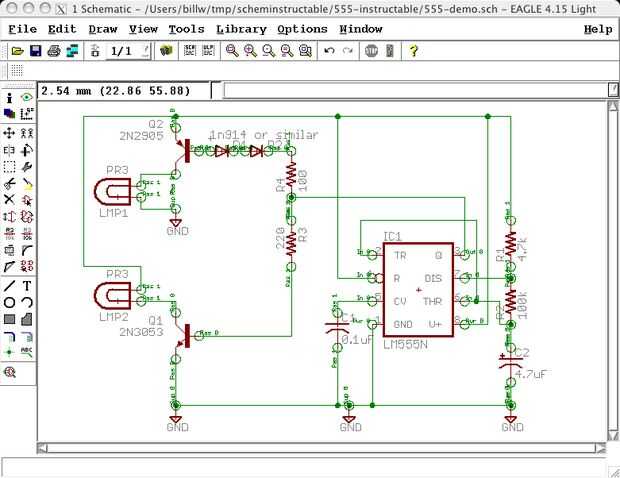

una revista o imagen en la web. Voy a empezar con el esquema mostrado, que es de




Tiene una colección "típica" de las partes y es vagamente útil así.

Información genérica de CadSoft EAGLE:

CadSoft EAGLE es de http://www.cadsoftusa.com/

CadSoft es una empresa alemana que es una verdadera Meca de la iluminación de distribución de software. Además de los asequibles profesional PCB diseño paquetes ($1200), tienen gratuito, lite, sin fines de lucro y otras licencias intermedias. El software funciona bajo windows, linux y MacOSX. Es un poco peculiar, con una curva de aprendizaje empinada (pero no demasiado alta) en la parte delantera, pero de la mayoría de los informes no es más que otros paquetes de CAD profesionales. Tienen foros en línea que son activos de la empresa y otros usuarios, el paquete está bajo desarrollo actual y se pone mejor con cada lanzamiento. Un número de fabricantes de PCB aceptará directamente sus archivos CAD. Es bueno.
Se usa. Propagarla. Comprar cuando "go pro".

Vea también:
Creación de PCB del esquema
Crear piezas de biblioteca
Modificación de la norma de diseño
Enviar archivos de CAD a fabricantes
