¿Solo remolque de bici con ruedas (3 / 11 paso)

Paso 3: Trailer piezas del marco

El siguiente paso fue cortar las siguientes piezas usando el conducto eléctrico:

marco inferior (1) *
marco superior (1) *
soportes horizontales (3)
soporte de ángulo (1)
soportes verticales (2 grandes, 2 pequeñas)
soportes de horquilla (3)
largueros de estrés (2)
rueda guardia (1) *

* Estas son en forma requiere ser doblada con el doblador de la pipa de U.

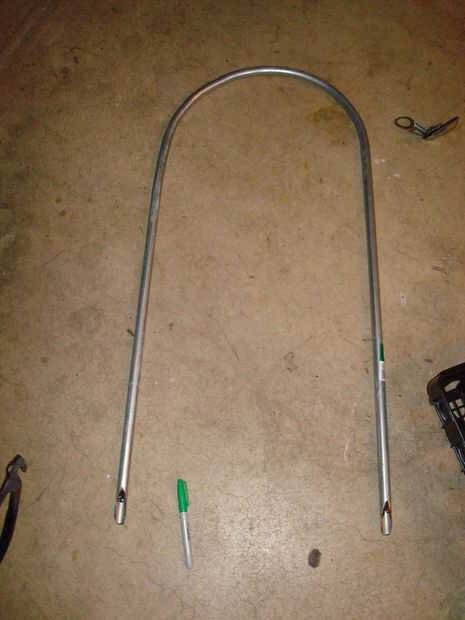

Quería tener un trailer que fue 16" amplia (para acomodar la tina había planeado sobre el uso) así tomó un trozo de conducto eléctrico, corte a la longitud (~ 72") y entonces, utilizando la dobladora de tubo, doblado lo que era una forma de U. Costó un poco conseguir que incluso (la curva fue mayor en un lado contra el otro, como se ve en la foto), pero después de algunos intentos de doblado/enderezado, pude conseguirlo lo suficientemente cerca.

Una vez que el fondo marco corte y doblado, hice lo mismo para la parte superior del marco. Corté un trozo de conducto que era ~ 48" largo y está doblado para coincidir con la parte inferior del marco.

Nota: El radio de los marcos superior e inferior es de 8"(para hacer un marco de 16"). Si quieres un fotograma de tamaño diferente, hacer el radio de su marco de 1/2 el ancho.

Luego mide y corta la vertical horizontal, inclinada, y horquilla apoya a tamaño, seguido por el protector de disco. Me pareció más fácil medir y cortar las piezas una vez que tuve los dos fotogramas de cortado y formado contra todo plan de corte y luego tener que ingeniárselas para desviarse del plan si el marco no era cierto... que no era.

(En este punto en el proceso, no me di cuenta iba a utilizar largueros de estrés y sólo había planeado en tres soportes verticales, así que no les corte aún. Dicho esto, si usted está haciendo su propio, usted podría así reducir estos ahora.)
