Paso 3: pelearse
El termopar en el soldador mide 50 ohmios. El termopar de la pistola de desoldar mide sólo 4 ohmios. Así que pensé que sería una salida de voltaje diferente, y no estaba decepcionado. La pistola desoldadora mide sólo unos grados C cuando encendí la estación. Y por el momento la temperatura leyendo arrastrado hasta unos pocos grados, terminé accidentalmente quema un agujero en la parte superior de mi banco de trabajo, jugando con un cordón de soldadura. lol.

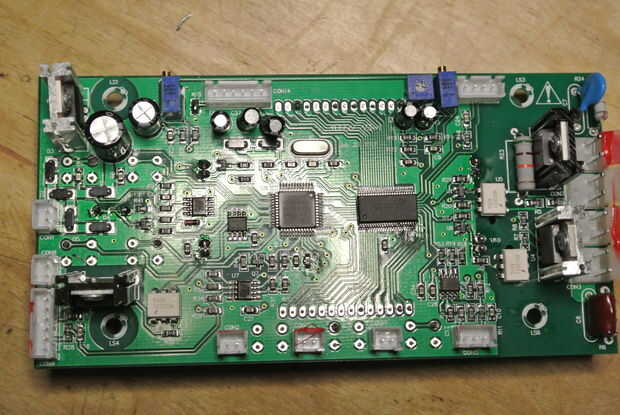

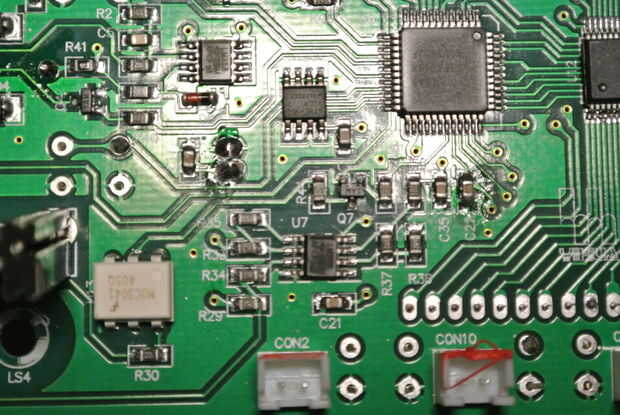

Así que en este punto, tuve que quitar la placa de la estación a ver qué jived. Localicé rápidamente el opamp lm358 que conecta la salida del termopar, pero tengo que admitir que no puedo averiguar el circuito. Estoy más en el digital extremo de cosas, y tengo que admitir que no sé mi camino alrededor de opamps demasiado bueno. Terminé utilizando ensayo y error para conseguir una combinación de resistencias que la cosa funcione. Ver fotos.
El resultado final es que la plancha mide 104C en la temperatura ambiente. Esto es bueno, porque 100C es el más bajo que se puede ajustar la estación. Así que puede golpear el extremo inferior del rango seguro. Además, la función de suspensión automática (más en eso más tarde) comienza el hierro hasta 100 C. Así va apagar completamente el desoldador. Malas noticias, es el hierro todavía consigue trabajo temp a sólo 120C. Así que no son tantos pasos como uno puede, aquí. Pero eso está bien conmigo. 15-20 pasos es un montón lo suficiente como para desoldar el trabajo, en mi estimación. Supongo que si me cambié a Farenheit, tendría 9/5 la resolución. :)
Función de dormir: sussed hacia fuera que el sensor en la plancha original tiene una salida de colector abierto. La entrada a la estación se levantó a 5V lógica alta. Cuando la plancha se coloca cerca de un objeto grande de hierro, el sensor tira baja. Cuando el sensor es bajo para la duración del temporizador de sueño, el hierro se va a dormir. Pero me di cuenta de que la plancha vaya a dormir si el sensor sigue siendo alto para la duración del temporizador de sueño. En otras palabras, el sensor debe dispararse de vez en cuando para mantener despierto el hierro. Pensé colocar el gatillo en esta señal tiene perfecto sentido. Si no Oprima el gatillo para el interino, el arma irá a dormir.
