Paso 1: Elementos necesarios
En primer lugar, hice algunas pruebas de la bomba de vacío para ver si funcionaría. Por desgracia, mis pruebas indican que el diafragma de la bomba en la estación no mover suficiente aire para alimentar un desoldador. No podía borrar un plateado a través del orificio. Este hack habría sido mucho mejor si podría haber utilizado la bomba de aire existente.
5 minutos de googlear y me estaba viendo desmontaje de Dave un rinoceronte para la estación en el EEVblog. Dentro, había una gran bomba que parecía muy similar a las imágenes que recibí cuando googleando "12V bomba de vacío," sólo más grande. Ordené una bomba de vacío de 12V y una pistola de desoldar, y veía lo que veía. Como resulta, esta bomba es mucho mejor que la bomba de diafragma interno, pero todavía se carece en el poder - al menos cuando se ejecuta en 12V. Claro de la soldadura de puentes y vacío plateado a través de orificios, pero no siempre es suficientemente fuerte como para desoldar limpiamente a través de piezas de agujero. Ver la última página para información adicional.
1. desoldar parte pistola 88-552A, pistola desoldadora recambio para estación ZD-985. Esto me costó alrededor de $45,00. http://www.Amazon.com/88-552a-desoldering-Gun-ZD-...
2. 12VDC bomba de vacío. He visto estos en Ebay por tan solo 12.00. Que mina comprado en Amazon para el envío Prime 2 del día. http://www.Amazon.com/88-552a-desoldering-Gun-ZD-...
3 1 x 4.25 K resistor de smd 0805 o 1206 tamaño hará.
4. 2 x 10 K resistencia, 0805 o 1206 va a hacer.
5. 1 x 2A N canales Mosfet
6. 1 x 3904 transistor NPN de señal
7. 1 x resistencia de 1,5 K
8. 1 diodo de x flyback para el motor. Usé un pequeño diodo de señal 914.
9. 1 x condensador electrolítico de 270uF 25V, o más grande.

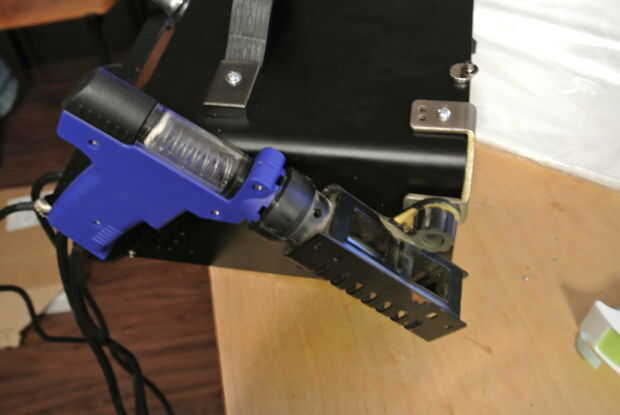

Tenía un soporte de soldador de una estación de mayores que ya no utilizo. Y también necesitaba usar un poco de tubo de latón para hacer un codo de 90 grados para la manguera de aire. Es para piezas. Aparte de las dos primeras cosas en la lista, tuve todas las piezas ahí, ya.
En cuanto a herramientas, usé un taladro de mano, alicates, destornilladores phillips, cautín y una pistola de pegamento caliente.
