Paso 2: Las conexiones del conector
OK, lo primero que hice fue determinar cómo iba para tapar la cosa. Por suerte, el soldador en el 9020 tiene 6 pines enchufe, porque tiene un sensor de campo magnético interno en él. La clavija de la pistola de soldadura 88-552A es casi idéntica, tornillo conector DIN, pero con 7 conexiones. He buscado digikey y mouser para un enchufe de reemplazo, pero no tuvo mucha suerte. No se preocupe. Sólo me gustaría tener el enchufe de soldadura. Pensé que podría encontrar una manera de trabajar la pistola de soldar con las conexiones a solo 6.

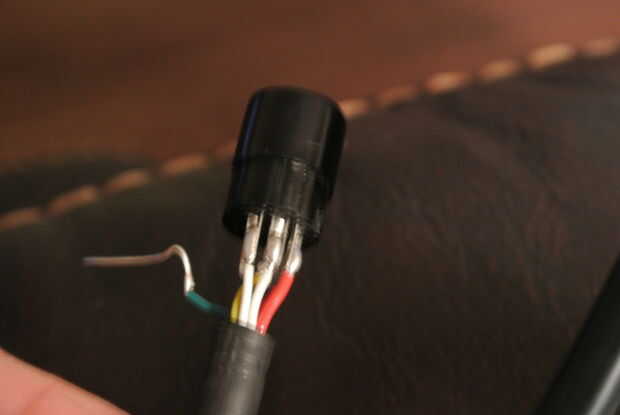

Si usted desenroscar los tornillos de cabeza phillips pequeño en el conector, puede tire hacia atrás y exponer a los terminales de soldadura en el enchufe. Esto, lo hice. A continuación, con un alcance y un DMM, pude suss las siguientes: soldador 6 patillas:
1. Red wire - elemento de calefacción
2. cable amarillo - elemento de calefacción
3. negro alambre - drenaje abierto de sensor de campo magnético de la salida; en el extremo de la estación este se conecta a una entrada digital levantada a 5V
4. verde alambre - Vss: tierra del sensor de campo magnético, negativo del termopar
5. blue wire - termopar positivo
Centro de 6. Cable blanco - conectado con punta metálica de la plancha para puesta a tierra de tierra
La pistola desoldadora fue un poco más complicada, porque no tengo la estación de energía en. Así que tuve que adivinar un poco más. Aparte mezclar inicialmente el termopar + y -, tengo todo correcto al primer intento! Desoldar los pines de arma 7
1. negro alambre - termopar positivo
2. blue wire - Vss/termopar negativo (ver ¿por mezclan los dos?)
3. Red wire - calentador
4. Red wire - elemento de calefacción
5. blanco wire - gatillo interruptor de contacto, sin interruptor de prensa para hacer
6. blanco wire - gatillo interruptor de contacto, sin interruptor de prensa para hacer
Centro de 7. Parte misteriosa. Quité la tapa y la busqué en Google el número de pieza. Resulta que es un sensor de vibración. Sin duda se utiliza para una función de suspensión automática.
La pistola desoldadora también tenía un cable de puesta a tierra conectado al escudo/conector sí mismo que está en continuidad con la punta. Si usted está contando, que es dos más cables en el desoldador vs pistola soldador. Después de la salida del sensor de vibración de abandono, que sigue siendo una conexión demasiado. Decidí soldar un extremo del interruptor de gatillo a Vss y el otro extremo conectar a la clavija 3, para que el gatillo se duplicaría como el sensor de sueño para el hierro. Y ahora simplemente desoldar los tapones y resoldered la clavija de 6 pines en el cable de la pistola de desoldar. El tornillo de piezas de terminación, cepa alivio eran prácticamente los mismos. No incluso cambiar, aunque necesitaba para presentar en la parte de plástico de 6 pines un poco para conseguir que se ajuste.
