Paso 2: Edificio de banco de batería.
Espera de los componentes principales llegar, comencé a trabajar en la construcción de los conectores de las pilas.
Razoné que cables de interconexión de la batería sería necesario, además de una desconexión para quitar el Banco desde el controlador de carga. Usé 2 que Anderson rápido desconecta y algunos trozos de alambre para hacer que la batería a la conexión del regulador. También he añadido un fusible por lo que si tuve un uy momento estallaría antes de las baterías hicieron.

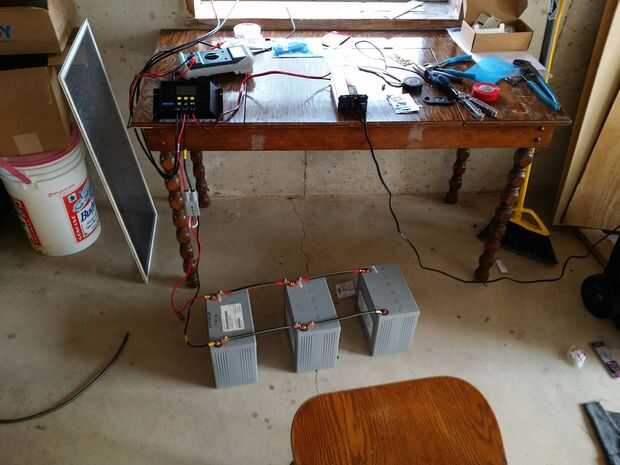

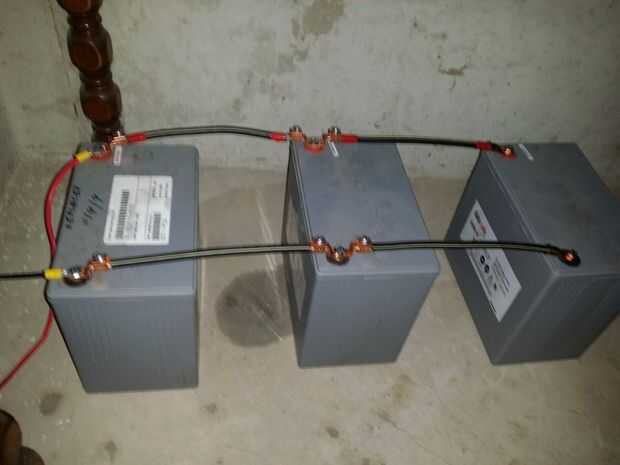

Las baterías están siendo conectadas en paralelo. Cada positivo se conectarán entre sí positiva mediante hilos puente. Lo mismo ocurre con la pata negativa. La diferencia entre paralelo y serie. Capacidad de aumentos paralelos, mientras aumenta tensión de serie. Había conectáramos en serie tiene un banco de baterías de 36V y probablemente con algunas tostadas electrónica.
Para la determinación de cableado utilizando una pérdida aceptable 2% he utilizado la siguiente calculadora.
http://www.solar-Wind.co.uk/cable-Sizing-DC-cables...
Pude determinar el que una 3ft/1 metros sería seguro para 10Ga cable 30Amps.

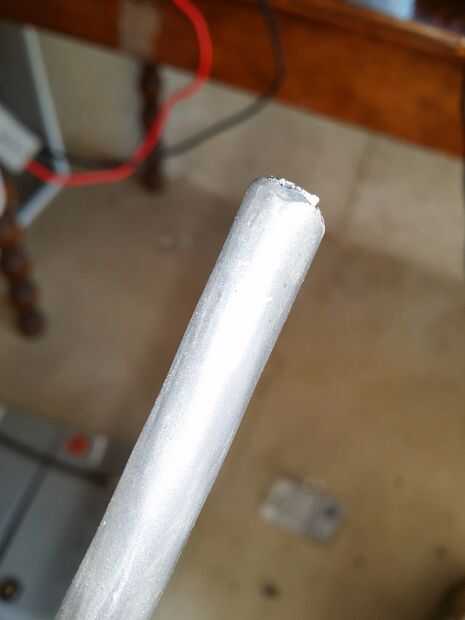

* EDITAR * si que utiliza cable de aluminio para interconexiones de batería en su propia configuración Asegúrese de utilizar un compuesto anti-oxidación o pueden suceder cosas malas. No en el tiempo, pero será corregir ese defecto tan pronto como sea posible. Sobre miré este detalle y pensé que cable de calibre 4 para tiradas de 1 ft sería bueno para más amperaje entonces yo siempre tiraría de este banco. Gracias a Vyger para señalar esto hacia fuera.
Esto es lo que me ocurrió con
- Medido y cortado 4 x 1ft secciones de 4 cable de calibre. El cable fue dejado sobre una instalación del servicio eléctrico.

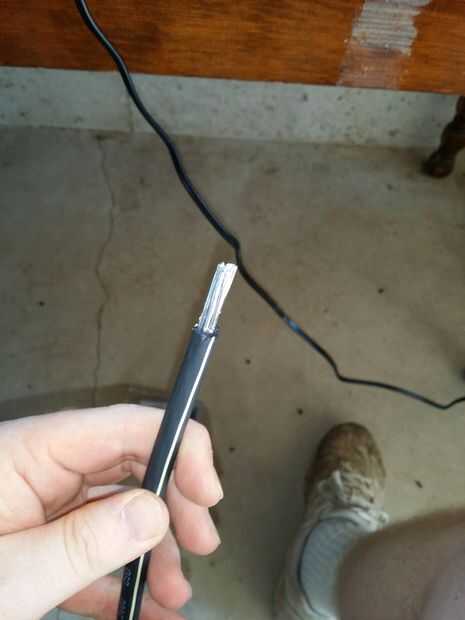

- Usando un cuchillo de bolsillo anotó el aislamiento sobre 3/4 de pulgada de la punta, entonces solía mis cortadores de alambre el aislamiento.
- 2 de las barras de distribución utiliza el extremo terminal de la abrazadera de tornillo sin embargo la ferretería tenía solamente 6 así que tuve que utilizar 2 terminales de anillo de soldadura/prensado

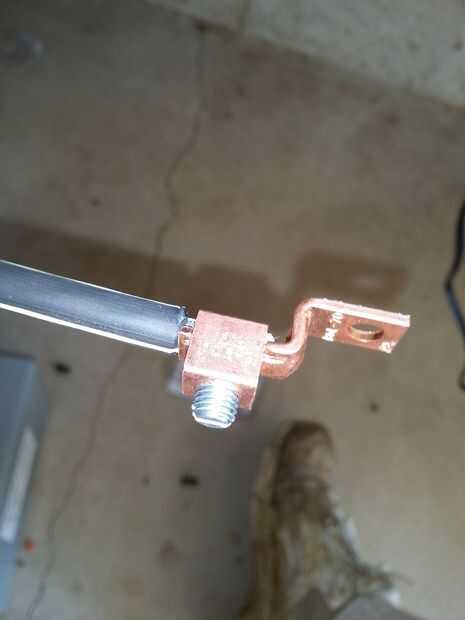

- Abrir el terminal de tornillo, inserte el cable y apriete hacia abajo con un par de plyers para sostener la terminal para las vueltas finales.

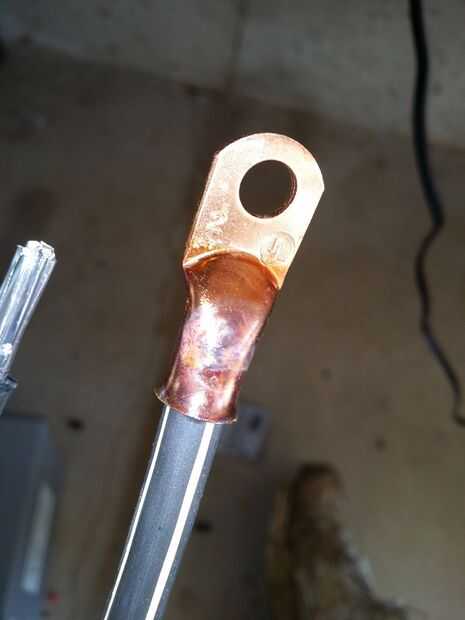

- Para la soldadura de los terminales de 2 anillo a, primero sujeta les en mi tornillo de metal.
- Luego utilizar un soplete de butano pequeña para calentar el cobre terminal y llena el pozo de soldadura fundida.
- Mientras se aplica calor al extremo terminal he precalentado el extremo del cable en la llama y suavemente introduce la terminal teniendo cuidado de no salpicar soldadura.
- Después de sus puentes una abrazadera doble color y el alambre terminal una abrazadera/lug con cinta aislante roja para indicar +
Permita que la terminal se enfríe antes de retirar el conector de la mordaza.
Este video es una variación de la técnica descrita arriba me hizo hace años para R/C conectores de bala. En lugar del pequeño conector bala es un gran anillo de terminal.
Ahora que se hizo los puentes de gran calibre es hora de hacer la conexión de pequeño calibre para el controlador de carga.
Éste es bastante simple. He seleccionado el conector de anderson que tenía las piezas más largas de cable. Luego he seleccionado otra que fue atado con alambre para que cuando se realiza la conexión que serían la línea + rojo a + rojo y - negro a - negro

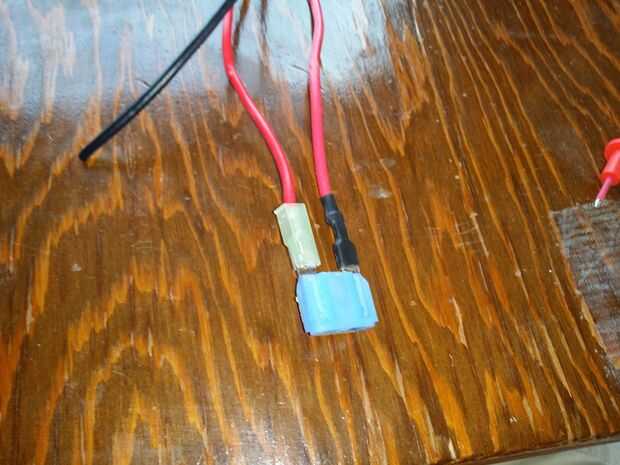

Como el alambre ya tenía lámina conectores que caben un gran 60 Amp fusionan que tenía yo sólo coloqué en línea en el lado positivo. utiliza cinta aislante para asegurar que no inadvertidamente un cortocircuito en el - lado. No utilice un fusible de cuchilla tipo automotor como usé el fusible de la lámina industrial. El calor generado puede derretir cualquier encogimiento de calor y provocar un cortocircuito si no es en un portafusible apropiado.
La parte negra no era tan larga como el rojo debido a la adición de un fusible para que doblada en otra longitud de cable usando un conector de tope 10 calibre. Entonces acabó con el plomo por prensar un anillo 10 calibrador terminal en los extremos libres.
Lo que pasa en el controlador de carga sólo tiene 1/4" aislamiento quitó con giro en el extremo libre para evitar que se deshilache mientras que se inserta.
Si usted no sabe cómo para rizar un cable conector o tira te sugiero mirar el video. No la posee y sólo ligar como licencia bajo creative commons.
