Sistema de energía solar con los componentes de un ciclo de arriba. (8 / 9 paso)

Paso 8: Montaje Final

Bueno este ha sido un instructable mucho pero gracias por teniendo conmigo.

Ahora que los paneles están montados en el bastidor es tiempo para llevar a cabo para el polo y acabado enganchando todo.

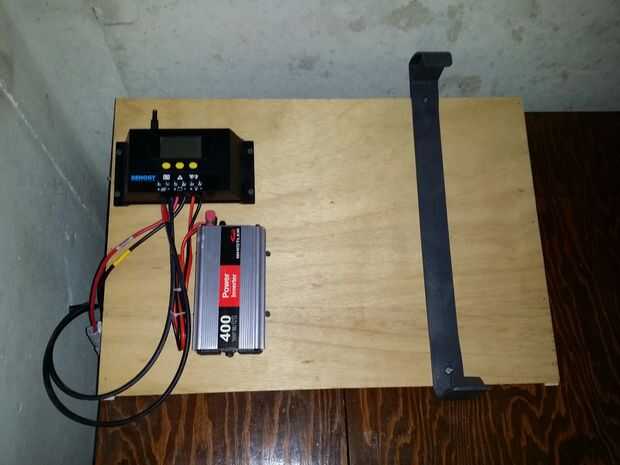

  1. Primero montar el controlador de carga a un soporte de madera librito que encontré en un contenedor de basura. Con panel de yeso tornillos de 1"

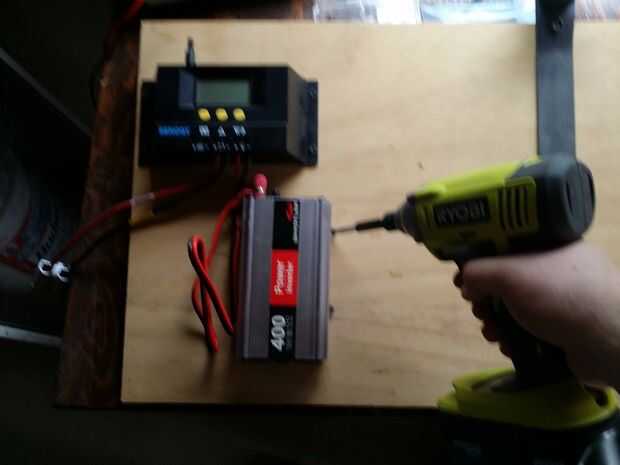

  2. Luego montado el inversor introduciendo el tornillo de cabezas en las aletas laterales de su chasis 2 en los lados largos con 1 de los extremos no sólo para mantener seguros ya que hay no hay agujeros de montaje.

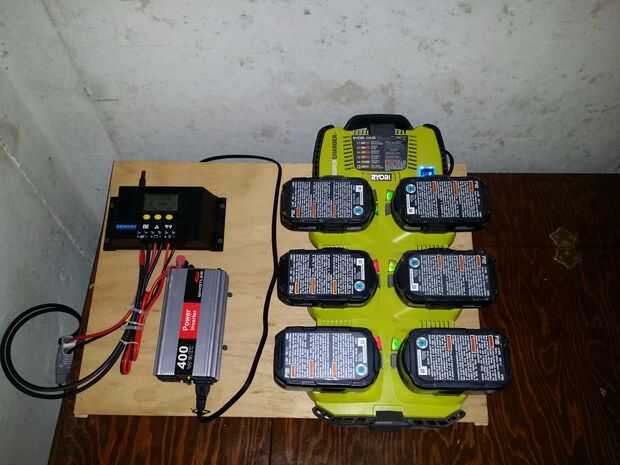

  3. Entonces pienso montar el soporte para mi cargador de batería de la herramienta en su lugar.
  4. Finalizar las conexiones trabajando de derecha a izquierda. Inversor, batería, paneles no conectan en este momento el Banco de baterías.

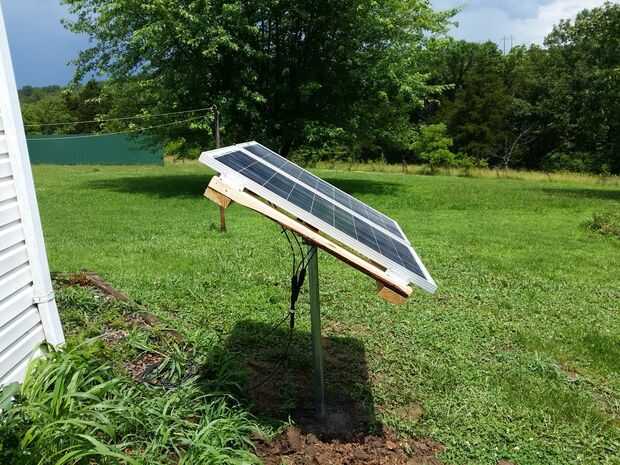

  5. Realicé la rejilla PV montada al poste con el soporte tan cerca vertical como podía conseguirlo.

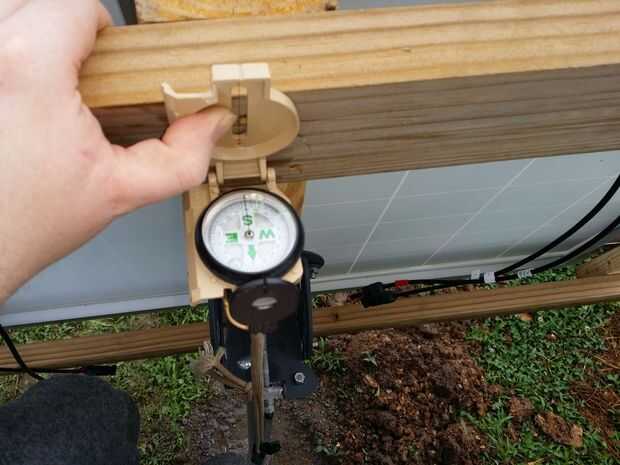

  6. Luego usé mi brújula para apuntar el rack en 180 grados sur.

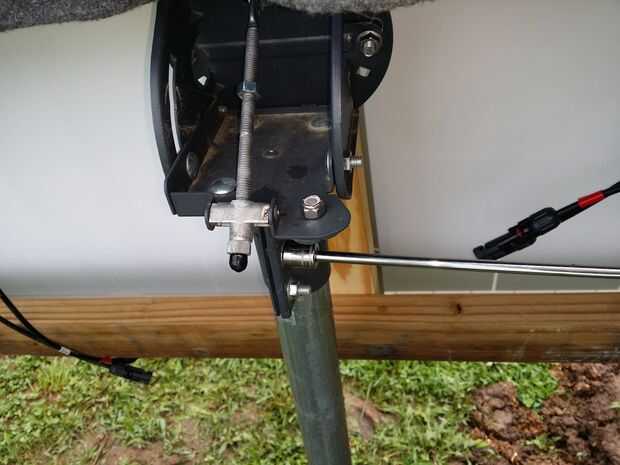

  7. Con una llave aprieta la abrazadera de montaje.

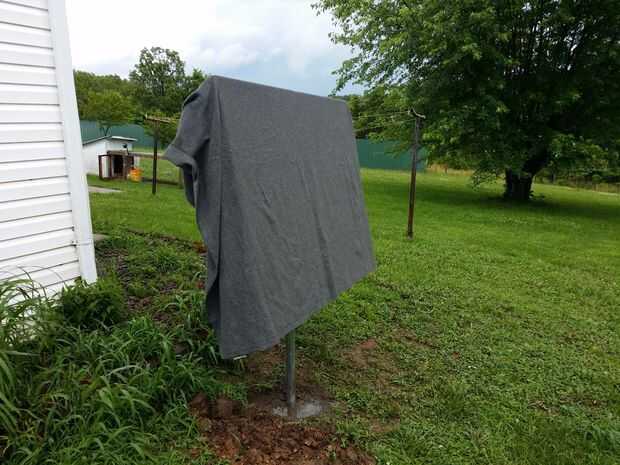

  8. Cubre la rejilla con una manta para que no genera ninguna electricidad.

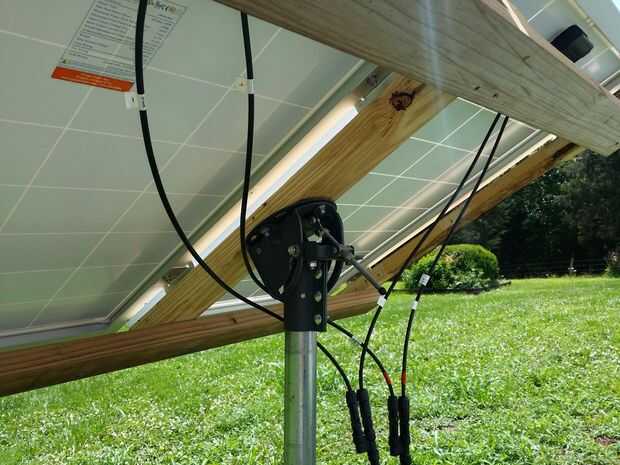

  9. Conectar los paneles PV en los cables Y empalmes de combinador y fusible, del mismo modo como el Banco de prueba de las instrucciones.

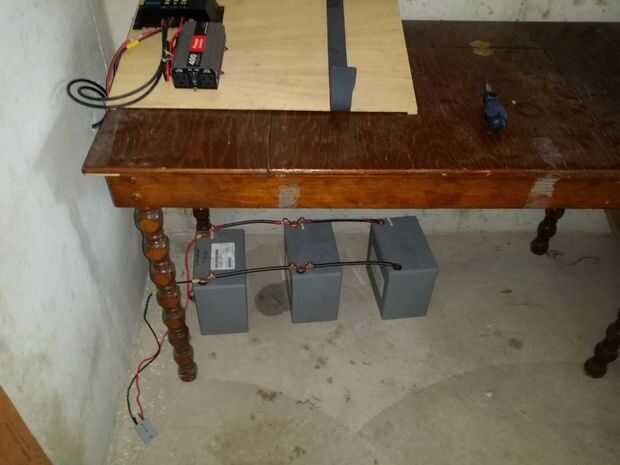

  10. Conectar el Banco de la batería Desconecte las baterías de almacenamiento.
  11. Descubrir los paneles.
  12. Ajuste el ángulo del panel según la época del año.
  13. Asegure el ajuste del ángulo.
  14. Zip empate los cables para el polo,
  15. Inyectar un poco de masilla en el agujero para sellarlo.
  16. Verifique las lecturas para asegurar el voltaje de los paneles, batería y carga.
  17. Verificar el amperaje que circula en la batería de almacenaje.
  18. Verificar el amperaje que fluye para el inversor.
  19. Cargar las pilas para construir todo esto.
  20. Disfrutar de la bebida de su elección mientras pones tus herramientas lejos sabiendo que estás ahora cosechar energía limpia y que tus proyectos ahora será mucho mejor para él.
