Sistema de alimentación de soldadura (6 / 6 paso)

Paso 6: Mango y Apéndice

Mango es más difícil y crítica parte de esta compilación. Como soldadura viaja a través de él, sólo podrá pasar de un diámetro más pequeño a más grande o tiene que haber una transición de forma cónica para evitar atascos. En la situación ideal sería constante diámetro de 0,6 mm para soldar alambre de 0,5 mm.

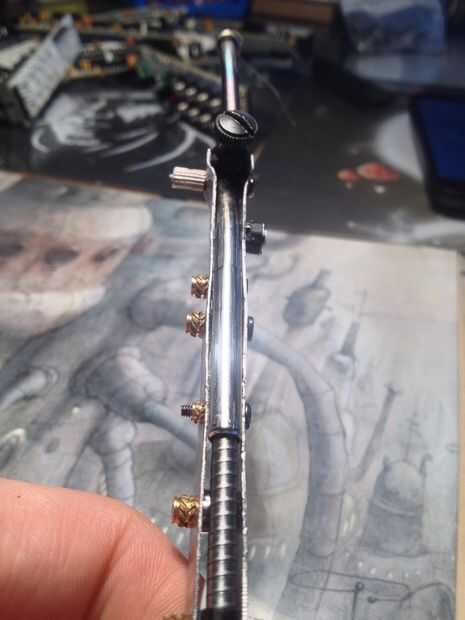

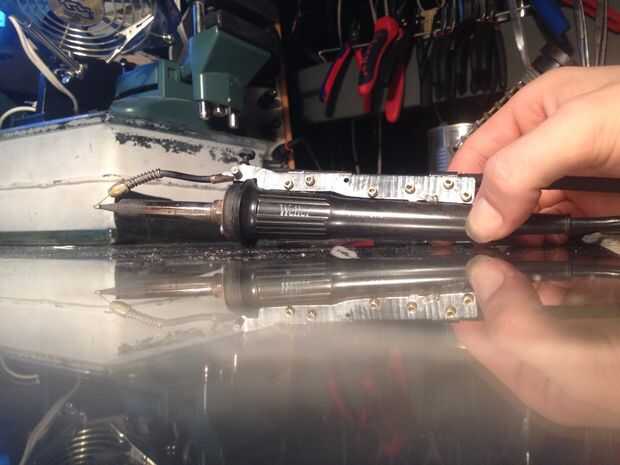

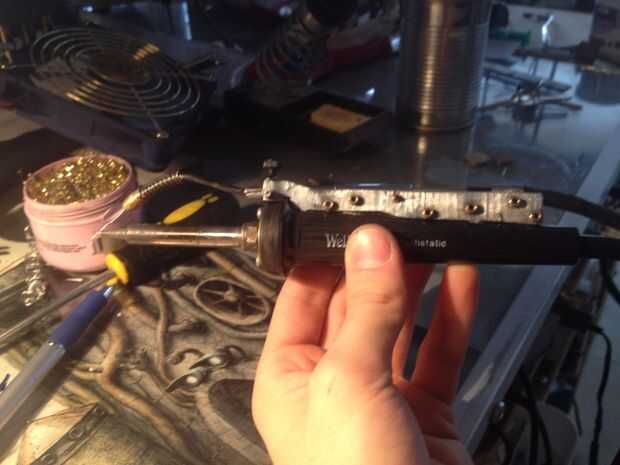

Mango está hecho de dos placas metálicas atornilladas. I Q & D diseñado en CAD, impreso, pegado en la chapa desde CD-ROM y molido alrededor. Puede descargar pdf con fichas diseñadas para la manija WECP-20.

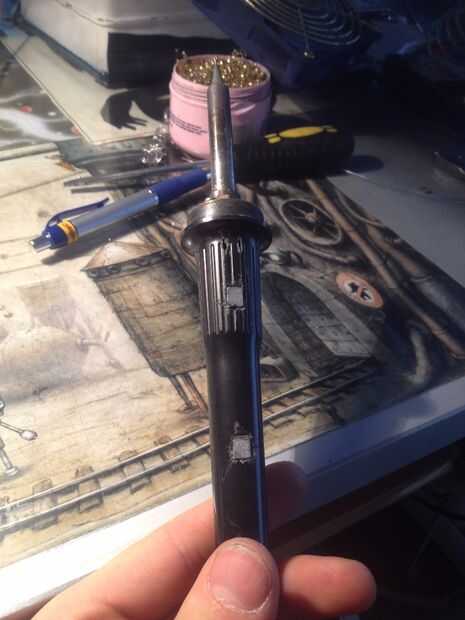

Hojas de metal consiguieron dos imanes pegados entre con la polaridad correspondiente a imanes de mango de hierro.

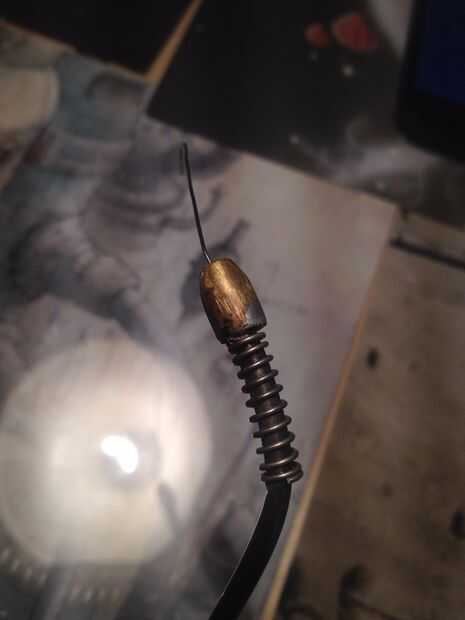

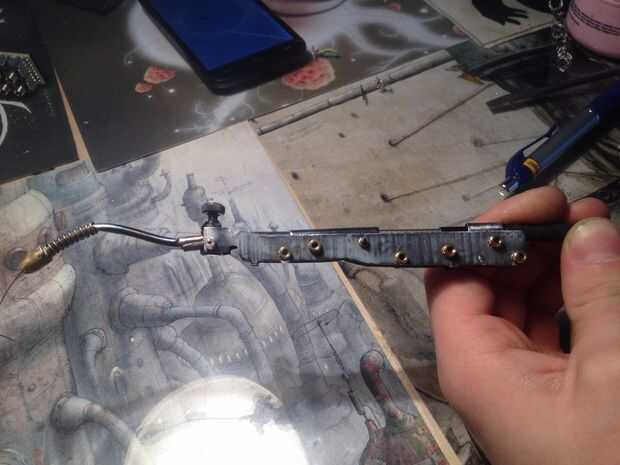

Punta es la peor parte, después de la lucha por encontrar el material adecuado para ello: tubo del metal con el interior de los 0.6m m > 4mm de diámetro exterior y 10cm de largo. Me has entregado y eligió no ideal solución telescópica anthena segmento con tubo de teflón interior. Tiene sus límites, es suave por lo que se dobla fácilmente y rápidamente disminuye precisión de soldadura de extrusión.

Con punta presente es ideal para el cableado y grandes articulaciones de pcb. Si tienes una idea de mejora de la punta, no seas tímido!
