Sistema de alimentación de soldadura (4 / 6 paso)

Paso 4: V 2.0 circuitos

Idea es controlar la velocidad del motor y tiempo de alimentación para lograr la cantidad exacta de soldadura a ser sacado después de la prensa de un disparador. Hojas mismo juntas mira como puede hacer pequeñas almohadillas con un solo clic y más grandes con más.

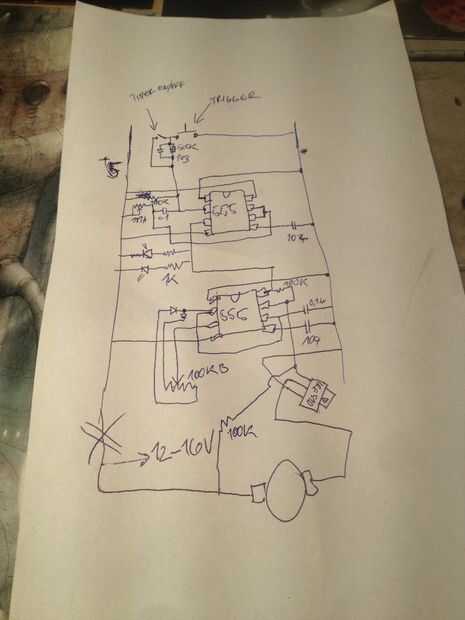

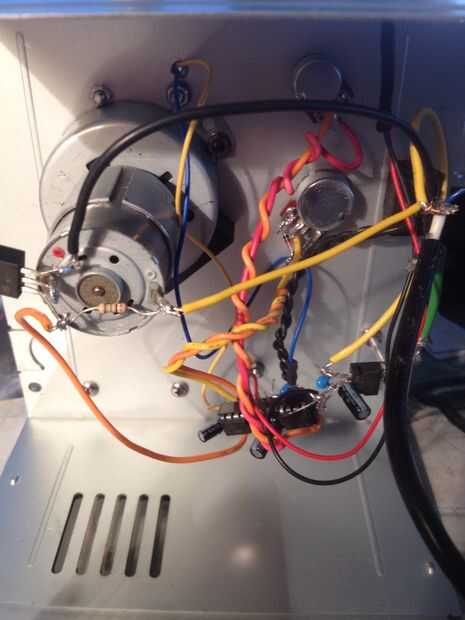

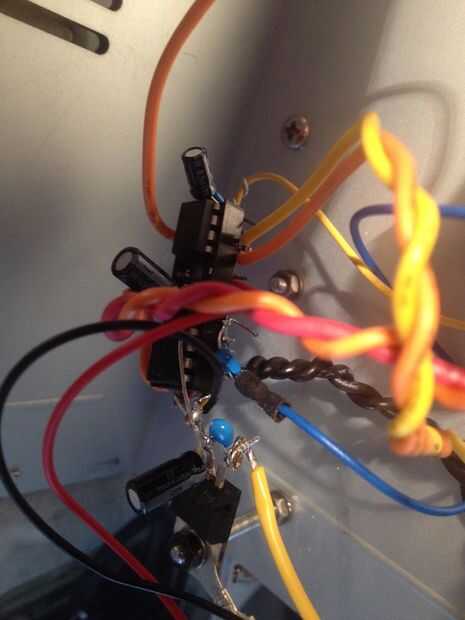

Circuito no está en la PCB, es realmente sucio ratnest P2P. Por esta razón no me molesté con el águila. Es solo protoboard -> papel -> abominación.

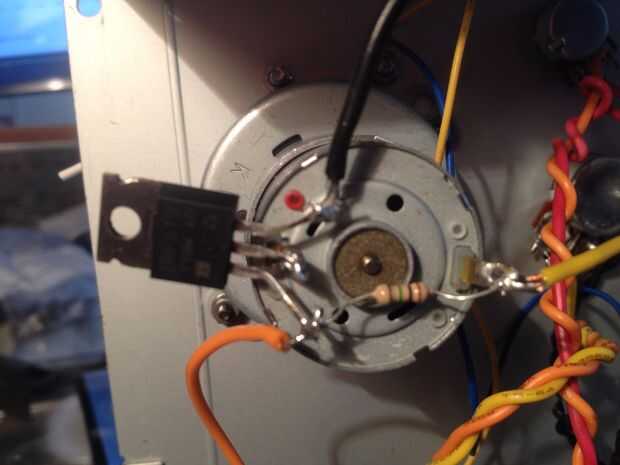

Aquí pongo LM7805 que no es en el esquema para ejecutar 555s así que más tarde pude energía de cualquier cosa entre 7-20V (supongo 20V es el límite del motor). También monoestable 555s-hora es sensibles a la tensión.
No es el circuito más estable en el mundo, PIC sería una solución mejor, porque me di cuenta que la función inversa sería buena (después de cada uno que lo alimentan retraiga soldadura de punta)
