por un lado quería un banco de alimentación, pero no quería pagar $40 dólares en el shack de radio uno.

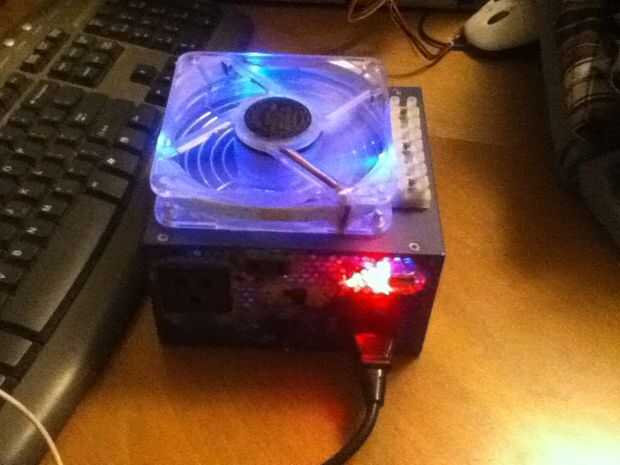

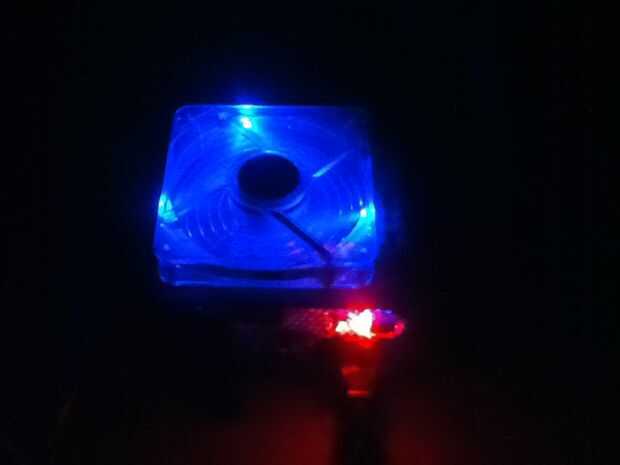

en segundo lugar estaba enfermo de tener muchos cargadores que tenía que llevar conmigo en todas partes fui por más de 24 horas, viajes, vacaciones, visitas familiares, etc. por lo que decidí construirlas en uno y al lograr los dos extremos he creado una maravillosa luz nocturna así!
\this invalidará su garantía y posiblemente dañar a usted o su electrónica - no tomar ninguna responsabilidad por sus acciones o el uso de mi información.
Este cargador funciona muy bien y lo he usado durante dos meses recto hasta ahora!
he usado

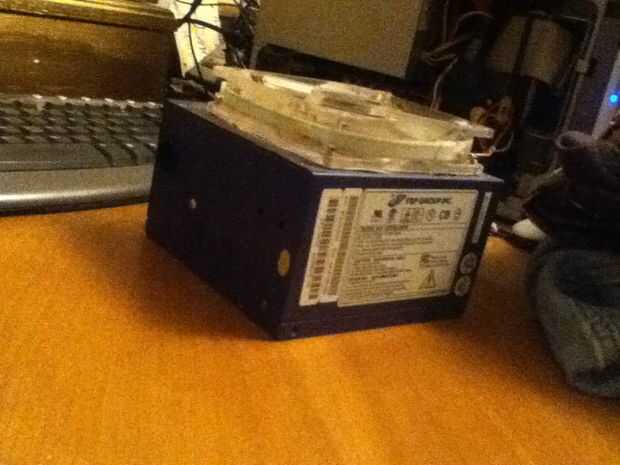

1 x PSU (fuente de alimentación de PC) watted en lo que quieras
Terminales 1 x 3
Terminales 1 x 2
1 terminales de potencia europea (radioshack) x
1 x cargador de coche USB doble (Asegúrese de que usted conseguir uno que se carga el teléfono y el ipod - algunos no!) (usted podría alternativamente usar un hub USB pero alambre a 5V DC en lugar de 12V DC
Cola caliente en misc y soldadura
2 x LEDs rojos
Asegúrese de que la soldadura y el pegamento caliente todas las conexiones de fuerza y mantener las conexiones de tocar cuando el cargador se mueve

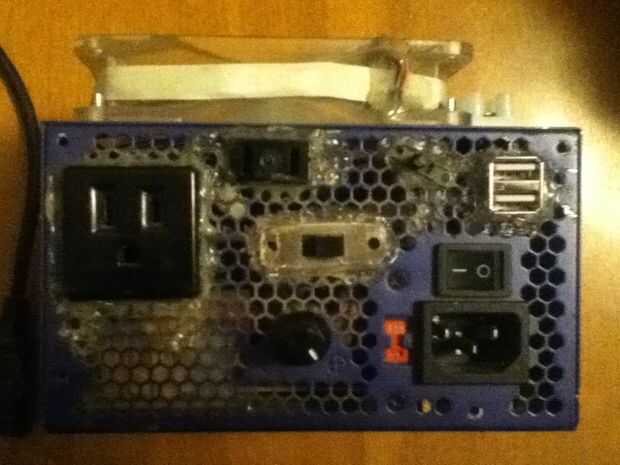

las dos salidas se conectan a la CA 120V de entrada con un interruptor en el medio pero recuerdan que si el cargador está enchufado en la CA 220V entonces las salidas de ambos será 220V también!

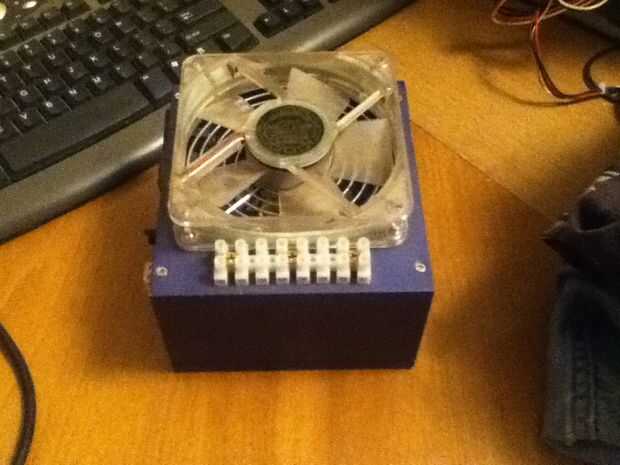

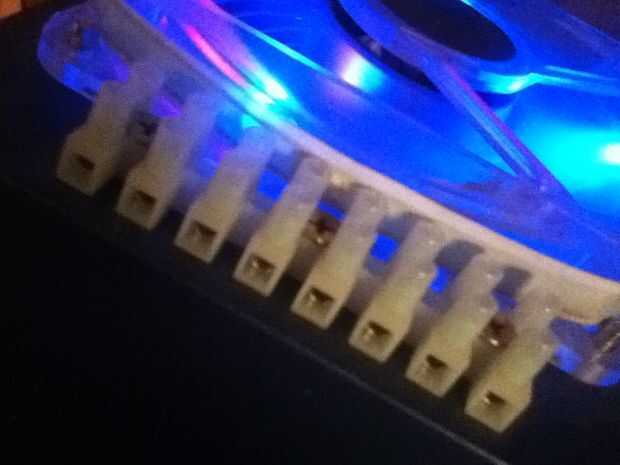

Los terminales para la fuente de alimentación del Banco sólo están conectados a los cables de diferentes colores.
los puertos USB son de desmontaje de un cargador de coche y cableado en la C.C. de 12V (misma tensión como un sistema de alimentación de coches) pero también puede usar un hub USB usar con el PC pero conectarlo a 5V DC en su lugar ya que es lo que funciona, pero asegúrese de que el cargador cargará tu teléfono o ipod lo que piensa en cobrar. (Asegúrese de que usted utiliza un hub o chargeer y no conecte la línea de 5V directamente a un puerto USB normal que han salvado o usted puede dañar su electrónica de corriente demasiado aunque es en la tensión correcta.
los LEDs están conectados a los cables morados y gris y la tierra.
una cosa pensé de hacerlo pero no agrega una toma del encendedor 12V DC para cargadores de coche - voy a añadir en otro, pero usted puede considerar para el suyo si usted piensa que usted utilizaría!
Códigos de color de fuente (usted puede encontrar estos en línea o a veces en el lado con las especificaciones de su adaptador de red)
Amarillo = + 12 v DC
Rojo = + 5V DC
Naranja = + 3, 3V DC
Negro = - DC tierra
Azul = - 5V DC
Blanco = - 12V DC
Gris = + 5V DC para LED indicador sólo
Púrpura = + 5V DC para LED indicador sólo
Marrón = carga de potencia - conectar a Orange si está presente (si está presente se debe conectarse a orange para fuente de alimentación funcionar)
Verde = interruptor de encendido - debe estar en corto circuito (conectado) con negro para fuente de alimentación funcionar. utilizar esto para una vuelta en el interruptor si lo desea uno.
Creo que eso es todo - si usted tiene preguntas por favor comenten pero nada negativo por favor!
