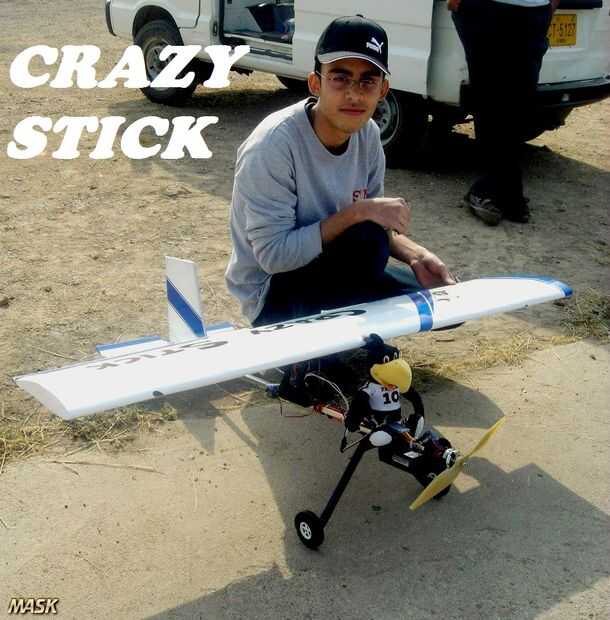

Este es mi cero frist construido control remoto avión accionado por un motor eléctrico. En este instructable en que i am va a mostrar cómo rayar construido un aeroplano del rc en un presupuesto limitado.
El objetivo básico es utilizar localmente los materiales disponibles y para mantener el diseño tan simple como sea posible.
Si esta construido no olvides votar mi proyecto a " Cosas que operan''
CONCEPTO DE DISEÑO:
Como el nombre del avión que palo loco, el plano está basado alrededor de un tubo cuadrado de aluminio simple, parejas todos los equipos de ala, cola y todo el equipo de radio y propulsión.
Diseño de ala alta es seleccionado por su capacidad de vuelo estable. La razón para usar una barra cuadrada de aluminio hueco es evitar hacer el fuselaje y para reducir el diseño aluminio y complejidad tienen un conocido capablity de ser dúctil por lo que si un accidente occours i no termina de perder la base entera del avión.
todos los componentes del avión incluyendo ala, soporte de ala, montaje motor, cola horizontal y vertical y el posterior y tren de aterrizaje delantero.
La construcción se basó en localmente disponible Simbol capas madera hojas (3 mm) y los palitos de abalorios.
EQUIPO UTILIZADO:
La construcción se basó en
localmente disponible Simbol capas de hojas de madera (3 mm) y los palitos de abalorios.
ESPECIFICACIONES DE DISEÑO BÁSICO:
- Tipo: Ala alta.
- Propulsión: Eléctrica.
- Tren de aterrizaje tipo: punto de arrastre de cola.
- Tipo de superficie de sustentación del ala principal: fondo plano modificado (Clark Y)
- Peso total: 1.5 kg
- Longitud de fuselaje: 40 pulgadas
- Palmo de ala:: 48 pulgadas
- Acorde ala: 12 pulgadas.
- Anchura del Estabilizador Horizontal: 18 pulgadas
- Anchura del estabilizador vertical: parte inferior de 12 pulgadas.

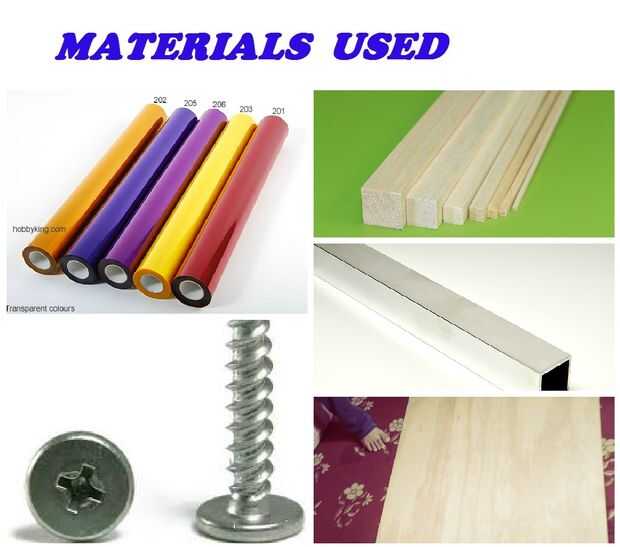

LISTA DE LOS MATERIALES UTILIZADOS:
- Hojas de madera contrachapada de Simbol (3mm).
- Tubo cuadrado de aluminio (12 mm).
- SS corte tornillos (1 pulgadas)

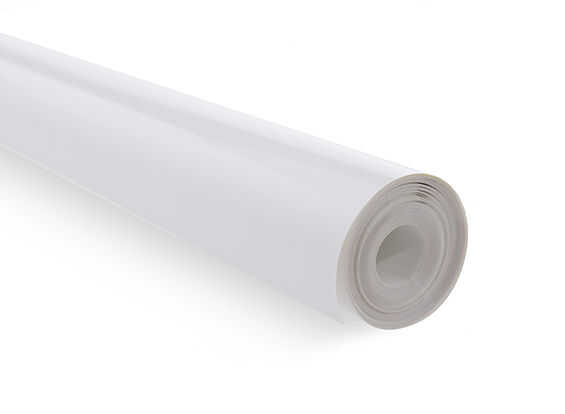

- Hobbyking cubierta flims
- etiqueta engomada color tiras.

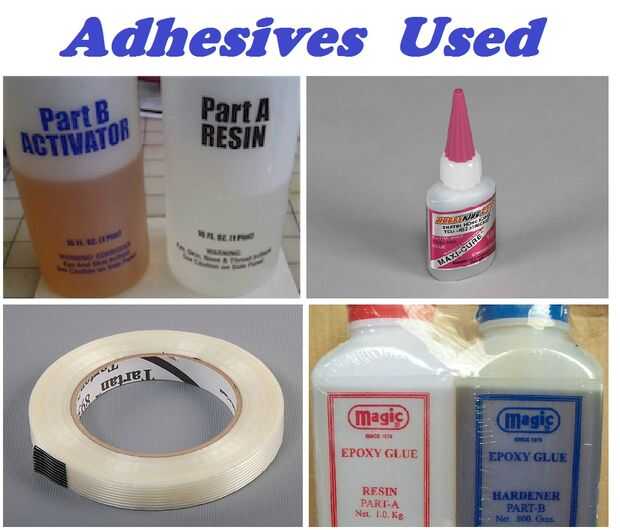

LISTA DE LOS ADHESIVOS UTILIZADOS:
- Dos partes de epoxy.
- Elfy.
- Epox claro mágico.
- Cinta de fibra.
LISTA DE LAS HERRAMIENTAS UTILIZADAS:
- Sierra de mano.
- Máquina de perforación.
- Brocas (varios tamaños).
- Grinder metal.
- Sierra caladora eléctrica de mano.
- Plancha de calentamiento.
- Conductores del tornillo.
- Llaves de Allen.

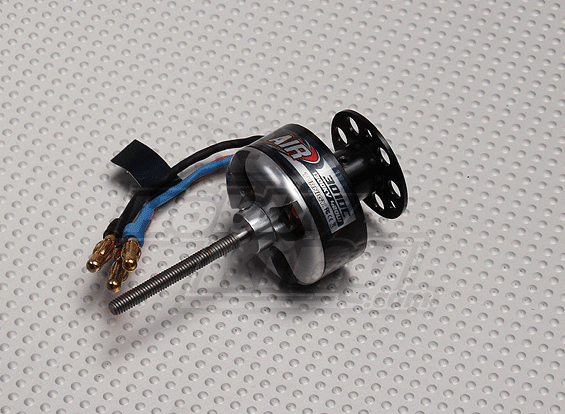

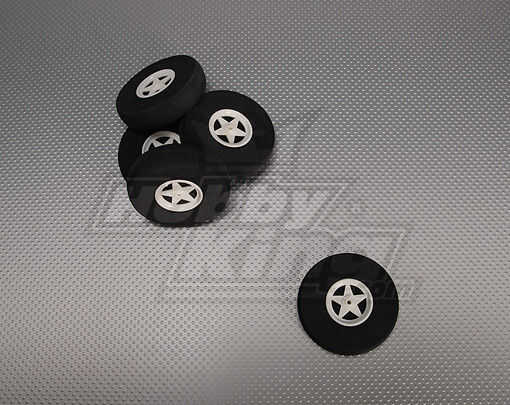

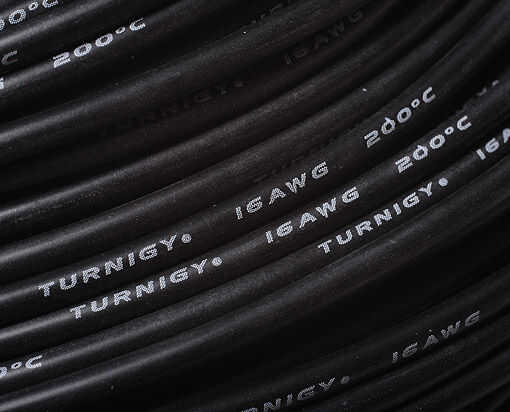

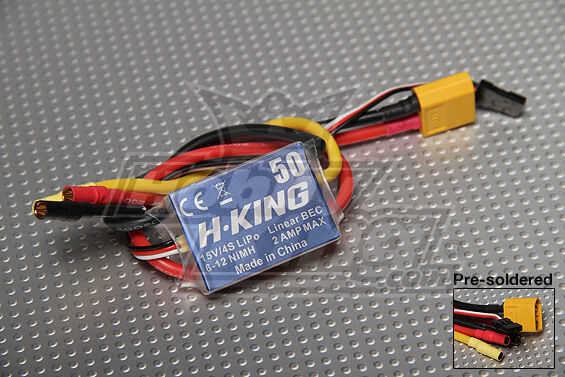

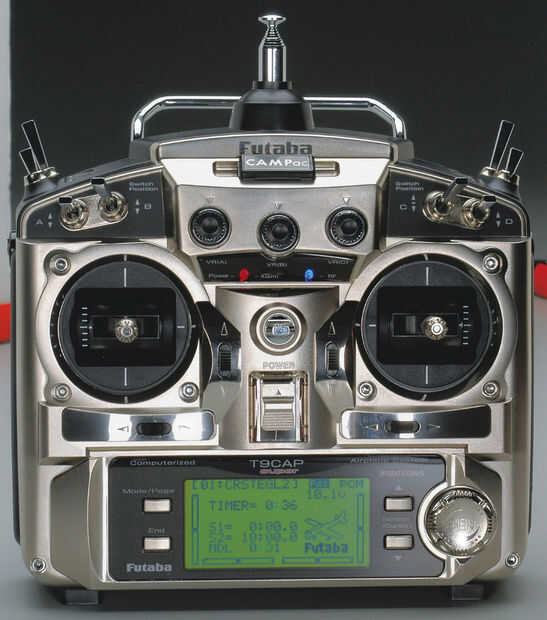

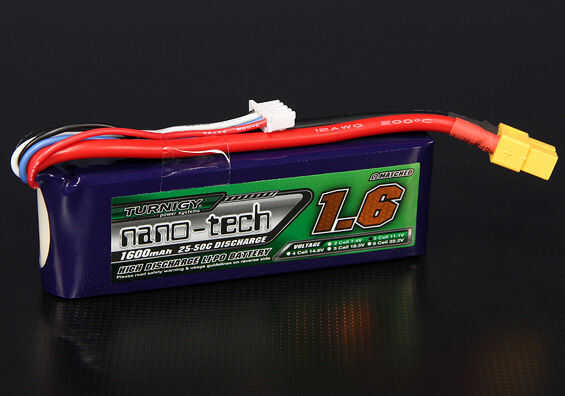

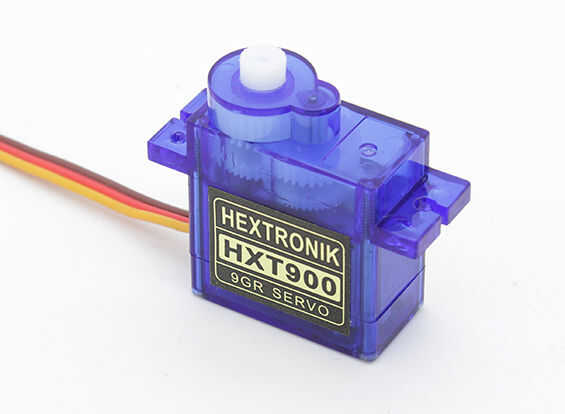

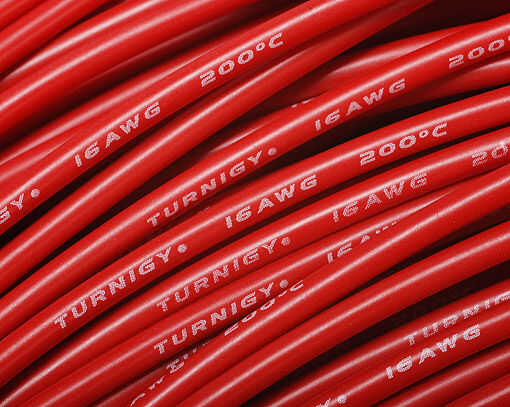

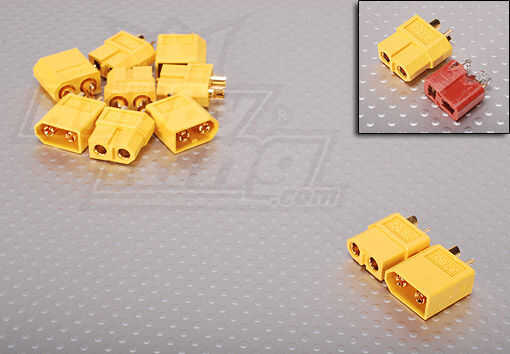

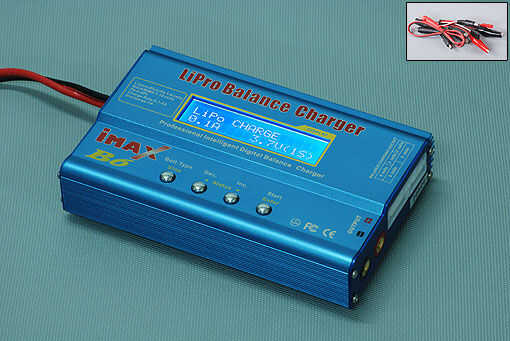

LISTA DE LOS EQUIPOS UTILIZADOS:

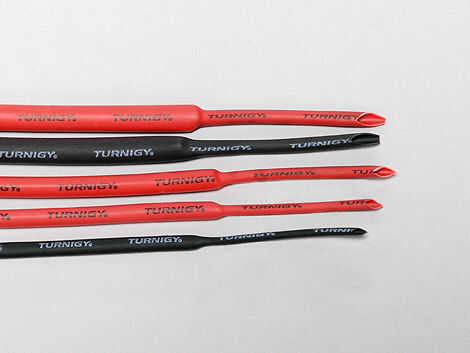

Tubo del encogimiento del calor de turnigy 14mm negro (1mtr)
