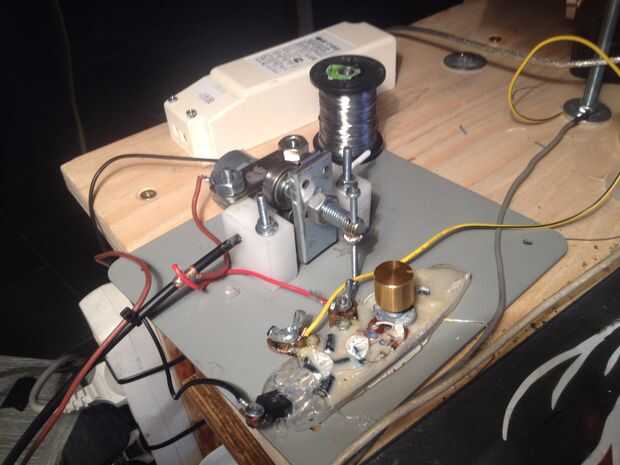

Paso 2: V1.0 cómo funciona y cómo se puede construir
Hay algunos aspectos críticos, que tienes que hacer bien.
Esfuerzo de torsión del motor es suficiente, pero es sólo con voltajes más altos (6-16V), por lo que es velocidad de la alimentación entonces.
Al principio funciona con simple LM317 1.2-14V DIY fuente 1A, pero:
Si quieres alimentación soldadura pulsando el gatillo, no moviendo la mano, usted tendrá que añadir PWM.
He usado este circuito de chicos http://www.dprg.org/tutorials/2005-11a/
Sólo con IRF510, porque es más barato y original FET es excesiva.
Ahora funciona de 16V portátil alimentación suministro de bruja es suficiente para mover el motor con buen torque y bajas revoluciones.
Este es el motor de 12v, pero no funciona continuamente en 16V y va tibia...
16V es bueno incluso para bruja 555 tiene su tensión máxima de 18V.

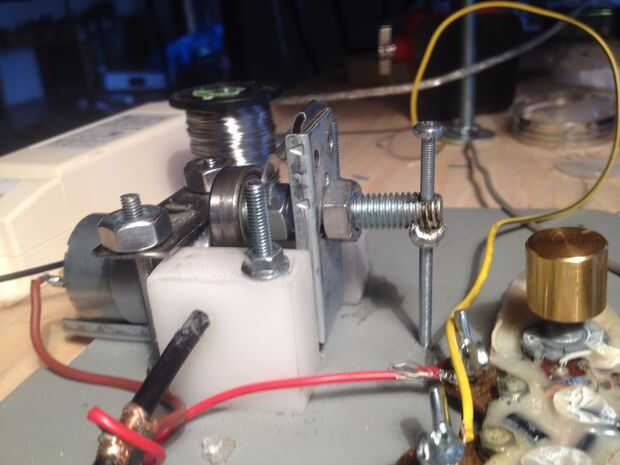

En el lado, cuando el alambre está saliendo engranajes quieres tener bowden tubería tan cerca como sea posible, tan soldadura no curl y hacerle enojado.

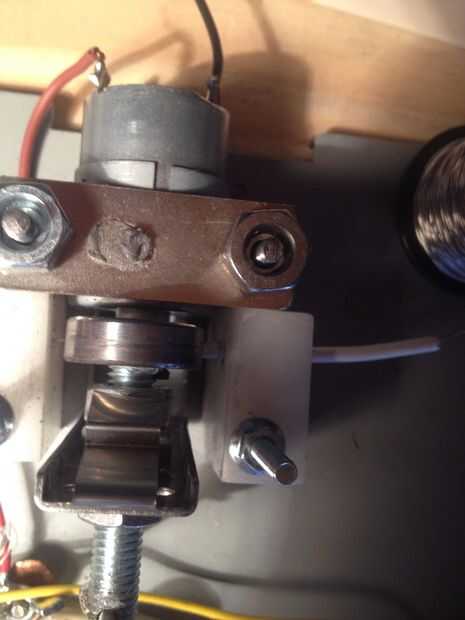

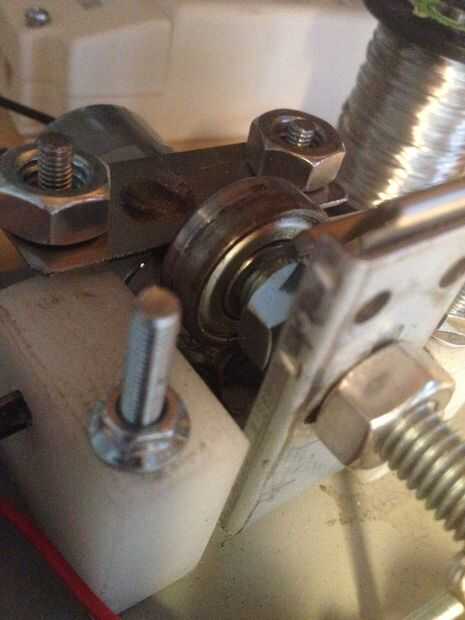

Presión del cojinete debe ajustarse precisamente, así que los cojinetes del motor pueden girar libremente y habrá suficiente presión para mover la soldadura.

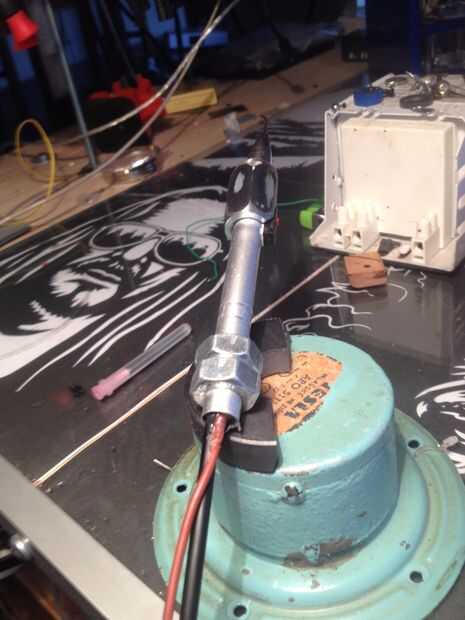

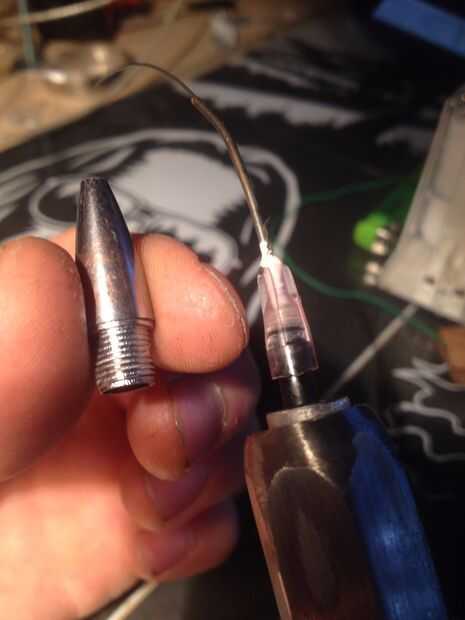

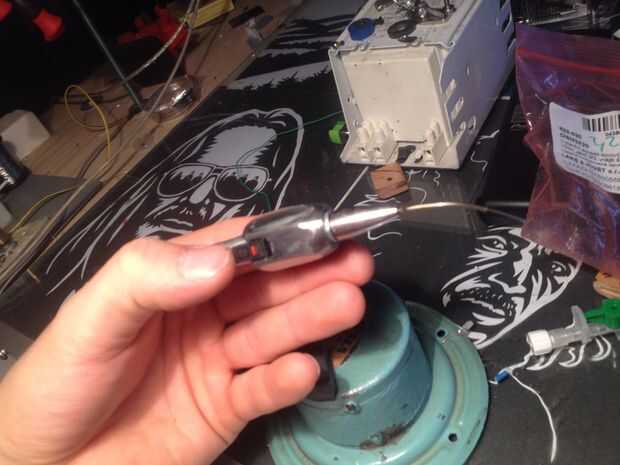

En la punta de la pluma de extrusora que encontré una forma sencilla para tránsito de mayor diámetro bowden la tubería a la aguja, para que mientras que usted quiere hacer un primer avance, que tenga que desmontar punta y guía de la soldadura en la aguja manualmente.
Ahora por favor mira las descripciones de imagen y:
Paso 1: mira a tu alrededor y pensar lo que está cerca de su aplicación.
Paso 2: reunir esas cosas en un solo lugar
Paso 3: Proceder hasta que usted piensa, es completo
Paso4: Tomar su sierra y taladro y mod esos objetos en el cuadro de las piezas del dispositivo deseado
Step5: Montar el dispositivo
Step6: Fuerte maldición por qué no funciona correctamente
STEP7: Depurarlo, aprender algo.
Lo uso todos los días, hormiga hace PCB soldadura alrededor del 20% más efectivos, tomó cerca de 5 horas para construirlo.
