Paso 3: Digital a analógico convertidor, amplificador, auriculares y batería
Ahora, vamos a abordar el digital al convertidor análogo (DAC), el amplificador, la salida de auriculares y la batería. Éstos están todos conectados, así que creo que su mejor a verlos todos juntos. Para entender cómo funciona, debemos mirar lo que está haciendo el código. A una frecuencia de 8000Hz, Arduino, basado en los botones que fueron presionados, toma un número entre 0 y 255, ambos inclusive y convierte a un número binario de 8 dígitos (p. ej. 182 = 10110110). Este número binario obtiene salida en 5V = 1 y 0V = 0, a los pines digitales 0-7. El DAC efectivamente resume las lecturas y establece la tensión de salida entre 0 y 5V, proporcional a 0-255. Nosotros le llamamos el "medio" voltaje 127, correspondientes a la salida de 2,5 V, que permite la fluctuación positiva y negativa. Ahora cada 1/8000 de segundo, el Arduino cambia este voltaje y este cambio de voltaje se pasa a través de paso bajo y filtros de paso alto (condensadores) para filtrar hacia fuera ruido. Por último, la forma de onda es amplificada y convertida en las vibraciones que se escuchan en las almohadillas.
Para esta parte necesitarás:
-todas las resistencias de 20KOhm
-todas las resistencias de 10KOhm
-el resistor de 5K
-los 2 condensadores de 100nF
-el condensador de 220microF dos

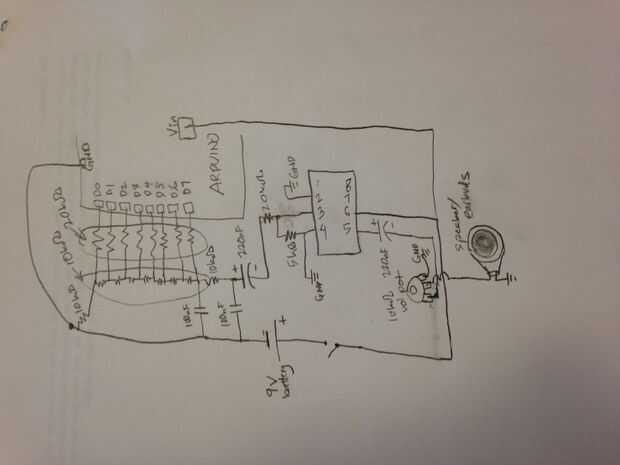

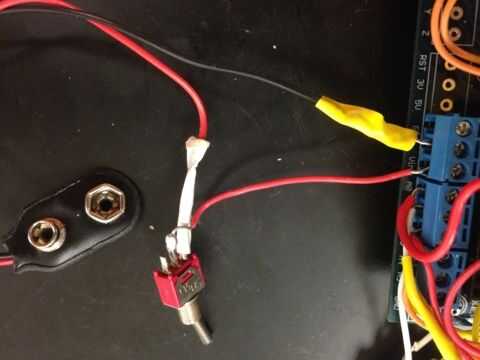

-la batería de 9V y sus conectores snap
-el amplificador
-el potenciómetro de 10KOhm
-un interruptor de
-auriculares o un altavoz

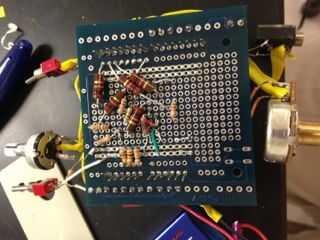

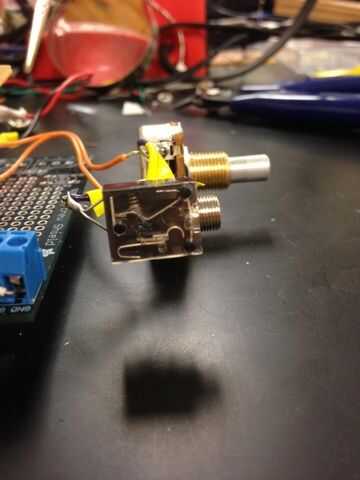

También he añadido un altavoz además de mis auriculares. Los auriculares en jack usaba tenían una conexión hacia fuera cuando no está enchufado, había conectado a un pequeño Altavoz, y alimenta el otro extremo del altavoz en tierra. Sin embargo, este "altavoz" no llega muy fuerte. Si usted planea instalar a un altavoz a tu caja, deberás usar un amplificador más grande y en ese caso, tenga cuidado de que no sople los auriculares.
Solución de problemas:
-Asegúrese de que sus condensadores son del tamaño correcto
-Asegúrese de que todas las resistencias son del tamaño correcto

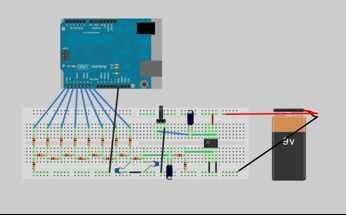

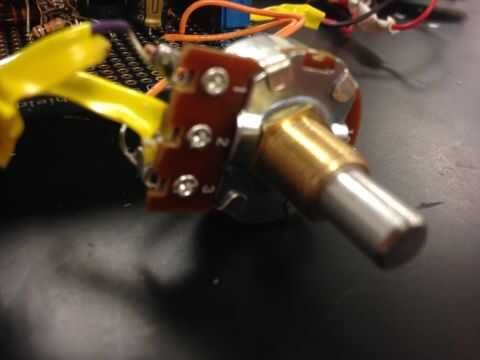

-Asegúrese de que el pote de volumen está fijado correctamente - high-end debe ir al pin 5 del amplificador, el centro debe ir a los auriculares y los bajos deben ir a tierra.
-Asegúrese que las espigas del amplificador están conectadas correctamente, pin 2 a tierra, la clavija 3 entre el divisor del voltaje de 20kOhms y 5kOhms, pin 4 a masa, pin 5 al condensador y perno de 6 a 9V.
