Sintetizador de la música de bucle

Este proyecto se basó en una instuctable por Amanda

Hassaei en el siguiente enlace:

Gracias por su conocimiento en este proyecto!

También nota que utilicé algunas fotos de su instuctable.

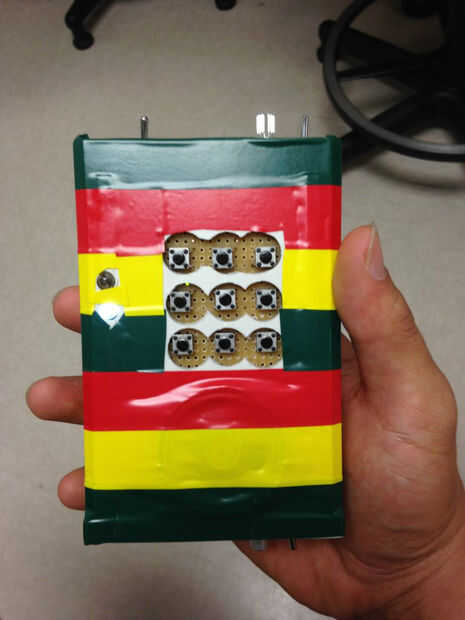

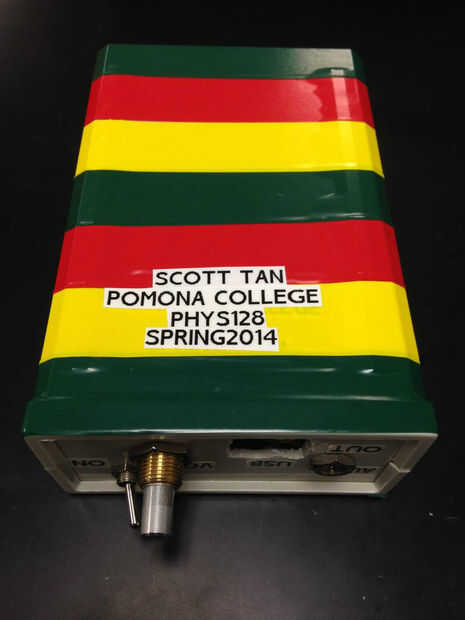

Esta caja de música le permite crear música con las teclas! Cada uno de nueve botones jugará un sonido almacenado, una nota, acorde, ritmo o cualquier otra cosa que usted puede pensar. También, en el tirón de un interruptor, puede grabar y reproducir loops. Así, usted podría también utilizar esto como un metrónomo, o una estación de lazos o lo que quieras! Una perilla controla el tempo del bucle, y ritmos se sincronizan con un LED que parpadea. La caja tiene dos modos: el modo normal y modo de grabación, indicado por LEDs de diferentes colores. También hay una perilla de volumen, interruptor on-off, interruptor de mute. La música es la salida a auriculares o un altavoz. Super cool, justo!

Aquí son las partes que necesita (lo que yo usé):

1. Arduino Uno

2. Aduino ProtoShield

3. la pequeña tarjeta de circuito impreso

4. 9 interruptores de botón - funcionará cualquier interruptor momentáneo.

5. 10KOhm potenciómetro de Control de Audio

6. 3 interruptores - cualquier pequeño interruptor que se desconecta y conecta dos extremos

7. 50KOhm potenciómetro lineal

8. 2 condensadores electrolíticos de 220microF 35V

9. 2 condensadores nF 100

10. 9 n914/4148 tipo diodos

11. 5 resistencias de 2KOhm

12. 10 resistencias de 10KOhm

13. 8 resistencias de 20KOhm

14. 4.7KOhm resistencia

15. resistor de 1KOhm

16. 5KOhm resistencia

17. 9V batería

18. conectores de presión 9V batería

19. ámbar Super brillante LED

20. blanco Super brillante LED

21. 1/8" estéreo en línea Jack de Audio

22. LM386 Amplificador de energía Audio de baja tensión

23. 8 pines zócalo 276-1995

24. ponente

25. auriculares

Otras cosas que encontrarás útil:

Alambre

De la soldadura

Taladro

Caja de plástico (o cualquier caja para sostener todas las cosas)

Cinta aislante

Ohm-metro

Cortadores de alambre

Etiqueta Maeker
