Simplificado motor cortado (3 / 6 paso)

Paso 3: Imprimir y cortar algunas piezas de la prueba

Luego viene la parte más emocionante, creando las partes con el lasercutter 2D y 3D.

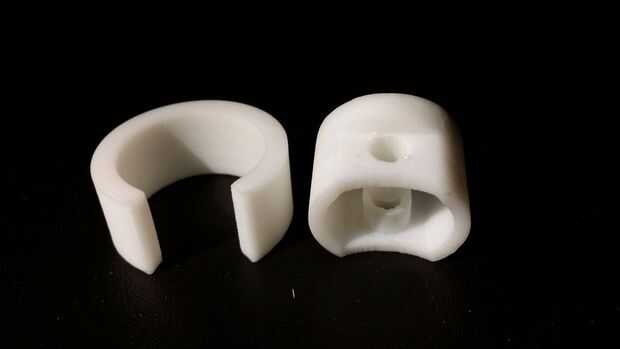

Primero hice una prueba de cilindro y el pistón para comprobar si se debe mover suavemente en uno al otro. La desventaja de la impresión 3D son los corrugaciones. Asombrosamente bastante que esto no resultó para ser un problema si la instalación no es demasiado apretada. Aunque depende mucho del tipo de impresora así que recomendamos para hacer algunas partes de la prueba. Para la prueba hice un cilindro simplificado escala 1:2 y el pistón.

Para el rompecabezas como las ranuras en la parte inferior de la carcasa y el cigüeñal de presión instalado, se recomienda también hacer algunas piezas de prueba debido a la precisión de la cortadora láser. Hice estas piezas inmediatamente con la esperanza de encajará perfectamente pero no lo hacían. Asi que me hice una segunda vez, con éxito. Se incluyen los dibujos finales.
