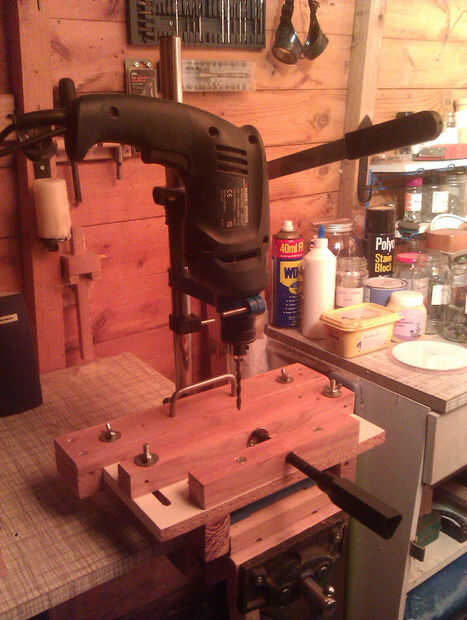

Taladro de columna Vice

Crear plantilla de taladro Es la base para esta plantilla y un gran punto de partida si eres nuevo en hacer jig.

Esto es ligeramente diferente del taladro (1), ya que le permite sujetarse firmemente a la plantilla de su madera. Esto, sin embargo, hará panel de perforación un poco complicado así que lo he subido como un instructable.

Irónicamente, usé un tornillo de Vice de un taladro de columna Silverline para esto. Un poco tonto lo sé, pero mucho más barato que el encargo hecho vicio tornillos. Su defecto, podría desmontar una viejo G abrazadera si tienes las herramientas de carpintería metálica y capacidad para esta tarea.

Lista de corte (mm)
Base: 18 (TH) x 201 (W) x 321 (L)
Bastones de apoyo: 30 (W) x 201 (L)
Pieza superior: 18 (TH) x 68 (W) x 381 (L)
Partes: 30 (TH) x 30 (W) x 68 (L)
Soporte delantero: 30 (TH) x 30 (W) x 221 (L)
Mandíbula: 30 (TH) x 30 (W) x 321 (L)

Herramientas y piezas
Herramientas básicas de carpintería:
cartabón, Sierra (Cruz y Rip), lápiz, papel de lija, granete, hoja sistema etc. del taladro.
Herramientas de carpintería básica Uber (opcional): Sierra para metales, juego de escofina, WD40
Arandela 22mm x 2 (M6)
Perno de coche 50mm x 2 (M6)
Tuerca de mariposa x 2 (M6)
60mm avellanado tornillos (M6) x 6
Tornillo de Vice: Con una longitud de la caña de al menos 100mm
Un chapetón (30-40mm de diámetro)
Un tire de la manija (opcional)
