Paso 8: Arduino Shield para las conexiones del sensor
El protector del sensor Arduino permite puntos de conexión donde se alimentan todos los cables de señal para los sensores. Este escudo sirve para conectar un Arduino UNO o Arduino YUN. Si unidad solo control y soporte local es la puesta en punto utilice un UNO. Si el objetivo es capacidad de IoT la YUN es la solución. Este escudo ajusta a cualquier opción que se selecciona.
Junte las piezas que necesita completar esta sección:
A. Tarjeta de expansión de Arduino ProtoShield prototipo
http://www.Amazon.com/Arduino-ProtoShield-prototy...
B. terminal bloque - 2 clavijas de 3,5 mm - paquete de 5
https://www.Adafruit.com/products/724
C. CAT5 wire - cualquier color va a hacer
Acción 1:

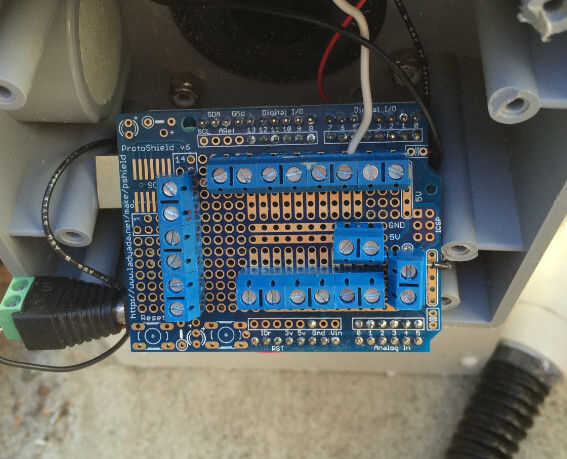

Insertar bloques de terminales en ProtoShield como se muestra en la foto del escudo.

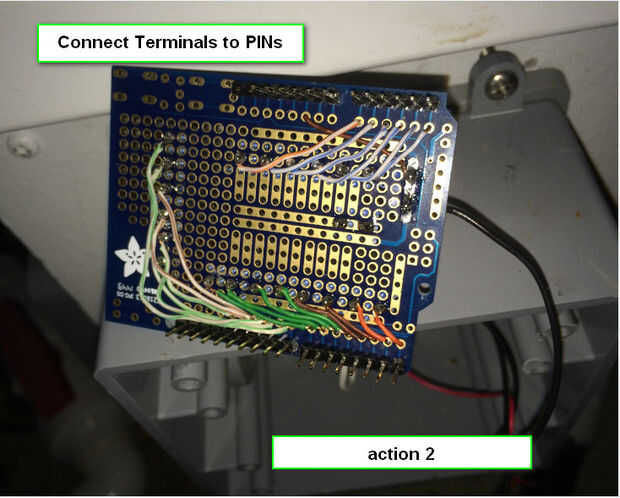

Acción 2;
Cable CAT 5 de soldado de configuración del Terminal con el conector individual's para pines analógicos y digitales
Acción 3:
Lugar y soldados extensores de colocación del kit ProtoShield para adhesión a la ONU o YUN.
Asegúrese de colocar el suelo el ProtoShield y conectar a la Terminal de tierra en la caja de empalme del Sensor o los sensores no serán capaces de leer.
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
