Paso 1: DHT-22--Sensor de temperatura y humedad Digital
La DHT-22 es un sensor muy común y estándar en casi todos los proyectos de arduino. Sólo hacer un Google una búsqueda sobre si no tienes idea lo que puede hacer o cómo usarlo.
Este Sensor se encuentra en la parte de doble pierna del jardín de balcón. Está ubicado en la caja hacia el tanque de pescados. Una placa de la cubierta protege el sensor contra los elementos pero da acceso fácil al sensor en caso de que el sensor falla en cualquier momento. Este fácil acceso permite el sensor cambiar si es necesario.
POR FAVOR VISITE ESTE INSTRUCTABLE PARA LA CONSTRUCCIÓN DEL SENSOR:
Atentos como contenido para esta sección se está desarrollando y será actualizar tan pronto como listo para el lanzamiento.

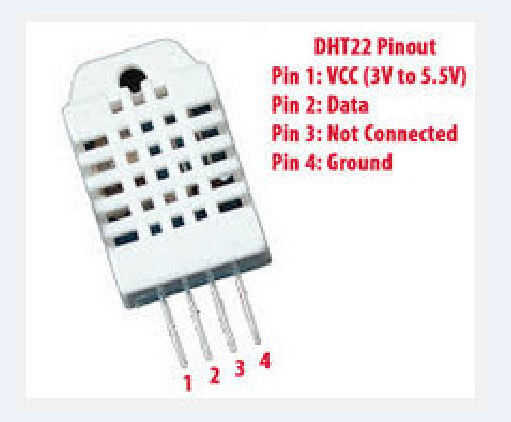

Los pernos en el Sensor:
1. VCC - fuente de 5 voltios (cable rojo)
2. datos - (señal)--(cable amarillo o blanco)
3. NO SE USA
4. tierra (cable negro)
SENSOR DE DHT-22 CONSTRUCCIÓN:

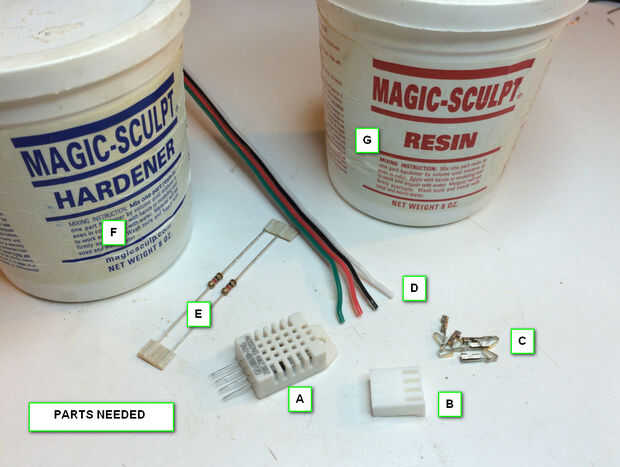

Recoger todas las piezas
Sensor A. DHT -22
http://www.Amazon.com/Vktech-Appliance-temperature...
B. conector tomacorriente 4 posición 2,54 mm recta bolsa de vivienda
http://www.Jameco.com/webapp/WCS/Stores/servlet/PR...
C. Conector contacto hembra 1 posición encrespadura recta Cable montaje http://www.jameco.com/webapp/wcs/stores/servlet/Pr...
D. cinta alambre 4-AWG22
https://www.Robotics.org.za/index.php?Route=produc...
E. resistencia carbono película 10 k ohmios 1/4 vatios 5%
http://www.Jameco.com/webapp/WCS/Stores/servlet/PR...
F. Magic Sculpt resina - Tap plásticos--
http://www.tapplastics.com/Product/mold_making_mat...
G. Magic Sculpt endurecedor - Tap plásticos--
http://www.tapplastics.com/Product/mold_making_mat...

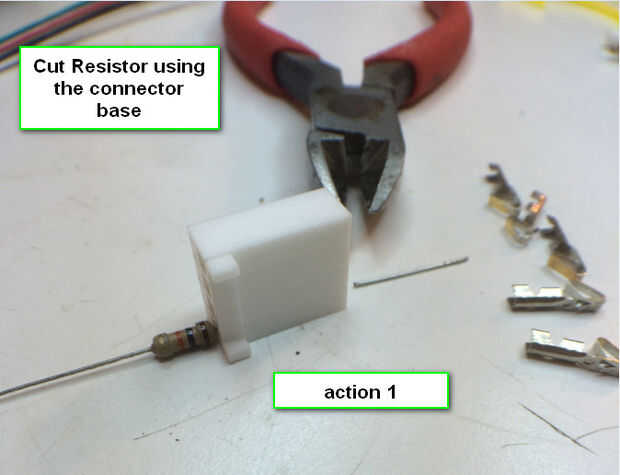

ACCIÓN 1:
Resistencia utilizando el conector de base como guía de corte.

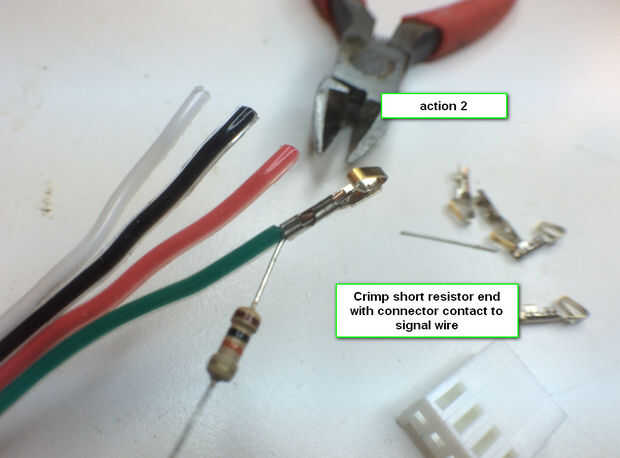

ACCIÓN 2:
Prensar el extremo corto de la resistencia con contacto al cable de señal (verde en este caso)

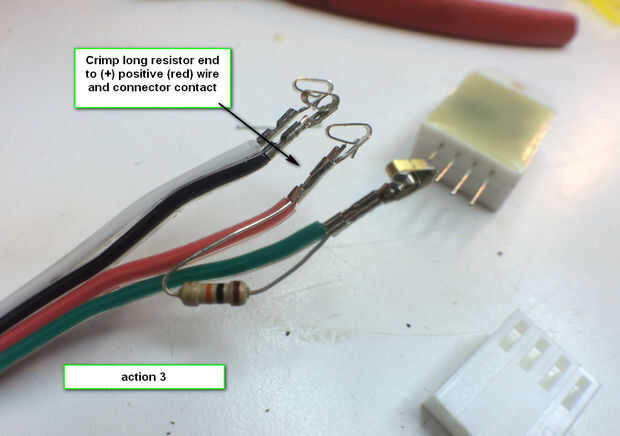

ACCIÓN 3:
Fin de largo resistencia presión (+) cable positivo (rojo) y el conector contacto

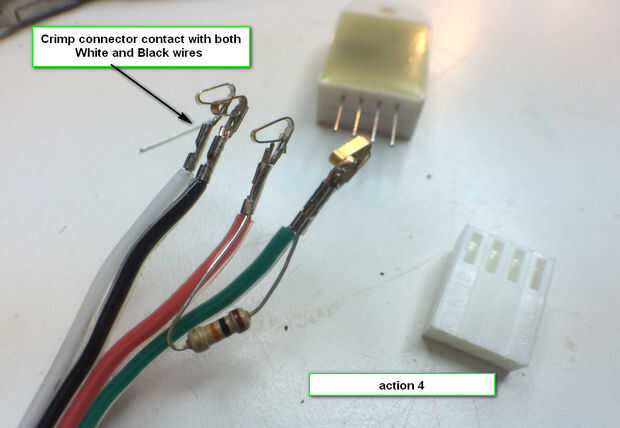

ACCIÓN 4:
Doble contacto del conector con los cables blanco y negro.

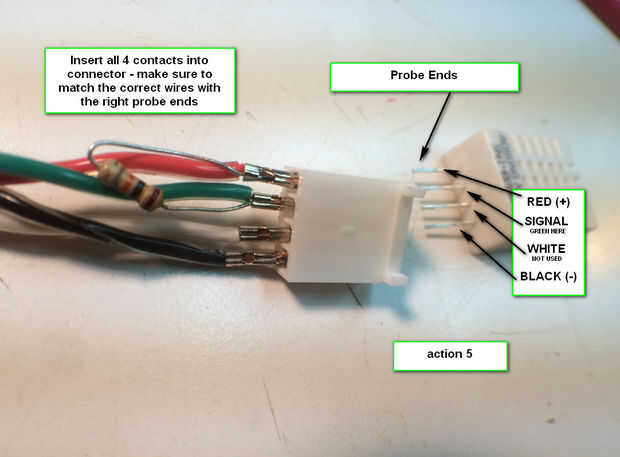

ACCIÓN 5:
Inserte todos los 4 contactos conector.
Asegúrese de que coincidan con los cables correctos con los extremos de la sonda adecuado.

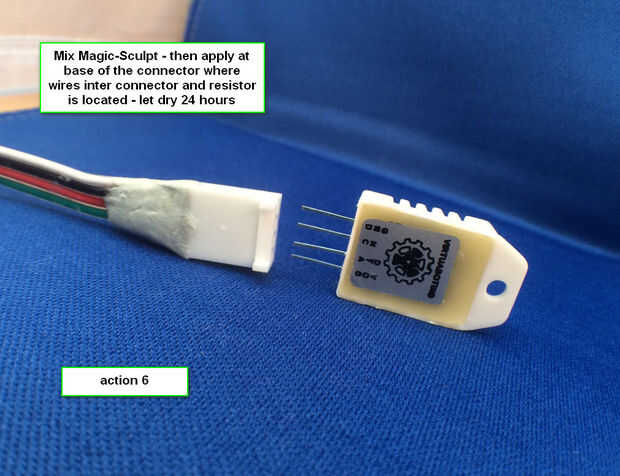

ACCIÓN 6:
Mezcla de magia-Sculpt
Aplicar en la base del conector donde los cables entre el conector y resistencia se ubica-
Dejar seco 24 horas

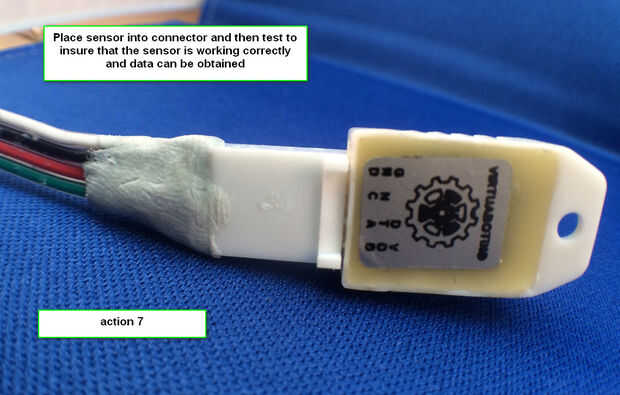

ACCIÓN 7:
Coloque el sensor en el conector y luego la prueba para asegurar que el sensor está funcionando correctamente y pueden obtenerse datos

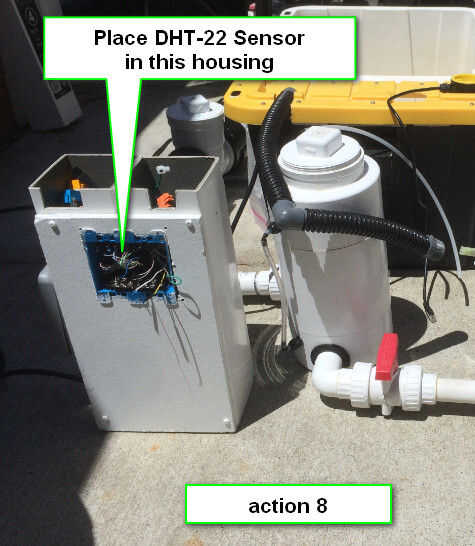

ACCIÓN 8:
Colocación de sensor - la mejor ubicación de este sensor es el doble ensamble de patas en la caja de empalmes montada que alberga todo el
Sensor puede ahora colocarse en el soporte de doble pierna detrás de la carcasa del regulador Micro a lo largo de con donde se realizan las conexiones de los terminales para la alimentación de sensores y microcontroladores
CODIGO PARA PROBAR EL SENSOR:
DHT22 Prueba Sketch - ladyada
Ejemplo prueba de boceto para diferentes sensores de humedad/temperatura DHT
Escrito por ladyada, dominio público
#include "DHT.h"
#define DHTPIN 9 / Qué pin estamos conectado a
Quite el comentario de cualquier tipo que utilizas!
#define DHTTYPE DHT11 / / DHT 11
#define DHTTYPE DHT22 / / DHT 22 (AM2302)
#define DHTTYPE DHT21 / / DHT 21 (AM2301)
Conecte la clavija 1 (a la izquierda) de la sonda a + 5V
Conectar el pin 2 del sensor a lo que tu DHTPIN
Conectar el pin 4 (a la derecha) del sensor de suelo
Conecte un resistor de 10K del pin 2 (datos) al pin 1 (potencia) del sensor de
DHT dht (DHTPIN, DHTTYPE);
void setup() {}
Serial.Begin(115200);
Serial.println ("DHTxx test!");
DHT.Begin();
}
void loop() {}
Lectura de temperatura o la humedad toma alrededor de 250 milisegundos.
Lecturas del sensor también pueden ser hasta 2 segundos 'old' (es un sensor muy lento)
int h = dht.readHumidity();
int t = dht.readTemperature();
Compruebe si devuelve es válidas, si son NaN (no un número) entonces algo salió mal!
Si (isnan(t) || isnan(h)) {}
Serial.println ("error al leer desde DHT");
} else {}
Serial.Print ("humedad:");
Serial.Print(h);
Serial.Print ("% \t");
Serial.Print ("temperatura:");
Serial.Print(t);
Serial.println ("* C");
} }
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
