Tutorial de Sensor de temperatura!


¿Qué es un sensor de temperatura?

Es bastante fácil de explicar, es un chip que le dice lo que la temperatura es un sensor de temperatura analógico!

Estos sensores usan una técnica de estado sólida para determinar la temperatura. Es decir, no utilizan mercurio (como termómetros viejos), las tiras bimetálicas (como en algunos Termómetros de hogar o estufas), ni utiliza termistores (resistencias sensibles de temperatura). En cambio, utilizan el hecho de como aumentos de la temperatura, el voltaje en un diodo aumenta a un ritmo conocido. (Técnicamente, esto es en realidad la caída de tensión entre la base y el emisor - el Vbe - de un transistor. Amplificando precisamente el cambio de voltaje, es fácil de generar una señal analógica que es directamente proporcional a la temperatura. Ha habido algunas mejoras en la técnica, pero esencialmente es cómo se mide la temperatura.

Ya que estos sensores no tienen partes móviles, son precisas, nunca se desgastan, no necesita calibración, trabajar bajo muchas condiciones ambientales y son coherentes entre los sensores y las lecturas. Además son muy baratas y muy fácil de usar.

Algunas estadísticas básicas

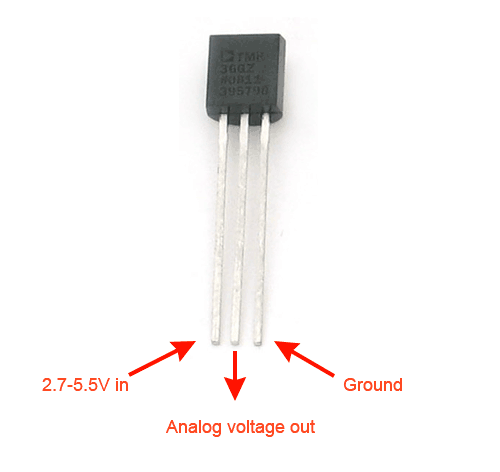

Estas estadísticas son para la temperatura en la tienda de Adafruit, Analógico TMP36 de dispositivos (-40 a 150 C). Muy similar al LM35/TMP35 (salida c) y LM34/TMP34 (salida de Fahrenheit). La razón por la que fuimos con el 36 en vez de los 35 o 34 es que este sensor tiene una gama muy amplia y no requiere un voltaje negativo para leer temperaturas bajo cero. De lo contrario, la funcionalidad es básicamente la misma.

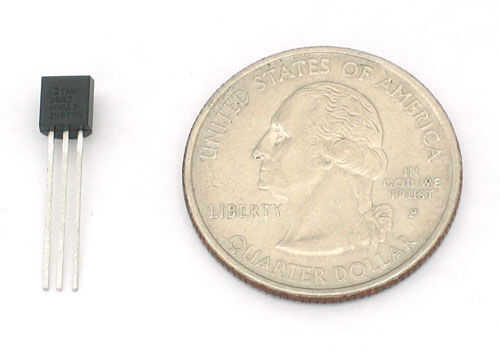

  • Tamaño: Paquete a-92 (sobre 0.2 "x 0,2" x 0,2") con tres
  • Precio: $2,00 en la tienda de Adafruit
  • Rango de temperatura: -40 grados C a 150 grados C /-40 grados F hasta 302 grados F
  • Rango de salida: 0.1V (-40 grados C) a 2.0V (150 grados C) pero la precisión disminuye después de 125 grados C
  • Fuente de alimentación: 2.7V a 5.5V 0.05 solamente, llamar la mA actual
  • Hoja de datos
