Paso 4: Interruptor de flotador - ayuda con el nivel de agua en peceras y vieja escuela del sensor
El Conmutador de flotador no es un sensor estándar o común en proyectos de arduino. Si haces una búsqueda en Google se encuentra muy poca información sobre cómo funcionan o cómo conectar en un sistema de acuaponia. Este interruptor se encuentra en la pecera del jardín balcón. El interruptor se alimenta en la cubierta del RJ-45 donde hacen las conexiones permiten la señal de interruptor para pasarse al micro controlador de procesamiento y datos de pantalla en donde en el mundo (si está usando la versión de Internet de este jardín).
COSAS QUE DEBE SABER SOBRE EL INTERRUPTOR:
Asegúrese de que utilizar una resistencia de 10 ohm con estos interruptores.
Estos son "Analógica" leer sensores - así ser consciente de ello.
El interruptor devuelve uno de dos valores:
0 o 1023--
la lectura depende de cómo se coloque el interruptor en el tanque.
Debe ser cuando en el nivel alto el interruptor Lee 1023.
Pero puede invertirse si una persona quiere por alguna razón.
CABLES de Sensor:
1. amarillo - fuente de 5 voltios (cable rojo)
2. la señal - amarillo
Asegúrese de que usted aprende cómo éstos funcionan antes de conectar los interruptores en un sistema.
Recoger todas las piezas

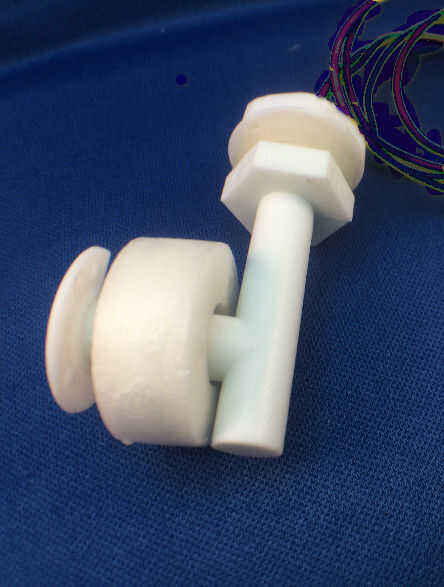

A. interruptor de flotador de ángulo recto de tanque piscina Sensor llano líquido
http://www.Amazon.com/Liquid-Level-Sensor-Right-S...
ACCIÓN - 1
Agujero para el interruptor de flotador en el tanque de pescados. Dependiendo de donde se compra el interruptor de flotador de determina el tamaño del agujero. Medir el interruptor comprado para determinar el tamaño del agujero. No cada fabricación utiliza la misma rosca.
ACCIÓN - 2

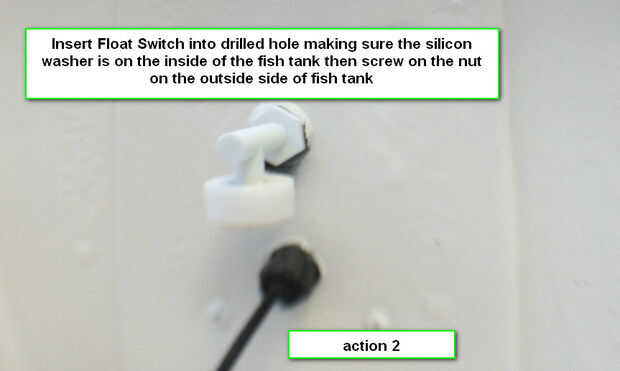

Inserte el interruptor de flotador en agujero asegurándose de que la arandela de silicona está en el interior de la pecera luego el tornillo en la tuerca en el lado exterior del tanque de pescados
Importante---prueba - prueba - prueba - TES T esto no puede ser tensionado bastantes--
Prueba sensores cuando usted les compra sensores de prueba después de cada acción para asegurar que las conexiones están funcionando y el código de prueba devuelve resultados correctos. El sensor de prueba no pueden dar salida de datos y correcciones deben hacerse antes de avanzar a la siguiente acción.
Otra vez prueba - prueba - prueba - ahorrará mucho tiempo en el largo plazo.
CÓDIGO PARA EL INTERRUPTOR DE LA PRUEBA:
Comprobación del interruptor de flotador simple - jardín de balcón
Boceto para determinar los valores para el SENSOR de flotador
FLOAR SENSOR 001 = FS-001
int FS_001 = 0;
int FS_001_val;
void setup()
{
Serial.Begin(115200); abrir puerto serie
}
void loop() {}
FS_001_val = analogRead(FS_001); leer valor de 001 Sensor de flotar
Serial.Print ("flotador Sensor 001 valor:");
Serial.println(FS_001_val);
Delay(1000);
Serial.println(); }
MEJORAS EN LOS PROCESOS:
En cualquier momento pueden hacerse mejoras en esta versión. Estas mejoras pueden y tendrán muchas formas diferentes. Se realizará cuando se aprenden nuevos trucos o mejor piezas son cambios de origen. Las actualizaciones se harán aquaponic Blog DIY de automatización y las nuevas ideas - piezas o cambios se actualizarán en este Instructable. Por favor enviar sus ideas y modificaciones y cambios en el diseño puede y si son de valor para otras personas interesadas en este proyecto se realizará.
