Semáforo del LED LEGO T intersección (22 / 27 paso)

Paso 22: Cableado del circuito

Mi intención era hacer el circuito como compacto como sea posible mientras que iba a ser colocado en una estructura LEGO. Dado que no hay placa de circuito impreso, ni proto-board, aficionados algo electrónicos usan para hacer una sola copia de un circuito.

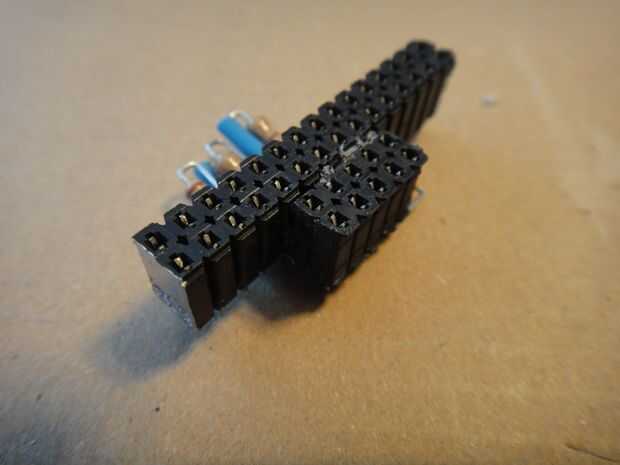

En cambio, corté un 2-por cabecera hembra de 15 pines, uno para cada conjunto de pernos en la Junta de Nano. Entonces corté otro 2-por Rúbrica femenina 5 pines largo y se utiliza caliente-pegamento para pegar a la cabecera de hembra de 15 pines. Caliente-pegar la pequeña cabecera de la cabecera grande fue difícil y tuve que tirar aparte y volver a pegar varias veces para obtener la parte superior de la descarga de encabezados. También era importante que los pernos en la parte inferior debidamente alineada, ya que soldar las resistencias a las cabeceras.

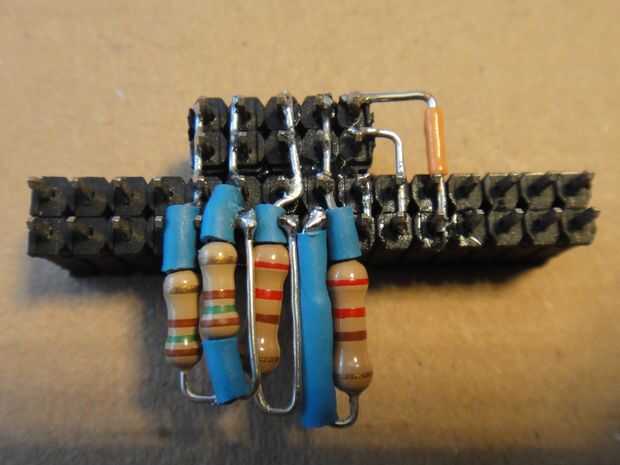

La segunda foto muestra cómo las resistencias estaban soldadas directamente a los pines de los encabezados. Tenga en cuenta el uso de tubería de encogimiento de calor otra vez para evitar cortocircuitos. Un circuito construido de esta manera es muy denso. Desea conectar un cable de la resistencia a lo que será el pin de salida del Nano. El otro cable de la resistencia de cortos juntos los tres de los restantes pines de cabecera. Repita este proceso para cada resistencia de cableado. En la foto, algunas de las conexiones se han ocultado por sentado arriba de resistencias por debajo de resistencias. En caso de duda, siga el esquema y sólo asegúrese de que usted Suelde la resistencia a los números de pin correcto.

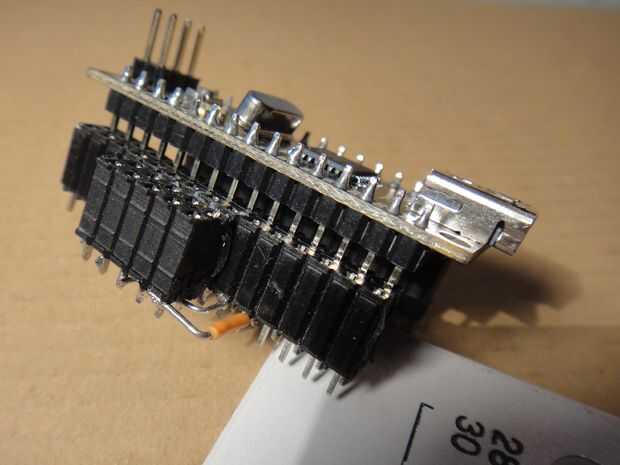

La manera en que las resistencias están orientadas, se acuesta debajo del Nano cuando la cabecera está conectada a él.
