Paso 18: Alambre y soldar los conectores

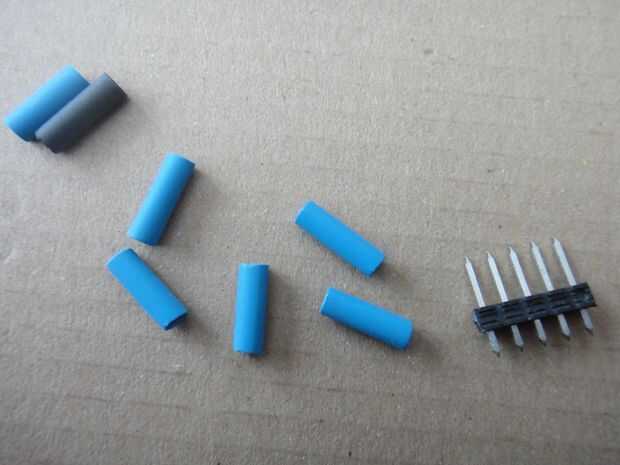

Tubería del encogimiento del lo que ves es una cabecera de cinco pines macho y un montón de esquejes de 7mm de calor.
Cuidadosamente Deslice un tubo retráctil negro sobre el paquete completo de cables.

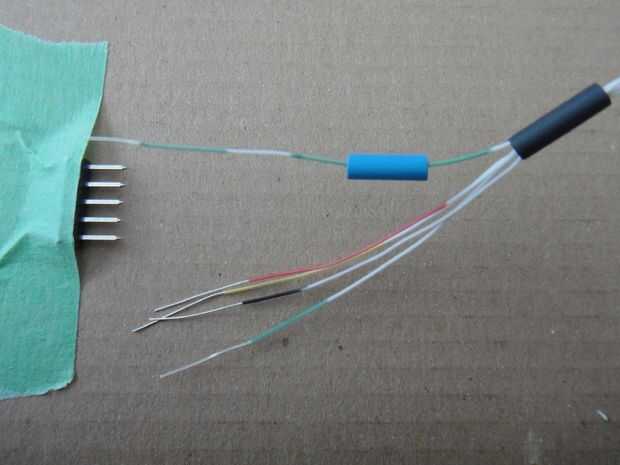

Deslice a un azul tubos termocontraíbles sobre el alambre para soldar. En la segunda foto, estoy para soldar el cable de avance verde. El orden de los pines de arriba a abajo
- avance verde
- verde
- amarillo
- rojo
- negro (cátodo común)
Para las restantes dos cabezas, habrá sólo cuatro hilos y sólo un cuatro pines:
- verde
- amarillo
- rojo
- negro (cátodo común)
Es la forma más sencilla de soldar los cables a la cabecera
- tira aproximadamente una pulgada de aislamiento desde el extremo de cada cable y luego usar pinzas de alambre para cortar el extremo pelado a la misma longitud que los pernos largos de la cabecera de hombre,
- previa lata que largo conduce masculino del encabezado de la por el tacto un soldador, y entonces fluyendo en algunas soldadura a capa el pin

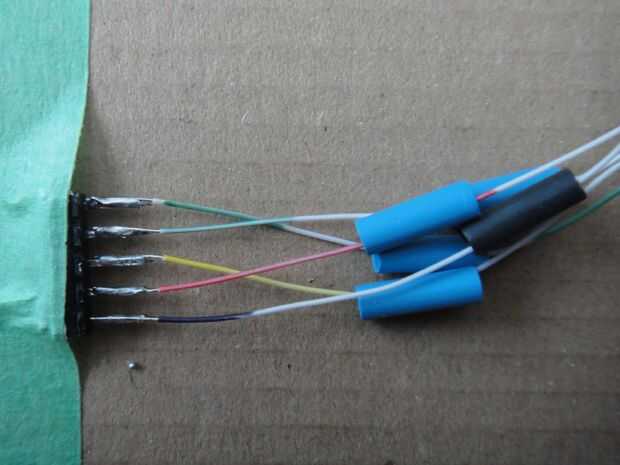

- Sujete el extremo del cable a un pin header macho, toque el soldador el la cabecera y fusión de la soldadura y el cable en él la fuerza
- retirar el soldador y sostener el cable constante mientras que la soldadura se enfría
- Inspeccione si hay un empalme frío brillante, no un empalme de soldadura fría helada, calentar si es necesario para obtener una soldadura brillante conjunto
Repita este proceso para cada cable, asegurándose de que no olvide colocar un trozo de encogimiento de calor de tubos en el alambre primero.
Mantenga el encogimiento del calor la tubería lejos del soldador, como se muestra. El calor circundante de un soldador de 25 vatios es suficiente para la tubería del encogimiento.

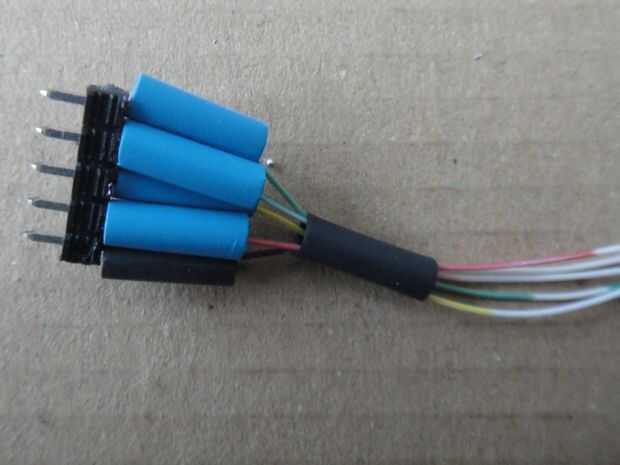

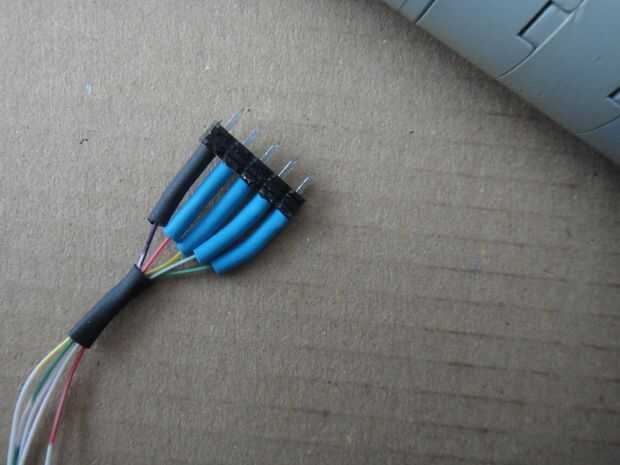

Cuando la Asamblea esté fría, empuje todo el calor tubo de contracción en los empalmes de la soldadura y luego usar una pistola de calor-encoge o el calor de un soldador para la tubería del encogimiento sobre los pernos y alambre paquete.
