Semáforo del LED LEGO T intersección (24 / 27 paso)

Paso 24: Conectar semáforos a Arduino Nano

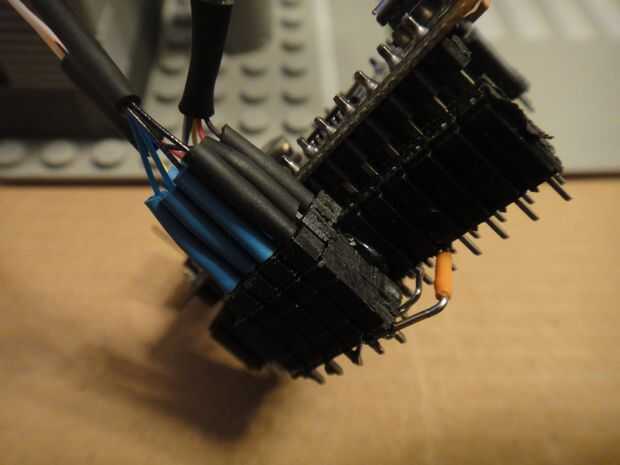

Esta foto muestra el encabezado femenino montado en el Nano. Aviso que no conecto el Nano en el cabezal completamente en esta foto que ilustra cómo conecta. Usted querrá asentar bien el Nano en el encabezado.

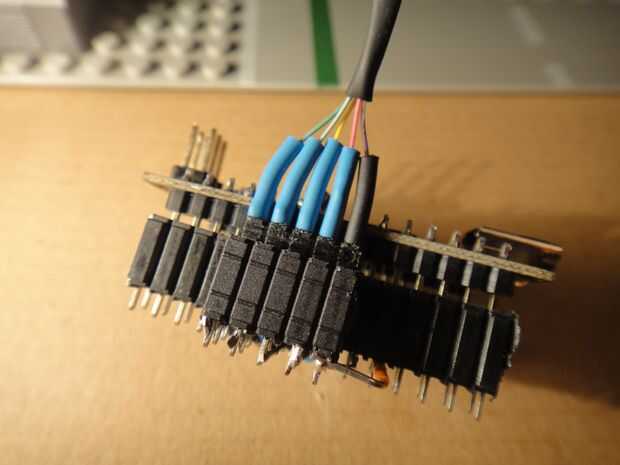

El primer conjunto de luces, con luz verde anticipada, enchufe en la cabecera de hembra de 15 pines, en línea con el que fue pegado.

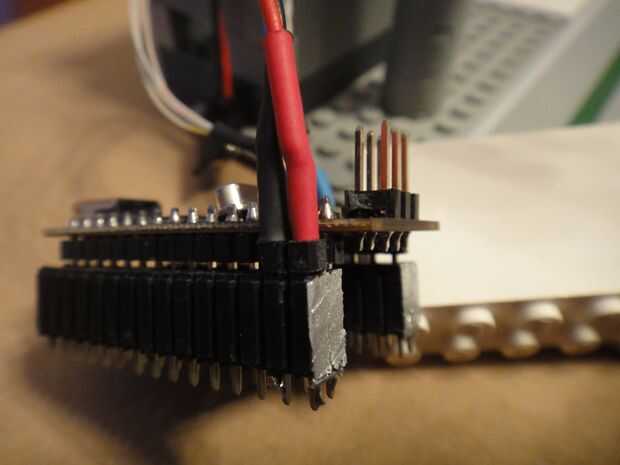

La luz de la Cruz en la parte superior de la intersección de T se conecta a la primera fila de la cabecera pegada en, seguida de la luz a la derecha de la intersección de T, que se conecta a la última fila en el conector pegado en.

Para una intersección de la Cruz habría pegado en una cabecera de 1 x 5 más. El semáforo en la parte inferior de la esquina enchufe en ese encabezado.

Asegúrese de que obtener el cátodo común (el tubo termorretráctil negro) todo frente a la forma correcta.
