Self Balancing Robot con LCD (3 / 5 paso)

Paso 3: Paso 3: pantalla LCD

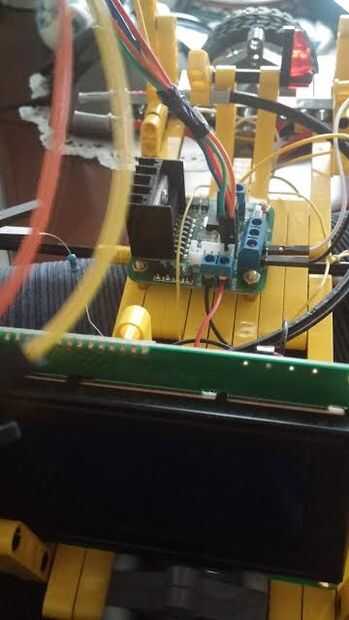

Pantalla LCD

Ejemplo Software de bosquejo para 4 línea de 20 caracteres muestra:
(Nota: para las exhibiciones con mochila interfaz etiquetada "YwRobot Arduino LCM1602 CII V1")
Arriba a abajo:
GND - GND
VCC - 5V
SDA - Pin analógico 4
SCL - pin analógico 5
En la mayoría de las placas Arduino, SDA (línea de datos) es el pin de entrada analógica 4 y SCL (reloj de línea) es el pin de entrada analógica 5. El Arduino Mega, SDA es pin digital 20 y SCL es 21.
Nota: El potenciómetro azul (foto) ajusta el contraste. Si no ves los caracteres, ajústela. Empezar hacia la derecha y hacia atrás hasta donde los personajes son brillantes y el fondo no tiene cajas detrás de los personajes.
