Seguidor Solar de doble eje simple (11 / 23 paso)

Paso 11: Construcción de la parte superior

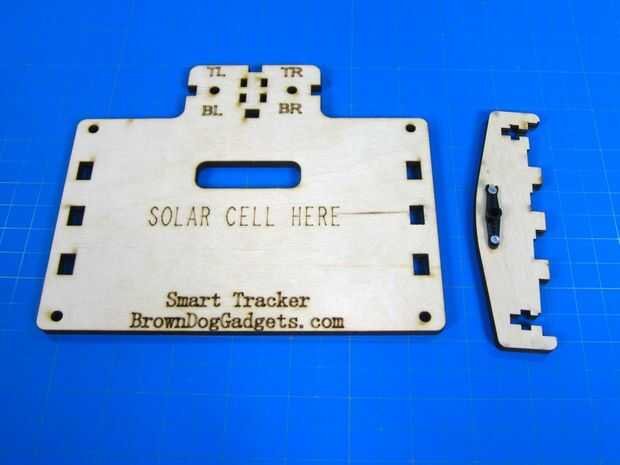

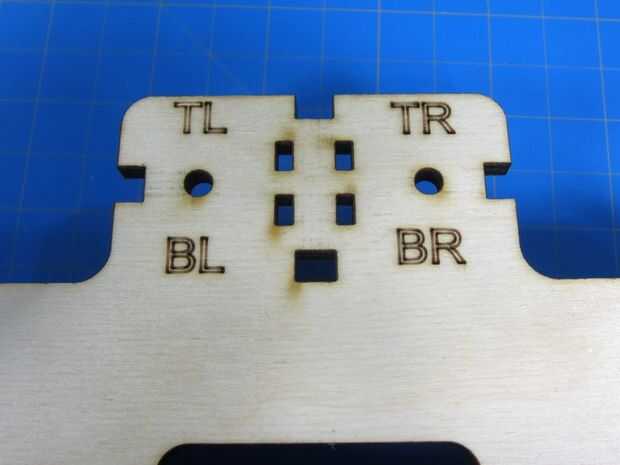

Agarrar la cara del arsenal solar grande. Es la que dice "célula Solar" en él. También necesitaremos las alas dos triángulo, la pieza cuadrada de pequeñas esquinas redondeadas y las dos piezas de divisor de sensor pequeño. Para conectar todo necesitaremos seis tornillos 6-32 y tuercas.

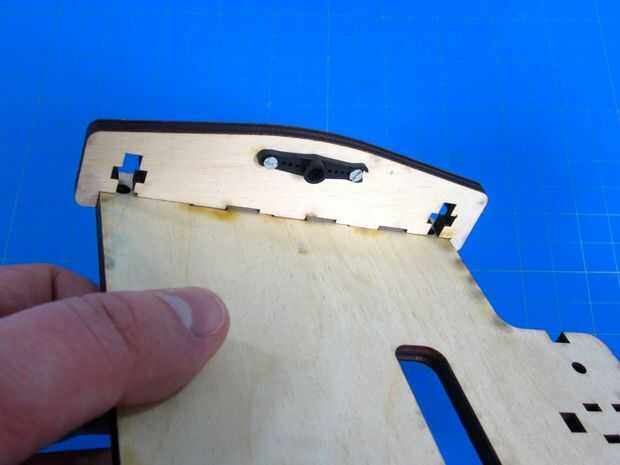

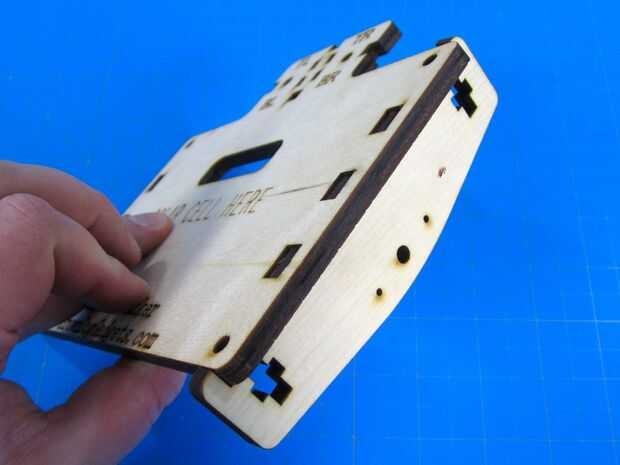

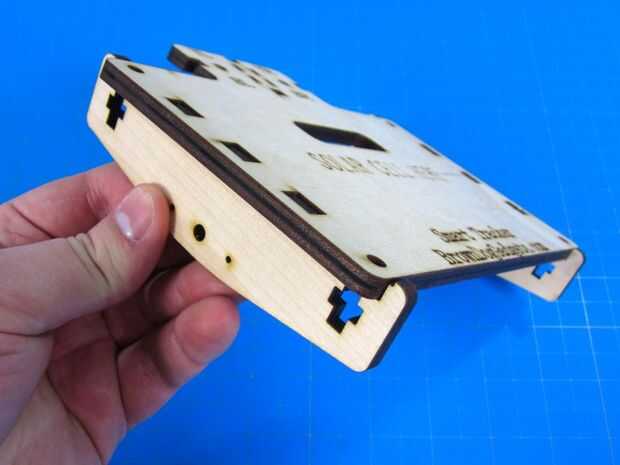

Poner la placa sobre la mesa delante de usted para que usted pueda leer las palabras. Coloque el pedazo de triángulo del ala con el brazo del servo a la derecha y la otra pieza del ala de la triángulo a la izquierda. Queremos que el brazo del servo de plástico a ser hacia el interior.

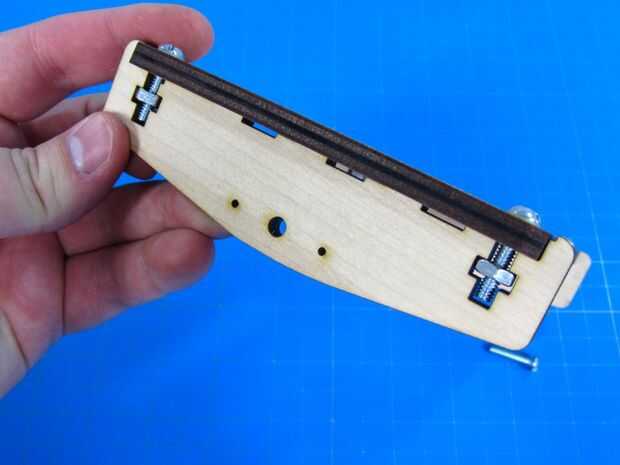

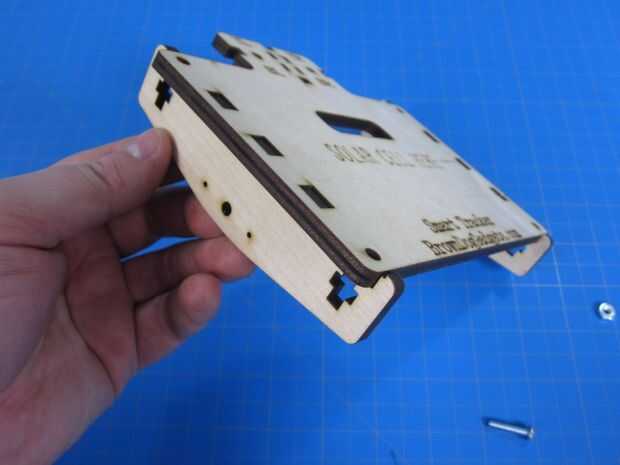

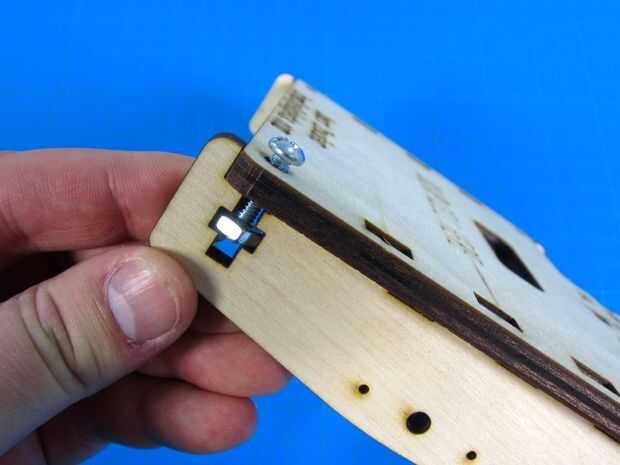

Utilice cuatro tornillos y tuercas para sujetar juntos.

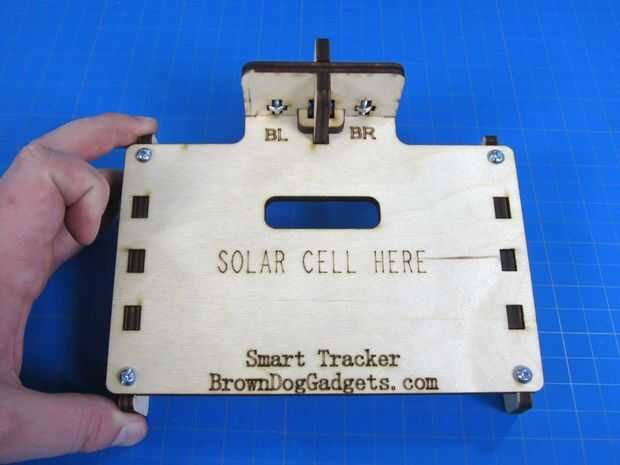

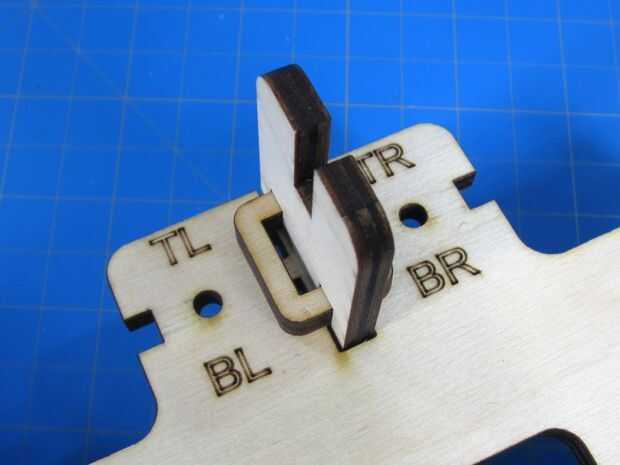

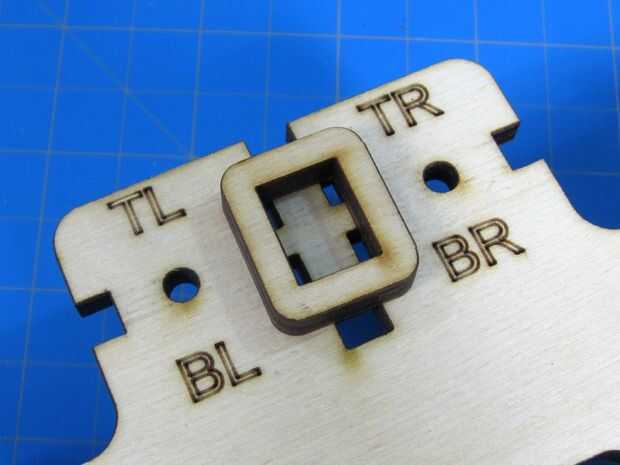

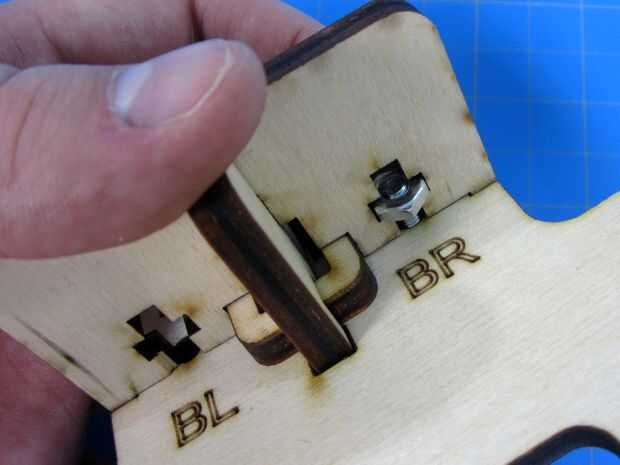

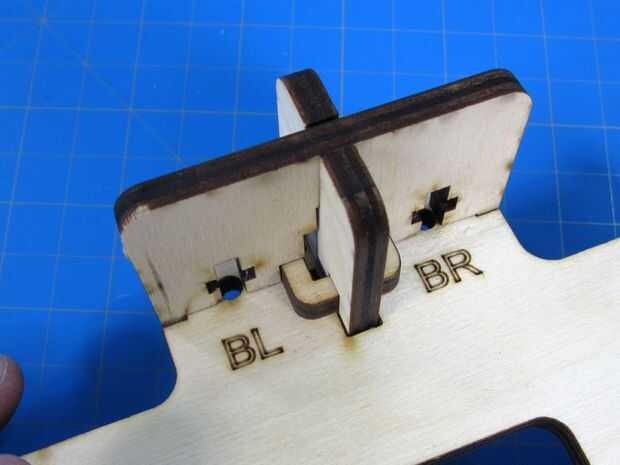

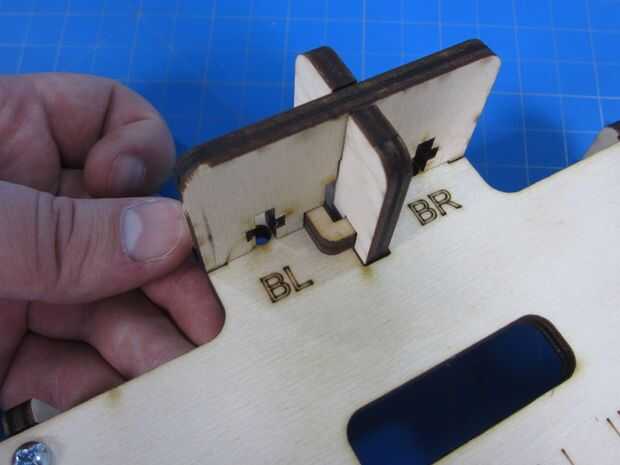

Ahora utilice las tres piezas restantes para crear el divisor del sensor. Redondos cuadrado primero, luego la pieza flaca alto y por último la pieza más larga con las ranuras del dos tornillo T. Una vez todos junto utilice dos tornillos y tuercas para sujetarla.
