Seguidor Solar de doble eje simple (19 / 23 paso)

Paso 19: Gancho todo para Arduino

También hemos incluido un bonito diagrama de cableado si usted necesita ayuda.

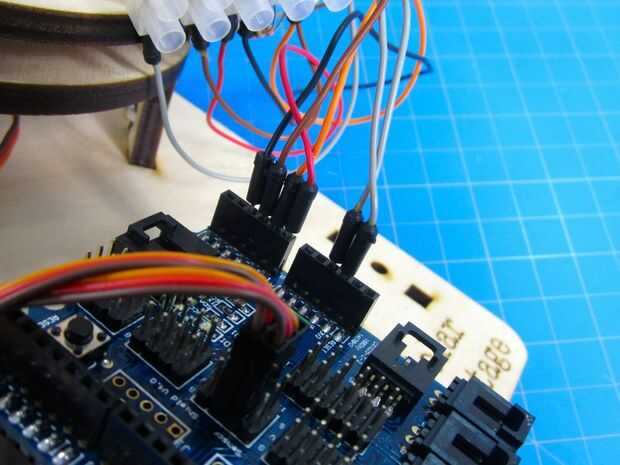

Coloque los Servos en su Arduino. Esto es fácil de hacer a través de muchas filas de perno interno del escudo.

El Servo inferior va al Pin 10.

Tapa Servo va al Pin 9.

Asegúrese de que tiene conectado correctamente con el rojo va a positivo, negro al negativo y amarillo para señal.

Ahora vamos a conectar los seis puentes viene de nuestros Bloques de terminales.

Negativa común (a partir del bloque cinco de puerto) puede ir a cualquiera de los pines de GND (masa).

Común positivo (desde el bloque de cuatro puertos) puede ir a cualquiera de los pines de 5V .

Mira el bloque 5 de puerto. Debe ser en este orden de izquierda a derecha.

Negativa común. WLM BL. TR. FR.

TL va al Pin 2

BL va al Pin 0

TR va al Pin 3

BR va al Pin 1

Siempre puede cambiar qué pin va dónde en el código.
