Seguidor Solar de doble eje simple (10 / 23 paso)

Paso 10: Construcción de la Base

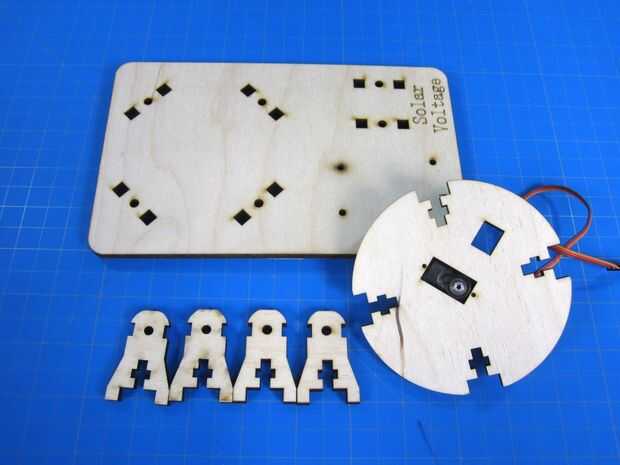

Tome la pieza redonda grande que ahora tiene un Servo que se le atribuye, la placa base y las cuatro patas. También necesitarás 8 de 8 tuercas y los tornillos 6-32.

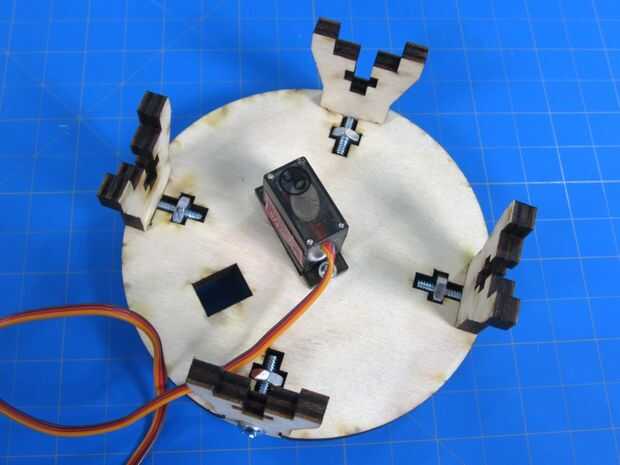

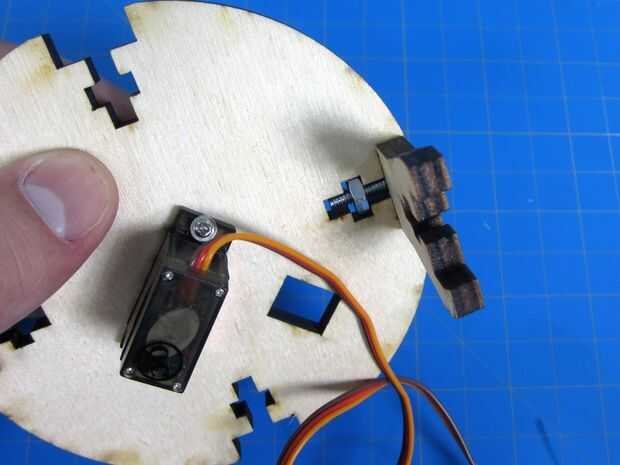

Primero coloque las cuatro patas en el soporte del servo redondo. El Servo debe estar dentro de todas las piernas, entre la placa base y el soporte del servo redondo. No apriete completamente los tornillos, dejarlas un poco flojas.

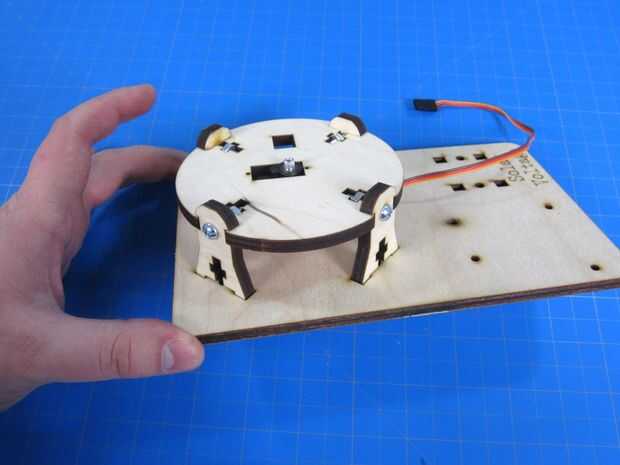

Ahora caben las cuatro patas en la base. Asegúrese de que al hacer esto el cable del servo se coloca de modo que sale hacia la parte posterior donde va a ser nuestra electrónica.

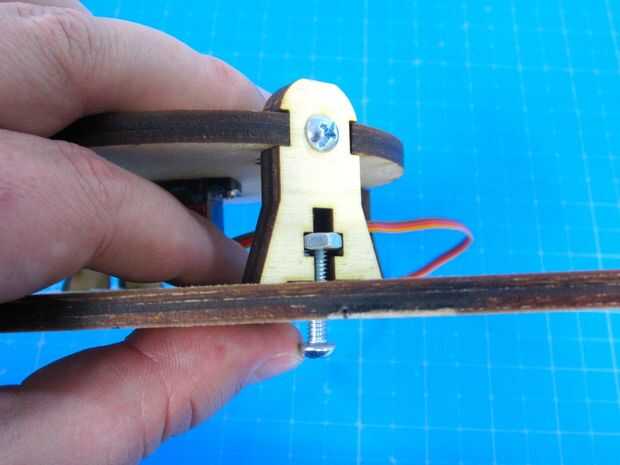

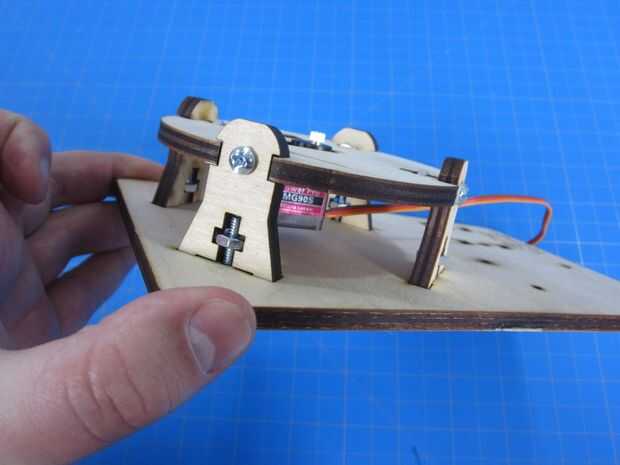

Una vez que nuestras piernas se enroscan en la placa base volver y apriete los cuatro tornillos que unen las piernas al soporte servo redondo.

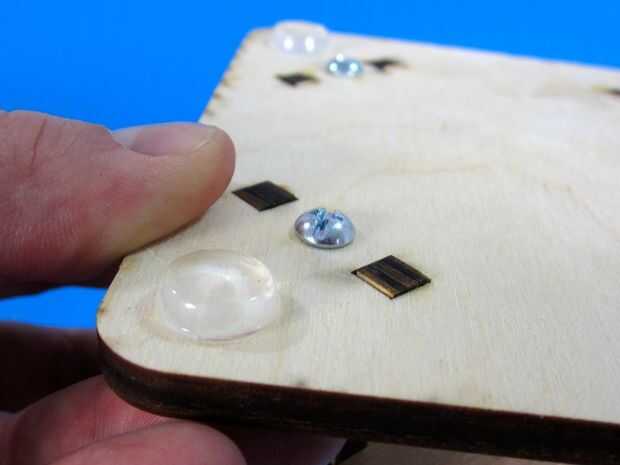

Por último, coloque las cuatro patas de goma en la parte inferior de la placa base para que las cabezas de los tornillos no rayar su superficie de trabajo.

En este momento también se pueden poner juntos el indicador LED titular. El display sólo cabe entre los dos soportes de madera y es asegurado por dos tornillos y tuercas.
