Paso 4: Construir la configuración de salida
Conexión de la toma para el cable de alimentación es muy importante hacerlo bien. Si no se hace bien puede empezar un fuego cuando se trabaja con este proyecto. Este proyecto fue realizado fuera de una caja de salida para propósitos de demostración solamente. Asegúrese de que usted construya su proyecto en una caja que cumpla con todos los códigos locales de construcción.

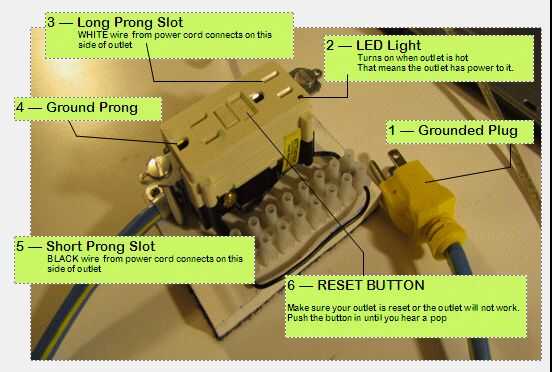

Tenga en cuenta que estamos utilizando una salida de Interruptor diferencial (GFCI) y no una toma de corriente normal. El GFCI puede salvar su vida. Es el tipo de salida se encuentra cerca de cualquier cosa que salidas de agua (fregaderos, tinas de baño, etc.). Cuando la salida detecta una cantidad anormal de la corriente, asume que una gran cantidad de corriente potencialmente mortal está fluyendo a través de su cuerpo y por lo tanto se apaga - ahorro de usted y su proyecto.
Nota: Un cable de dos hilos extensión no funcionará correctamente. Nota que este proyecto está utilizando un cable de extensión circular gruesa, tres hilos. Este cable extra es el retorno y permite que el GFCI funcione correctamente.
CABLE DE ALIMENTACIÓN A LA SALIDA:

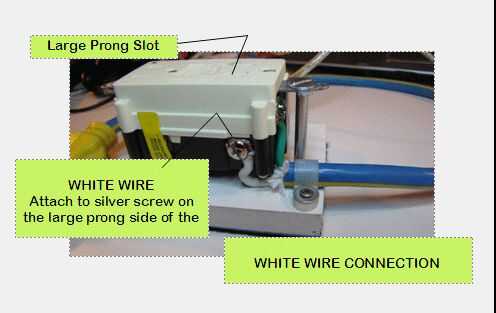

CONEXIÓN DEL CABLE BLANCO:
Conecte el cable blanco cable de cable para montaje del tornillo de plata en el lado del diente ancho de la salida.

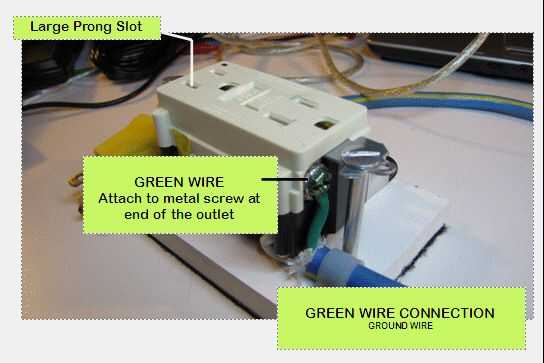

CONEXIÓN del cable verde: (alambre de tierra)
VERDE de conectar el cable del cable de alimentación al montaje del tornillo de metal en la parte inferior de la salida.

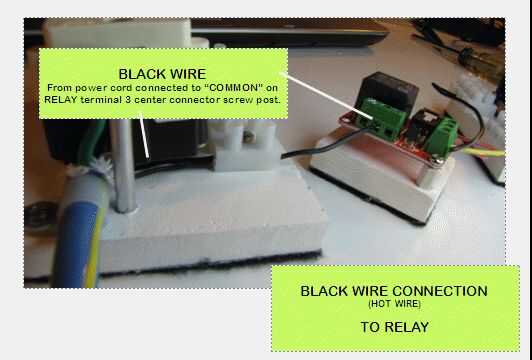

CONEXIÓN de los cables BLACE: (conexión en caliente)
NEGRO de conectar el cable del cable de alimentación al post del tornillo del centro del "Común" o la Terminal 3 en el relé.
