SEEED Studio / ladrillo electrónico Arduino: módulo de relé de 5V (Digital)-- (9 / 9 paso)

Paso 9: NC - función (normalmente cerrada)

NC - (normalmente cerrado) configuración para el relé

CONEXIÓN 1---

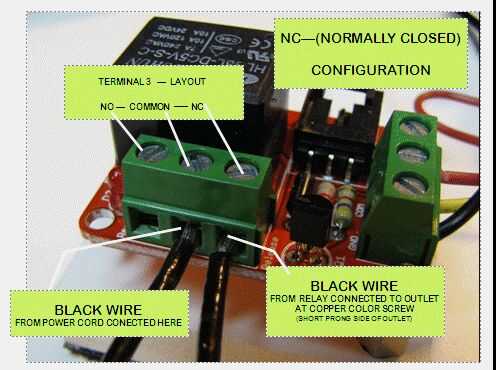

Cable negro de potencia cable esté conectado al tornillo "Común" de la Terminal 3 del bloque en el relé.  Sería la conexión del centro cuando se mira directamente al frente de la caja de bornes. (véase el cuadro configuración de NC - (normalmente cerrado) - si cualquier pregunta acerca de esta conexión)

CONEXIÓN 2---

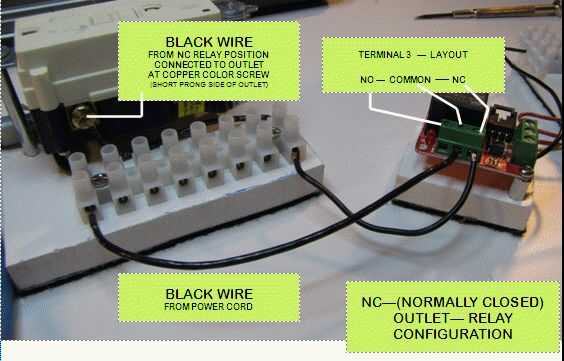

Con negro 600 voltios Conecte un extremo en la NC - posición de tornillo de fijación (normalmente cerrado) Terminal bloque 3 NC.  Ejecutar este cable a y conectar al tornillo de plata en el lado de patas cortas de la salida.  Esto completa el circuito a la salida. (véase configuración de imagen NC-salida)

ENCHUFE EL CABLE DE ALIMENTACIÓN---
Su luz LED en la salida debe estar apagado.  Si no necesita doble Compruebe todas las conexiones, después de Desconecte el cable de alimentación o hacia la toma del poder.

SI TODO ESTÁ TRABAJANDO---
Cable de alimentación está pluged en, luz del LED está apagado en la salida de
Tienen bosquejo de la carga en Arduino
Tienen poder para Arduino
Ahora pulse el botón--en Arduino y el relé se enciende - se enciende el LED en la salida.

Aquí tenéis un vídeo del evento real:
http://www.youtube.com/watch?v=BGnLDw6T14o
