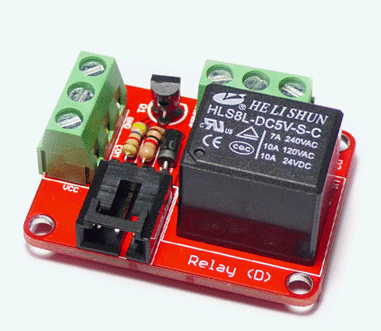

SEEED Studio / ladrillo electrónico Arduino: módulo de relé de 5V (Digital)--

trabajando con el relé digital para control de alta tensión puede ser difícil de entender.  Hay no hay instrucciones sobre cómo hacer esto se realizar con un ARDUINO.  He creado esto para que personas podrán utilizar el relé con una toma de corriente estándar de 110 voltios casa en NO - CN - modos normalmente cerrado o normalmente abierto.  Como siempre trabajando con alta tensión es peligrosa así que ten cuidado.  Si no entiendes cómo funciona busca ayuda de alguien que sabe cómo hacer su trabajo o no intento de este INSTRUCTABLE!!!!!!

ESTADOS DE RELÉ DE COMPRENSIÓN:

Usted puede configurar su señal ARDUINO que sea "bajo" o "HIGH".  Hace una diferencia en cuanto a cómo el relé controla la salida en el "NO" o "NC".  Para este proyecto se inician todos los pines de ARDUINO en el estado de "Baja" como por defecto.  Es necesario determinar cómo usted necesita su PIN de "OUTPUT" para configurarse para tus propios proyectos.  Es necesario entender este concepto de modo que pueda configurar sus proyectos con este ladrillo de relé para ser el más efectivo con menos peligro de cantidad posible.

NO - normalmente abierto

El relé puede ser estado NO (normalmente abierto). Cuando la salida es pluged en una fuente de alimentación de alto voltaje está caliente (energía y LED en la salida está en).  El modo predeterminado en el ARDUINO es en el estado de "Bajo" (relé de luz del LED está apagado). Cuando ARDUINO envía un comando de "Alto" al relé (relé se enciende el LED) se corta toda la energía a la salida (luz de LED en la salida se apagará).

PÉRDIDA DE POTENCIA DURANTE EL USO:
Cuando sale energía o cable de alimentación esté desconectada allí no será ninguna energía a la salida o ARDUINO y conectan todos los dispositivos no funciona.

Relé "Baja" (Relé el LED está apagado) y energía se pierde para el ARDUINO y salida relé permanecerá HOT. Lo que dispositivo está conectado a la salida seguirá funcionando.

RELÉ "HIGH"
(LED relé está encendido) y la energía se pierde para el ARDUINO y el relé de la salida volverá a una condición caliente .  Lo que dispositivo está conectado a la salida se encenderá otra vez.

NC - normalmente cerrado

El relé puede ser Estado de NC (normalmente cerrado). Cuando la salida es pluged en una fuente de alimentación de alto voltaje la salida no tiene poder y es OFF (alimentación y LED en la salida está apagado).  El modo predeterminado en el ARDUINO es en el estado de "Bajo" (relé de luz del LED está apagado). Cuando envía un comando de "Alto" a la potencia del relé (relé se enciende el LED) de ARDUINO permite que fluya a la salida (luz de LED en la salida se encenderá).

PÉRDIDA DE POTENCIA DURANTE EL USO:
Cuando sale energía o cable de alimentación esté desconectada allí no será ninguna energía a la salida o ARDUINO y conectan todos los dispositivos no funciona.

Relé "Baja" (Relé el LED está apagado) y energía se pierde para el ARDUINO y salida relé permanecerá OFF (luz de LED en la salida está apagado). Lo que dispositivo está conectado a la salida seguirá apagado.

RELÉ "HIGH"
(LED relé está encendido) y la energía se pierde para el ARDUINO y el relé de la salida volverá a una condición de apagado .  Lo que dispositivo está conectado a la toma de corriente se apagará como potencia a la salida se ha perdido.

Saber lo que se puede conducir con este relé:
corriente * voltaje = potencia
Este relé está clasificada para 10A en 120V
El relé puede manejar hasta un 1, 000W dispositivo.
No es una buena idea para ejecutar este relé en un completo 1, 000W demanda.  Es una mejor idea para parar en el acerca de 800W para estar en el lado seguro.
