SEEED Studio / ladrillo electrónico Arduino: módulo de relé de 5V (Digital)-- (3 / 9 paso)

Paso 3: Entender su ladrillo de relé

Que necesita para entender su ladrillo de relé.

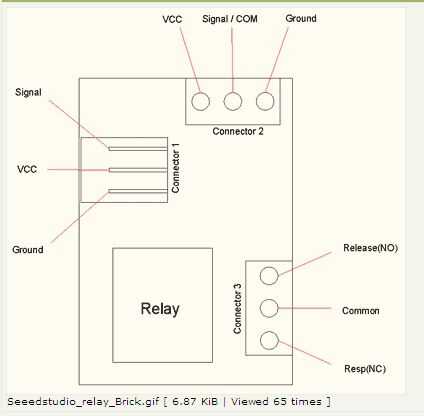

BOBB de Seeed Stuido Foro hizo un trabajo sobresaliente de mostrar la endecha de la retransmisión.
http://www.seeedstudio.com/forum/viewtopic.php?f=4&t=683

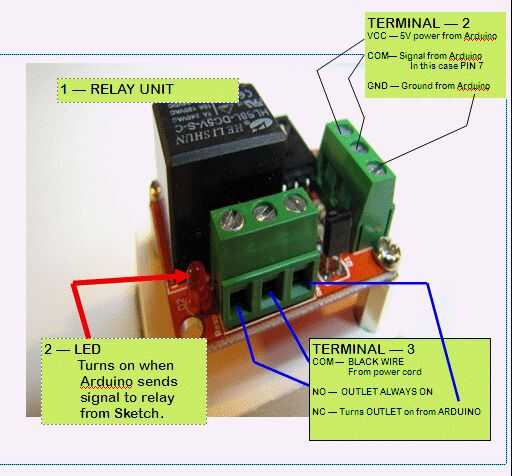

Lo único que falta para este resumen es la luz que se encuentra al lado del conector del bloque de terminales de 3.  Esto es una parte importante en el diseño de este relé.  Se utilizar para ver cuando va al bloque de terminales del conector 3.  Por qué es importante una vez que se enciende el LED conocido tienes una señal para el relé y el relé está realmente activado.  MUY IMPORTANTE!!!!!!
