Secreto Knock detección de cerradura de puerta (8 / 10 paso)

Paso 8: Montaje de la caja

Todos sus componentes deben estar en su lugar y el circuito debe estar trabajando.  Estamos casi allí, todo lo que tenemos que hacer es cram todo eso del alambre y los circuitos en el tubo.

#1 que los cables al lado correcto.
Si tuvieras los cables conectados a Arduino, desenchufarlos.

El cable analógico 0 y tierra y + 5v saldrá del brazo de la Junta, por lo que no hacen nada con los todavía.

Los otros cables a Digital hilo 2,3,4 y 5 de la 5-manera a donde va el brazo corto.

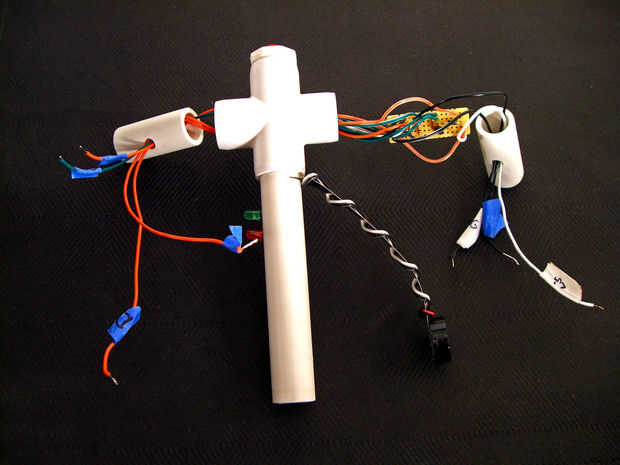

#2: brazo corto

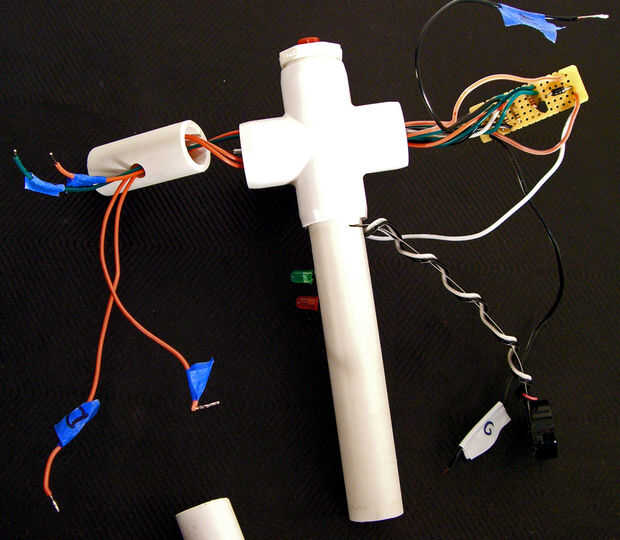

Hablando del brazo corto...  Tire de los cables digitales 2,3,4 y 5 a través del agujero en el centro de la tubería de brazo corto.

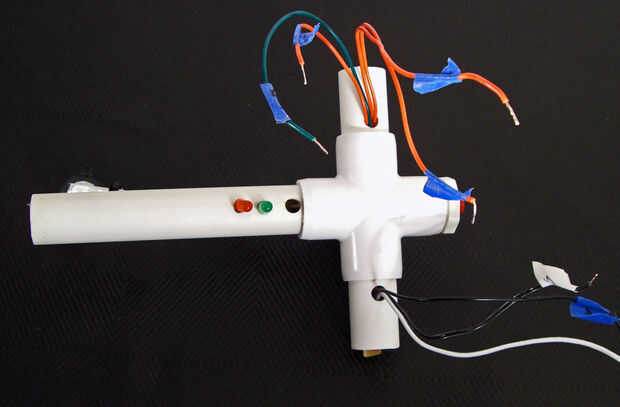

#3: brazo largo.
El brazo largo tiene los LEDs y el sensor.  Utilizando alicates de punta (o un poco de percha con un pequeño gancho en el extremo, o un ganchillo de crochet) Levante la holgura en los cables que lo enchufe lo 5.

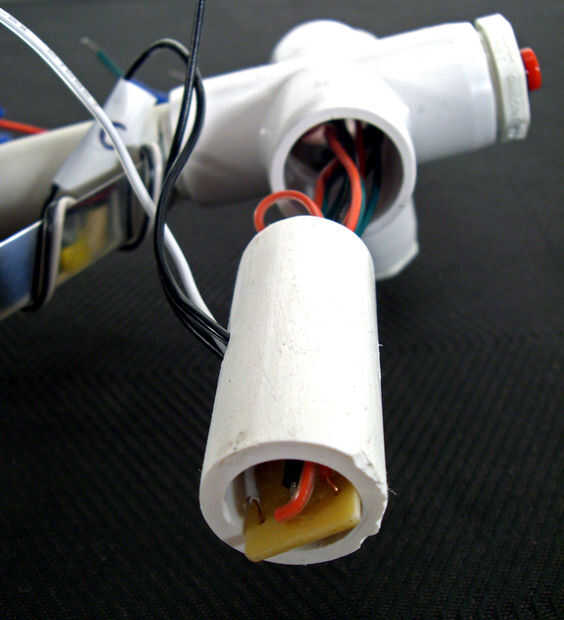

#4 la placa de circuito.
El circuito debe ser la primera parte puso en lugar interior de la tubería para el subproceso de brazo tablero los cables por tierra, + 5v y, análoga 0 a través del pequeño orificio en la parte superior del brazo.

Ahora hacer un manojo apretado de los cables alrededor de la platina presionando incluso en él, teniendo cuidado de no doblar, romper o eje de la cosa.  Deslice suavemente en el brazo de la Junta.  Si usted tiene un montón de longitudes de cable extra puede empujar hacia fuera el extremo alrededor de la mitad de una pulgada por lo que hay más espacio para cables por dentro.

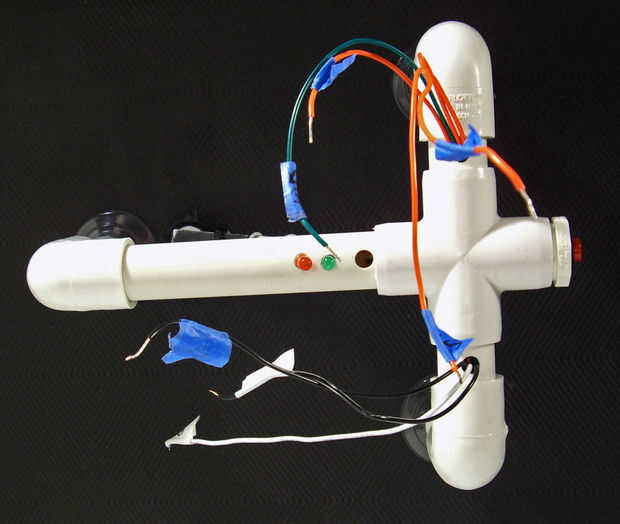

Cuando esté en su lugar, enchufe este brazo corto en el camino 5.

#5 el Motor.
El motor debe estar ya en lugar en la parte inferior de la forma 5.  Pero si no es nows el tiempo para ponerlo allí.

#6: el botón.
El botón debe también estar en el lugar, pero si no, ponerlo en.  Si usted tiene un montón de alambre extra conseguir atoró dentro de 5-vías, puedes tirar algo de él (¡ suavemente!) al lado de botón de la forma 5 ya que no ocupa mucho espacio.

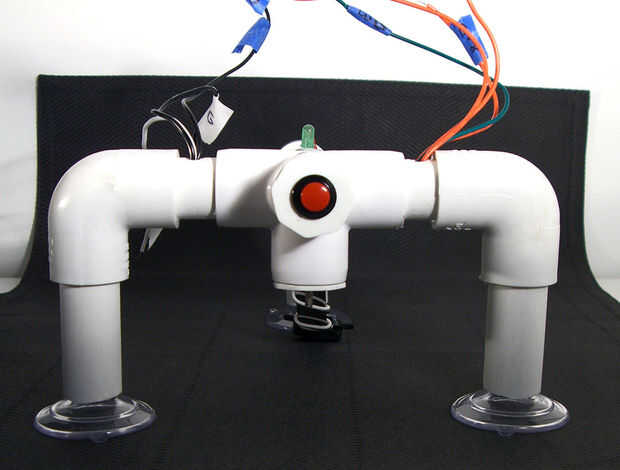

#7: las piernas y tazas de la succión.
Los brazos deben todos ser enchufados.  Acople 90" vueltas a los extremos de los 3 brazos y conecte las patas al otro extremo.

Tazas de la succión deben encajar cómodamente en la parte inferior de las piernas.  Si no, algún pegamento caliente conseguirán en forma.

(Si no usas tazas de la succión entonces esto es donde utilizas tu solución alternativa).

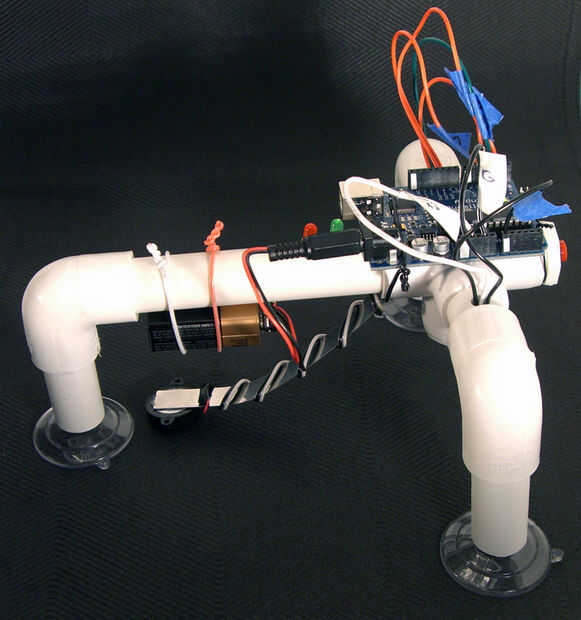

#8: el Arduino y la batería
Sí, es feo como el pecado.  Me funciona, pero... sí.  Si se ocurre nada mejor, eres Bienvenido a ella.

Palillo de Arduino en la parte superior del marco.  Utilizar longitudes de cable aislado.  Funciono...

Coloque la batería en forma similar en algún lugar donde puede alimentar el Arduino.  Otra vez, he utilizado cables de núcleo sólido aislado.  En un momento usé gomas que también trabajó muy bien.

¿Cinta?  Sí, trabajaría demasiado.

Conecte los cables en donde las etiquetas dicen deben ir.  Puede también probarlo otra vez ya que todo está conectado.

¡ UF!  Ahora estamos listos para fijar a la puerta!
