Secreto Knock detección de cerradura de puerta (4 / 10 paso)

Paso 4: Preparar el caso

¡ Importante!
Sólo estamos probando para ajuste aquí.  No pegar o sujetar nada todavía!

#1: montaje del botón
Tomar una de las tapas de PVC y perfore un agujero a través del centro apropiado para su botón. Para mi botón era 3/8". Fije el botón en el agujero.

Este enchufe en uno de los 4 agujeros radiales en el conector de 5 vías.  (es decir: no aquella que apunta hacia abajo.)

#2: montaje del Motor

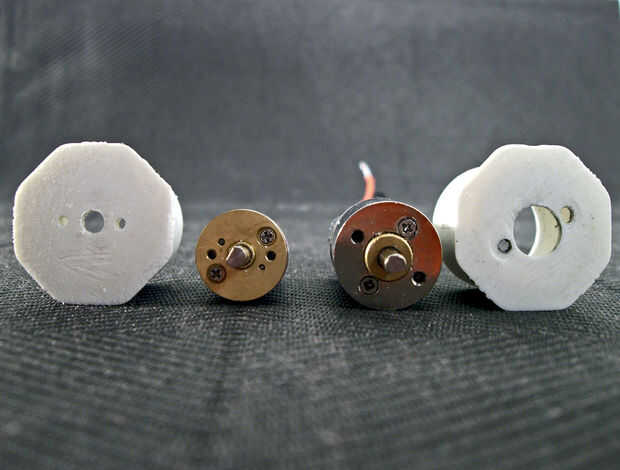

Tomar la otra tapa PVC y perfore un agujero lo suficientemente grande como para el eje de tu motor para pasar a través.  También necesitará hacer aún más grande si su motor tiene un porte que se pega hacia fuera.

Dependiendo del diseño de su motor puede pulir el grosor de la clavija para que tengas más el eje del motor para trabajar con.  Pruebe el ajuste colocando el motor a través de la parte posterior de la clavija.  Si está demasiado apretado que tendrás que rutina de archivo de arena dentro del enchufe por lo que se ajusta.

Usar una plantilla de papel para colocar los agujeros para los tornillos de fijación, taladrar los agujeros y fije el motor al enchufe. (En mi caso utilizando los dos tornillos de 2M).  Avellane los tornillos si es posible.

Enchufe el agujero hacia "abajo" en el conector de 5 vías.

#3: los 'brazos'
Corte una pieza de tubo de PVC de 5 pulgadas de largo.  Vamos a llamar a esto el "brazo largo".  Poner un conector de ángulo recto en un extremo.  Enchufe el otro extremo en el conector de 5 vías enfrente el botón.

Corte dos pedazos de tubo de PVC de dos pulgadas de largo.  Llamaremos a estos "brazos cortos".  A medio camino a lo largo de su longitud de taladro un agujero de 1/4" por un lado.  Poner conectores de ángulo recto en un extremo de cada brazo.  Conecte en los dos orificios restantes en el conector de 5 vías.  Realmente debería empezar a verlo tomar forma.

#3b: unos agujeros Extra
con un lápiz o un marcador trace una línea por el centro de la parte superior y la parte inferior del brazo largo.  En la parte superior, hacer marcas para dos agujeros, uno 3/4" de 5-vías y otra 1 1/2" de 5-vías.  Taladre un orificio de 3/16 (5mm) en cada uno de estos lugares.  Esto es donde van nuestros LEDs.

También hacer una línea a lo largo de la parte inferior donde el brazo largo se conecta con la forma 5.  Con una sierra, cortar una manera corta a través de la tubería, desde la parte inferior, hasta que aproximadamente un 1/2" agujero en la tubería. (esto es donde se fije el resorte de nuestro detector.  También en el fondo, perfore un orificio de 1/8" 1/4" mayor a lo largo de la tubería (de 5-lo).   Le pase los cables del sensor a través de aquí.

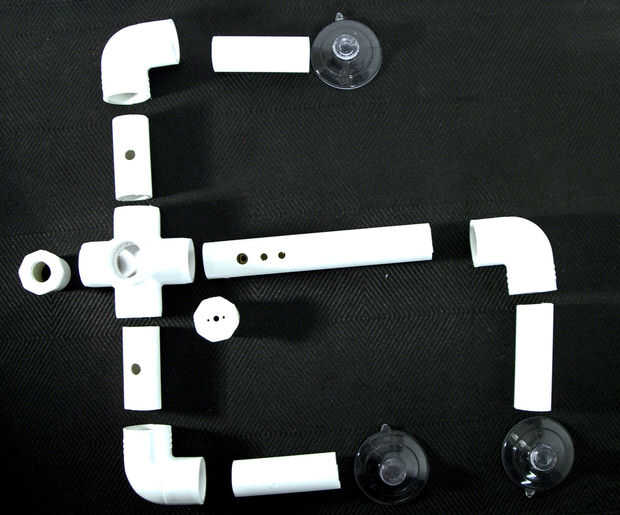

#4: las 'piernas'
Estas son las partes que se adhieren a la puerta.  Usted no puede cortar estos, sin embargo, la longitud depende del diseño de la cerradura de la puerta, la longitud del eje en el motor y el diseño final de la abrazadera de giro de bloqueo en el paso siguiente.  Los tres míos eran 2 5/16" largo, pero es mejor cortarlos largo y cortar a su tamaño más adelante

Si es demasiado largas el motor no alcanza la cerradura para convertirlo.  Si son demasiado cortas las ventosas no llegar a la puerta.

Cuando estos cortes, pegar las ventosas en un extremo y los otros extremos del palillo en los conectores de ángulo recto en los extremos de las piernas.
