Cerradura de puerta de Arduino RFID

*** actualizado 09/08/2010 ***

Yo quería hacer una manera fácil y segura para entrar en mi garage. RFID es la mejor manera de abrir mi puerta, incluso con mi manos llenas que puedo desbloquear la puerta y presione abrir. He construido un sencillo circuito con un chip de arduino básico de ATMega 168 y un lector RFID ID-20 para controlar una cerradura electrónica.

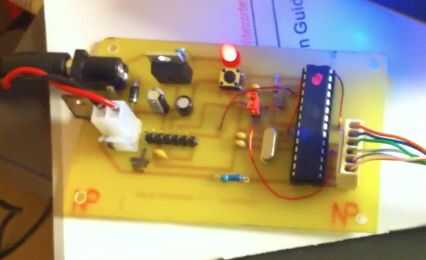

El circuito consta de 3 partes separadas, un lector para leer etiquetas RFID, un controlador para aceptar datos desde el lector y controlar la salida de RGB LED y la cerradura eléctrica. La cerradura de puerta es instalada en una puerta primero y probada con una batería de 9v para garantizar una instalación correcta. En la mayoría de los casos desea un circuito normalmente abierto en la cerradura de la puerta, o fallar seguro. Esto significa que la puerta permanece bloqueada cuando ninguna corriente pasa a través de él. Cuando 12vDC se pasa por el electroimán de bloqueo de la puerta, una placa en la cerradura cede y permite que la puerta que se abre libremente.

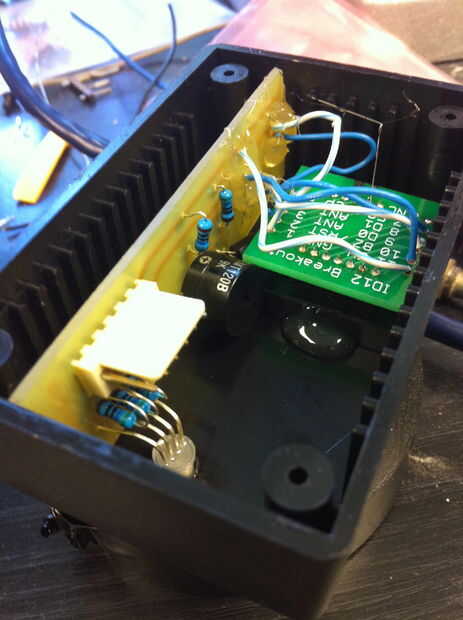

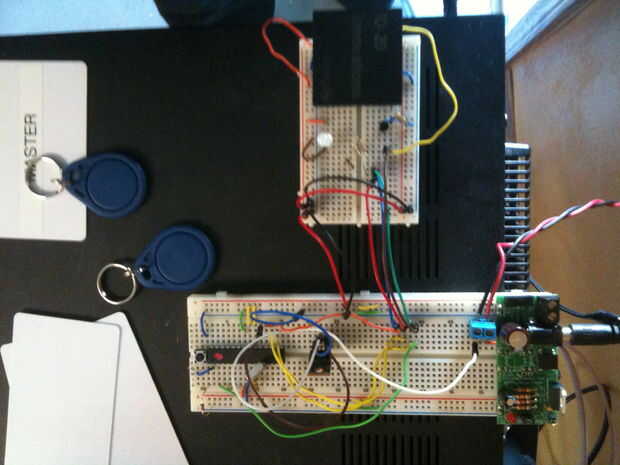

El lector se coloca en el exterior de la puerta y es independiente del controlador en el interior para que no se puede eludir la seguridad rompiéndose abierto al lector y tratar de corto circuito al lector. El controlador recibe los datos serie del lector y controla RGB led y la cerradura de la puerta. En este caso he puesto tanto en tableros de pan separado para la prueba. Aquí está un vídeo resumen del sistema en acción leer en ver cómo construir uno para su auto!

** Actualización **
Todo el código, esquemas y diseños de PCB han sido probado y refinados. Ellos son todos publicadas aquí a partir del 09/08/2010

Actualizado el video de la final del sistema instalado y funcionando.
