Secreto Knock detección de cerradura de puerta (1 / 10 paso)

Paso 1: Herramientas, materiales y habilidades

(Si todo esto parece demasiado difícil, puede considerar inscribirse en la lista de correo de kitque, cuando esté disponible, será mucho más fácil y más simple.)

De tiempo:

Este proyecto tomará varias horas para completar.

Habilidades:

Para completar este proyecto debe ser capaz de hacer lo siguiente:
Son importantes! Si no estás seguro si tienes estas habilidades, lea el Instructable todo y asegúrese de que usted entienda antes de comenzar cualquier cosa!

• Soldadura básica.
• Leer un esquema básico.
• Conocimientos básicos de microcontroladores (que va ser usando Arduino.) Esto significa que sabes lo que uno es, cómo subir datos a él y cómo hacer pequeños cambios al código.
• Improvisación. Hay muchas maneras de hacer este proyecto, y usted tendrá que hacer cambios basados en el funcionamiento de su puerta y cerradura.

Herramientas:

• Taladro (idealmente un taladro) y un surtido de brocas.
• Sierra de corte de tubos de PVC. (es decir: mcuho bonita cualquier Sierra.)
• Cautín y soldadura.
• Pinzas.
• Conductores del tornillo.
• Tubo termorretráctil o cinta aislante.
• Pelacables.
• Vice.
• Gafas de seguridad.
• Guantes.

Otras cosas que usted podría encontrar útil: una regla/cinta métrica, un multímetro, un protoboard, alguna cinta, un marcador mágico, papel de lija, archivos, pegamento caliente. Y si eres como yo un botiquín bien surtido.

Materiales:

(Los links son por ejemplo solamente, no necesariamente recomienda o tiene experiencia con alguno de estos proveedores. No dude en sugerir otras fuentes en los comentarios).

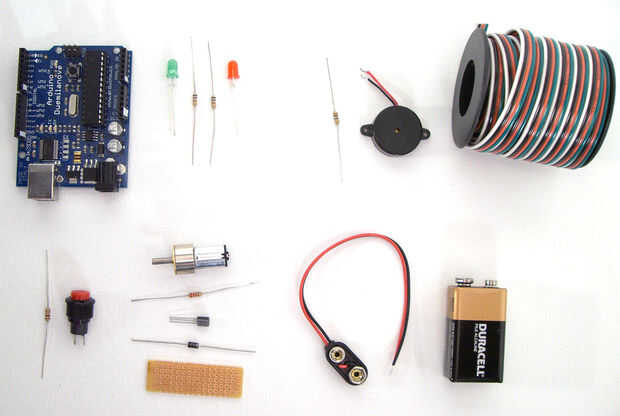

Electrónica:

• 1 Arduino Duemilanove (o compatible. O realmente cualquier microcontrolador con al menos 1 entrada analógica y 3 salidas digitales). Comprar de aquí, aquío aquí. Y otros lugares.
• 1 motor de reducción de cambios de 5v. El par más alto mejor. Aquí es bueno. (14-16mm de diámetro es ideal porque cabe dentro del tubo de PVC de 1/2"). Te recomiendo uno con al menos 15oz/in (N 11-cm) de torsión a 5v para activar una cerradura básica. ¹
• 1 altavoz piezoeléctrico. (30mm) similar a este. Se puede utilizar más grandes o más pequeños, más pequeños serán menos sensibles.
• 1 SPST botón de pulsación momentánea. (normalmente "off")
• 1 LED rojo
• 1 LED verde
• 1 NPN Transistor P2N2222A como estas o estos (o similar).
• 1 rectificador de diodos (1N4001 o similar) este o esta va a hacer.
• resistencia de 1 2.2 k ohm (1/4 watt)
• resistencia de 1 10 k ohmios (1/4 watt)
• 1 resistencia de ohm de 1M (1/4 watt)
• 2 resistencia de 560 ohm (o lo que ejecutará el LED rojo y verde en 5v. Cómo saber.)
• 1 trozo de tablero de perf. 5 x 15 orificios o más. (ejemplo)
• 1 batería clip y 9v batería de 9 voltios. (O cualquier otra forma que se te ocurra para conseguir 7-12v a Arduino. Un adaptador de pared como esta es una gran opción para no tener que preocuparse acerca de las baterías funcionando hacia fuera. 6 AA sería otra opción para poder duradero más largo, pero traerá abajo las ventosas.)
• Cable de conexión. calibre 20 o más flexible de alambre en un número de colores para conectar a la electrónica.

También es una buena idea tener un protoboard para configurar y probar el circuito antes de que la soldadura. Vamos a estar haciendo esto en el paso 3.

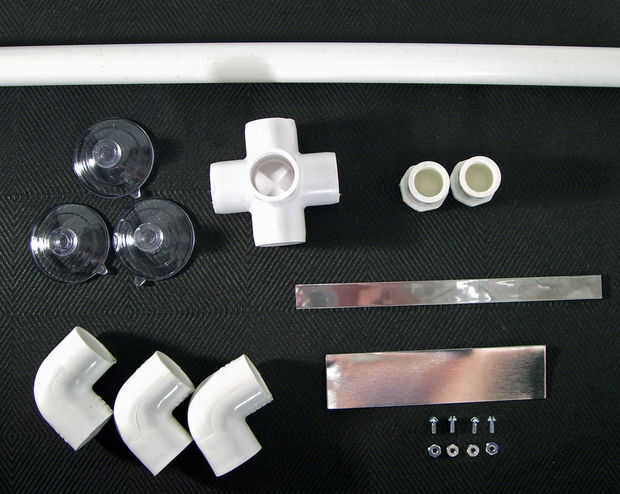

Caso:

(Estos artículos son para hacer el proyecto como en la imagen. No dude en construir un caso completamente diferente y más funcional).

• Tubería de PVC de 20" 1/2".
• 3 conectores de ángulo recto 1/2" PVC.
• 1 conector de 5 vías 1/2" PVC. (ejemplo)
• 2 1/2" PVC final del enchufe.
• succión de 1 1/2" 3 tazas. (Disponible en ferreterías y centros de arte). Nota: Si su puerta es idoneo para ventosas vuelva a éstos con tres casquillos de extremo y se pueden utilizar tiras adhesivas o tornillos para montar la cerradura.
• 6" de 1/2" de ancho por 1/64" grosor tira de metal (acero, estaño, cobre, etc.) (disponible en tiendas de suministros de arte, artesanía y hardware).
• 4.5" de 1" ancho chapa, 1/32" de espesor (acero, estaño, cobre, etc.) (disponible en tiendas de suministros de arte, artesanía y hardware).
• 2 3/32 "x 3/8" tornillos con tuercas. (1/8" trabajar demasiado si no puede encontrar los más pequeños.)
• 2 tornillos de 16mm de 1,6 M (métrico). Idealmente con había avellanado cabezas si lo encuentras. (Para proteger el motor. Revise sus especificaciones motor para ver qué tornillos las necesidades. Un motor que he intentado utiliza 1.6M, los otros 2 M. Probablemente deberás comprar los largos y cortar a la longitud.)

¹ si tienes un medidor de esfuerzo de torsión o una llave de torsión, aplicarlo a la cerradura de la puerta para tener una idea de lo par que se necesita para abrir su cerradura. Use una herramienta de conversión online para convertir entre pies/libras, N/m, etc..
